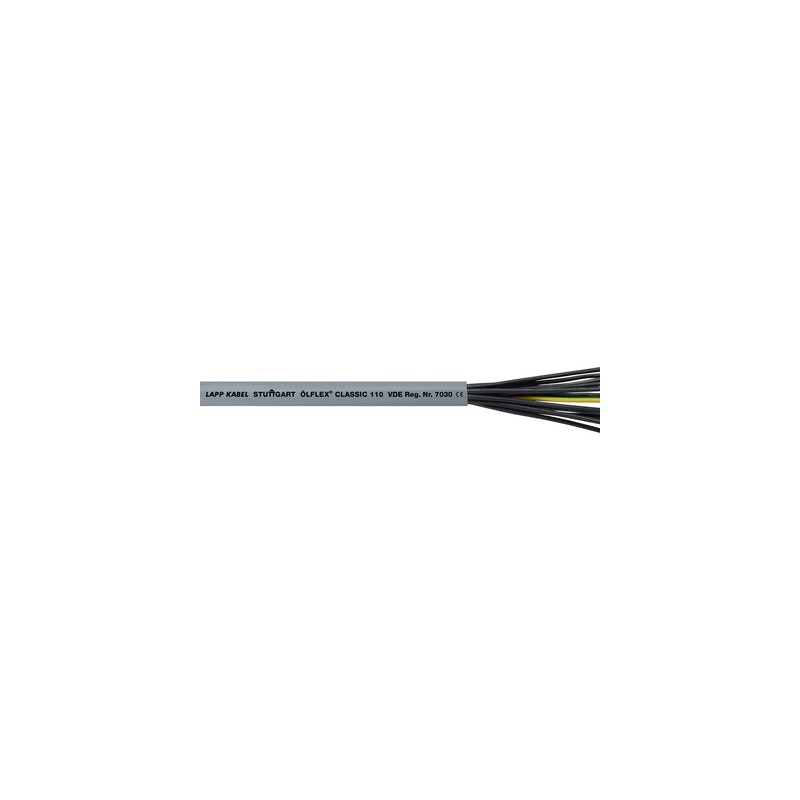

1119313 LAPP ÖLFLEX CLASSIC 110 8X1,5

Nutzen

• Großes Angebot an standardisierten Längen und Individualschnitten
• Sehr großes Artikelspektrum, Ausführungen mit bis zu 100 Adern

Anwendungsgebiete

• Feste Verlegung als auch gelegentlich flexibler Einsatz ohne Zugbeanspruchung bei freier, nicht ständig wiederkehrender Bewegung
• Trockene oder feuchte Räume, bei normaler mechanischer Beanspruchung
• Geeignet für Torsionsanwendungen, die im Loop von Windkraftanlagen (WKA) typisch sind
• In Energieführungsketten für Verfahrwege bis 5 m und 0,2 ... 1 Millionen Biegezyklen, für folgende Abmessungen: 0,5 bis 2,5 mm² und 2 bis 7 Adern

Produkteigenschaften

• Flammwidrig nach IEC 60332-1-2
• Gute chemische Beständigkeit, siehe Kataloganhang T1
• Ölbeständig nach DIN EN 50290-2-22 (TM54)

Norm-Referenzen / Zulassungen

• VDE Reg.-Nr. 7030 für folgende Abmessungen: bis 2,5 mm²: 2 - 65 Adern, ab 4 mm²: 2 - 7 Adern, ab 25 mm²: 2 - 5 Adern

Aufbau

• Feindrähtige Litze aus blanken Kupferdrähten
• PVC Aderisolation LAPP P8/1
• Adern in Lagen verseilt
• Mantel: PVC, grau (ähnlich RAL 7001)

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM 5.0 Class-Description: Steuerleitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Steuerleitung

Ader-Ident-Code

• Schwarz mit weißen Nummern nach VDE 0293-334

Leiteraufbau

• Feindrähtig nach DIN EN 60228 (VDE 0295), Klasse 5 / IEC 60228 class 5

Torsionsanwendung in WKA

• TW-0 & TW-1, siehe Anhang T0

Mindestbiegeradius

• Gelegentlich bewegt: 10 x Außendurchmesser (AD)
  In Energieführungsketten: 15 x AD
• Feste Verlegung: 4 x AD

Nennspannung

• U₀/U: 300/500 V

Prüfspannung

• 4000 V

Schutzleiter

• G = mit Schutzleiter GN/GE
• X = ohne Schutzleiter

Temperaturbereich

• Gelegentlich bewegt: -15°C bis +70°C
  In Energieführungsketten: -5°C bis +70°C
• Fest verlegt: -40°C bis +80°C
