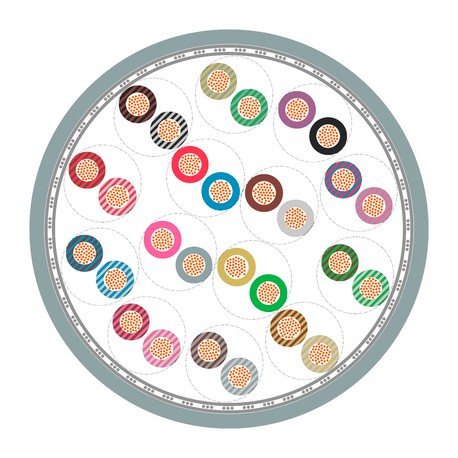

11139519 LAPP UNITRONIC FD CP (TP) plus A 6X2X0,34

Nutzen

• Breiter Temperaturbereich für Einsatz in klimatisch rauen Umgebungsbedingungen
• Entkopplung von Stromkreisen durch TP-Aufbau (Über- und Nebensprecheffekte)
• UL-AWM-Nennspannung 1000V bei interner, geschützter Verdrahtung (z.B. innerhalb Industrial Platform unter Field Labeling) ermöglicht interne Verlegung direkt neben Anschlussleitungen mit angewandter UL-Nennspannung 1kV
• In USA im Inneren von Industriemaschinen und in Schleppketten innerhalb der Industrial Platform unter Field Labeling (zur Prüfung durch AHJ), lt. NFPA 79, Abschnitt 12.9.2 (Ausnahme 3 unter 12.9.2: Bis 1 mm² und <16 AWG)
• Gesamtschirm minimiert elektrische
  Störeinflüsse

Anwendungsgebiete

• Verwendung in Mess-, Steuer- und Regelungsstromkreisen
• Linearroboter, Handhabungsautomaten
• Aufwändiges Design für hohe Performance in Schleppketten
• Beim Einsatz in Schleppketten: Bitte beachten Sie die Montagerichtlinie Tabelle T3
• Geeignet für Torsionsanwendungen, die im Loop von Windkraftanlagen (WKA) typisch sind

Produkteigenschaften

• Halogenfrei, kapazitätsarm und
  kälteflexibel bis -40°C
• PUR-Außenmantel, schnittfest und kerbzäh, beständig gegen mineralische Öle und gegen Abrieb im Schleppketteneinsatz
• Adhäsionsarme Oberfläche, hydrolyse- und mikrobenbeständig, im Allgemeinen für Einsatz im Freien (nicht in Nordamerika) dank UV- und Ozon-Beständigkeit
• Flammwidrigkeiten: IEC 60332-1-2, FT2

Norm-Referenzen / Zulassungen

• cRUus AWM, zertifiziert durch UL (UL: E63634): UL AWM Style 21576 sowie AWM A/B I/II

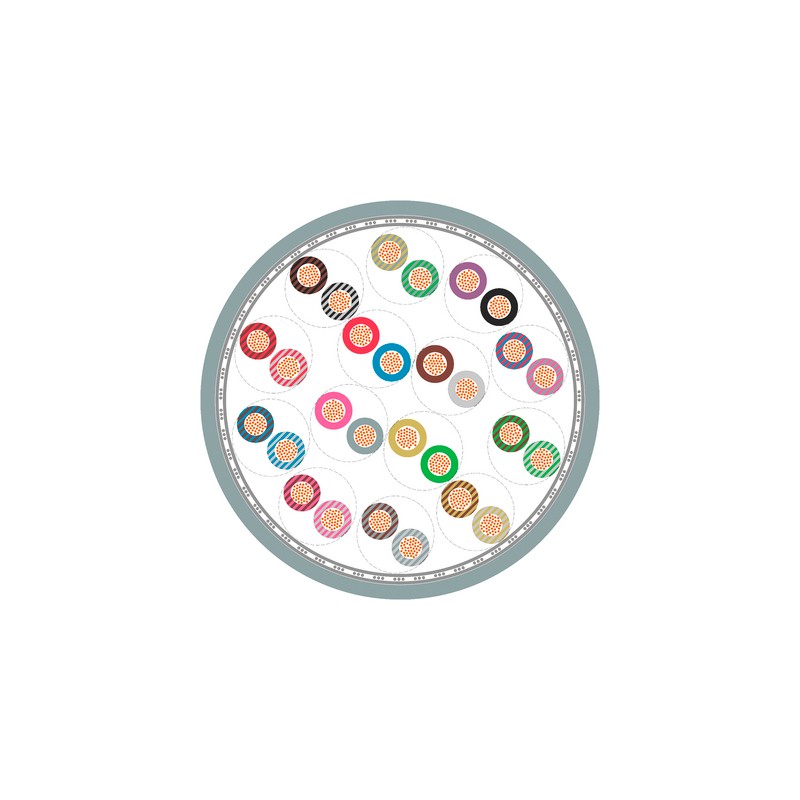

Aufbau

• Feinstdrähtige Litze aus blanken Kupferdrähten
• Aderisolation auf Polyolefin-Basis
  Paarverseilter (TP)-Aufbau
• Vliesbewicklung
• Kupfergeflecht, verzinnt
• Außenmantel aus PUR-Spezialmischung
  Außenmantelfarbe: grau (RAL 7001)

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM 5.0 Class-Description: Steuerleitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Steuerleitung

Ader-Ident-Code

• DIN 47100, siehe Anhang T9

Betriebskapazität

• Bis 0,5 mm²: 60 nF/km
• Bis 1,0 mm²: 70 nF/km

Induktivität

• ca. 0,65 mH/km

Leiteraufbau

• Litze, feinstdrähtig

Torsionsanwendung in WKA

• TW-0 & TW-2, siehe Anhang T0

Mindestbiegeradius

• Bewegt: 7,5 x Außendurchmesser
• Fest verlegt: 4 x Außendurchmesser

Prüfspannung

• Ader/Ader: 1500 V
• Ader/Schirm: 1500 V

Temperaturbereich

• -40°C bis +80°C
  cRUus AWM: max. +80°C
