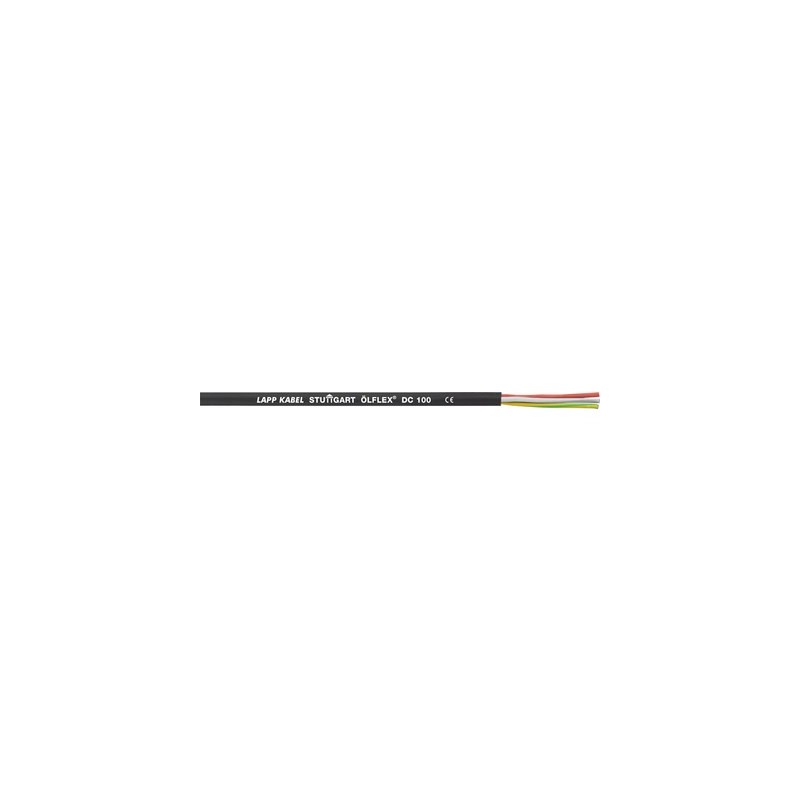

11101113 LAPP ÖLFLEX DC 100 3G25

Nutzen

• Speziell konstruiert für den Langzeitbetrieb mit Gleichspannung bis max. 0,9 / 1,8 kV Betriebsspannung
• Geeignet zur Errichtung energiesparender DC-Netze in industriellen Anlagen

Anwendungsgebiete

• Anlagenbau
  Maschinenbau
  Heiz- und Klimatechnik
  Kraftwerkstechnik
  Veranstaltungstechnik
• Für Anlagen, in denen Energie mit einem Gleichstromnetz verteilt wird
• Feste Verlegung als auch gelegentlich flexibler Einsatz ohne Zugbeanspruchung bei freier, nicht ständig wiederkehrender Bewegung

Produkteigenschaften

• Flammwidrig nach IEC 60332-1-2
• UV- und witterungsbeständig nach ISO 4892-2
• Ozonbeständig nach EN 50396

Aufbau

• Feindrähtige Litze aus blanken Kupferdrähten
• Aderisolation: Spezial-PVC
• Aderfarben: rot (L+), weiß (L-), grün-gelb
• Mantel aus PVC, schwarz (ähnl. RAL 9005)

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000057
• ETIM 5.0 Class-Description: Starkstromkabel

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000057
• ETIM 6.0 Class-Description: Starkstromkabel

Ader-Ident-Code

• Rot, weiß, grün-gelb

Leiteraufbau

• Feindrähtig nach VDE 0295,
  Klasse 5 / IEC 60228 Cl.5

Mindestbiegeradius

• Gelegentlich bewegt: 15 x Außendurchmesser
• Fest verlegt: 4 x Außendurchmesser

Nennspannung

• DC (Leiter-Erde): max. 0,75 kV
  DC (Leiter-Leiter): max. 1,5 kV

Prüfspannung

• 4000 V

Schutzleiter

• G = mit Schutzleiter GN/GE
• X = ohne Schutzleiter

Temperaturbereich

• Gelegentlich bewegt: -5°C bis +70°C
• Fest verlegt: -40°C bis +80°C
