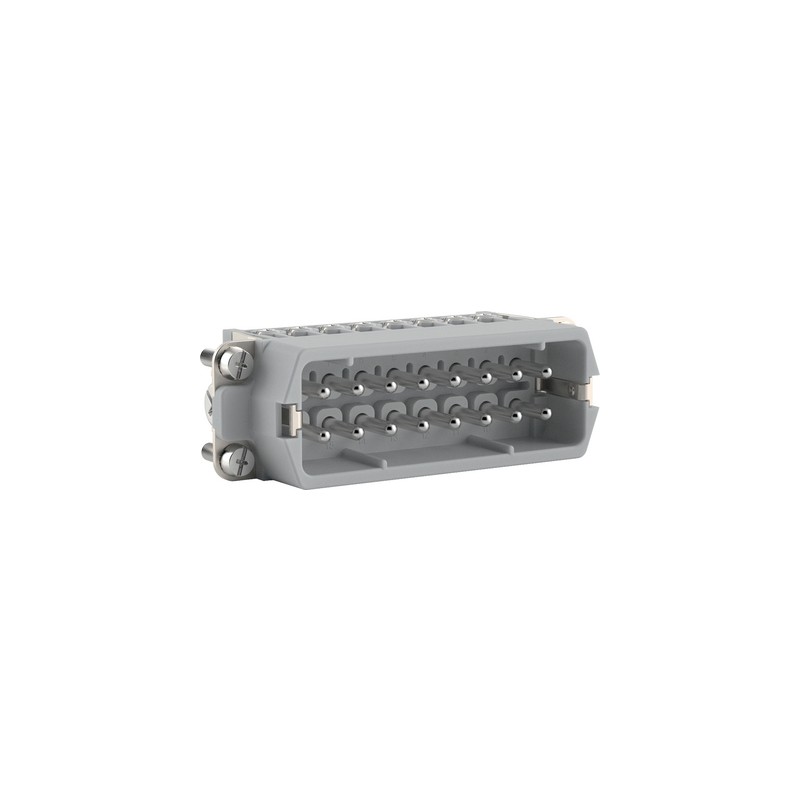

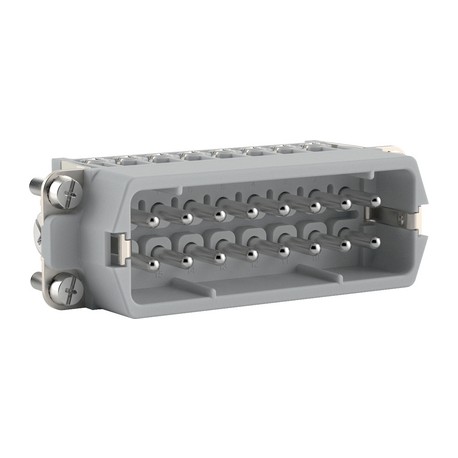

10542100 LAPP EPIC H-A 16 SS 33-48 PH1

Nutzen

• Universell für Strom und Spannungsübertragung
• Neue höhere Spannungsfestigkeit, 400V auf kleinem Raum
• Schlanker Steckverbindereinsatz für Standardanwendungen
• Servicefreundlicher Schraubanschluss für verschiedene Querschnitte, Schraubenkopf PH1 für Elektroschrauber geeignet
• Einsatz für Bahnanwendungen
  - Brandschutz in Schienenfahrzeugen: Prüfung nach EN 45545-2. Anforderungssatz R22 und R23. Gefahrenniveau HL1, HL2 und HL3.

Anwendungsgebiete

• Maschinen- und Apparatebau
• Steuerungstechnik
• Kunststoffindustrie

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000438
• ETIM 5.0 Class-Description: Kontakteinsatz für Industriesteckverbinder

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000438
• ETIM 6.0 Class-Description: Kontakteinsatz für Industriesteckverbinder

Bemessungsspannung in V

• IEC: 400 V
  UL: 600 V
  CSA: 600 V

Bemessungsstoßspannung

• 4 kV

Bemessungsstrom in A

• IEC: 16 A
  UL: 14 A
  CSA: 16 A

Verschmutzungsgrad

• 3

Brennbarkeit

• UL94 V-0

Durchgangswiderstand

• 1,5 - 4 mOhm

Kontakte

• Kupferlegierung, hartversilbert

Kontaktzahlen

• 16 + PE

Leitungsanschluss

• Schraubanschluss: 0,5 - 2,5 mm²

Abisolierlänge (mm)

• 8

Material

• PC Polycarbonat

Steckzyklen

• 500

VDE-geprüft

• Gutachten mit Fertigungsüberwachung: VDE-REG.-Nr.:B437
• UL-geprüft:
  UL File Number: E75770

Temperaturbereich

• -40°C bis +120°C
