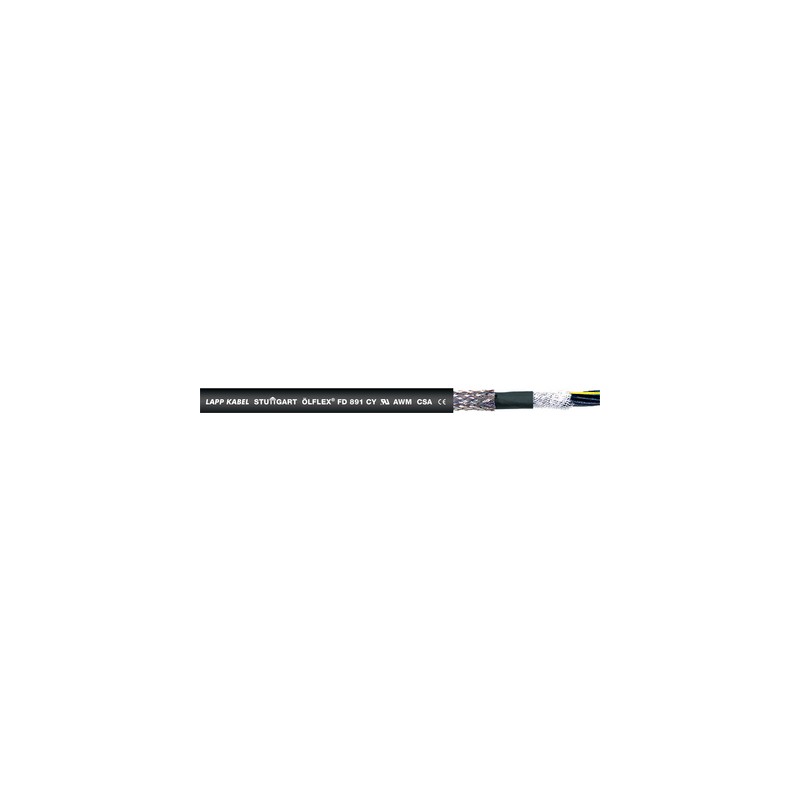

1027405 LAPP ÖLFLEX FD 891 CY 5G2,5

Nutzen

• Multinorm-Zertifizierung reduziert die Teilevielfalt und spart Kosten
• Zertifiziert für die USA und Kanada für exportorientierte Maschinen-, Geräte- und Apparatebauer
• Unter Beachtung des Temperaturbereichs auch im Freien bewegt einsetzbar
• Kupferabschirmung zur Einhaltung der EMV und Schutz gegen elektromagnetische Störeinflüsse

Anwendungsgebiete

• In Energieführungsketten oder ortsveränderlichen Maschinenteilen
• Verwendung in Mess-, Steuer- und Regelungsstromkreisen
• Fließ- und Montagebänder, Fertigungsstraßen, in Maschinen aller Art
• Werkzeugmaschinen
• Anlagenbau

Produkteigenschaften

• Flammwidrig gemäß IEC 60332-1-2 & CSA FT1
• Ölbeständig
• Adhäsionsarme Oberfläche
• EMV konform

Norm-Referenzen / Zulassungen

• UL AWM Style 21098
• CSA AWM IA/B; IIA/B FT 1
• UL File No. E63634
• Bei Einsatz in Energieführungsketten: Bitte Montagerichtlinie Anhang T3 beachten

Aufbau

• Feinstdrähtige Litze aus blanken Kupferdrähten (Klasse 6)
• Aderisolation: PVC
• Adern mit kurzen Schlaglängen in Lagen verseilt
• Vliesbewicklung
• Kupfergeflecht, verzinnt
• Mantel aus PVC, schwarz (ähnl. RAL 9005)

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM 5.0 Class-Description: Steuerleitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Steuerleitung

Ader-Ident-Code

• Schwarz mit weißen Nummern nach VDE 0293-334

Leiteraufbau

• Feinstdrähtig nach VDE 0295, Klasse 6 / IEC 60228 Cl.6

Mindestbiegeradius

• Bewegt: ab 7,5 x Außendurchmesser
• Fest verlegt: 4 x Außendurchmesser

Nennspannung

• IEC: U₀/U 300/500 V
• UL/CSA: 600 V

Prüfspannung

• 4000 V

Schutzleiter

• G = mit Schutzleiter GN/GE
• X = ohne Schutzleiter

Temperaturbereich

• Bewegt: -5°C bis +70°C (UL: +90°C)
• Fest verlegt: -40°C bis +80°C
  (UL: +90°C)

Biegezyklen & Einsatzparameter

• Siehe Auswahltabelle A2-1 im Anhang unseres Online-Katalogs
