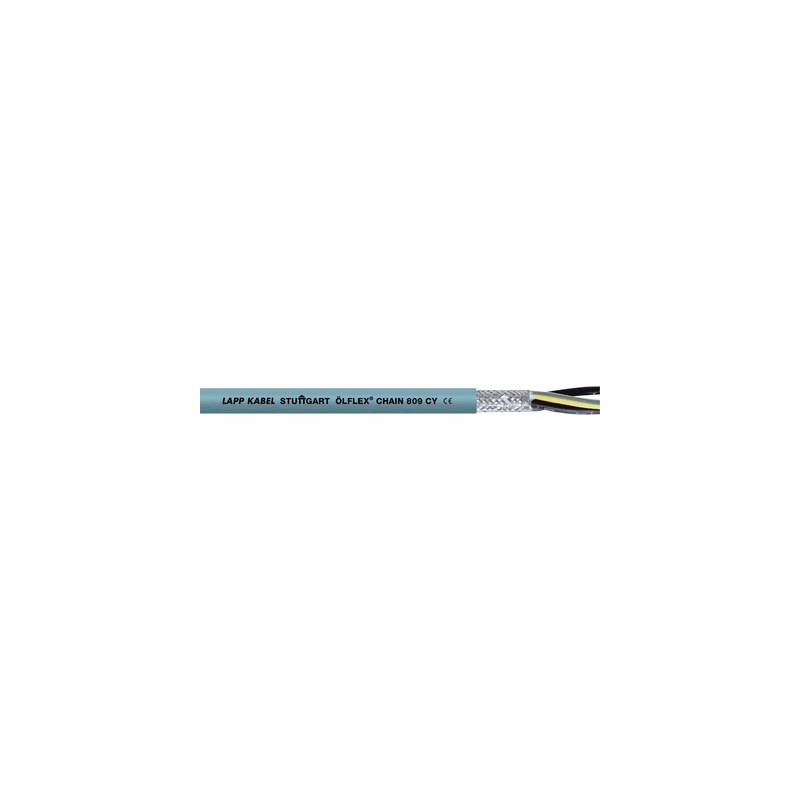

1026766 LAPP ÖLFLEX KETTE 809 CY 25G0,75

Nutzen

• Gutes Preis-/Leistungsverhältnis
• Schlank und leicht, ohne Innenmantel
• Multinorm-Zertifizierung reduziert die Teilevielfalt und spart Kosten
• Zertifiziert für die USA und Kanada für exportorientierte Maschinen-, Geräte- und Apparatebauer
• Kupferabschirmung zur Einhaltung der EMV und Schutz gegen elektromagnetische Störeinflüsse

Anwendungsgebiete

• In Energieführungsketten oder ortsveränderlichen Maschinenteilen
• In EMV kritischen Umgebungen
• Verwendung in Mess-, Steuer- und Regelungsstromkreisen
• Maschinen-, Geräte- und Schaltschrank-Verdrahtung
• Fließ- und Montagebänder, Fertigungsstraßen

Produkteigenschaften

• Geeignet für Torsionsanwendungen, die im Loop von Windkraftanlagen (WKA) typisch sind
• Flammwidrigkeit:
  UL/CSA: VW-1, FT1
  IEC/EN: 60332-1-2
• EMV konform
• Adhäsionsarme Oberfläche

Norm-Referenzen / Zulassungen

• UL AWM Style 20886
• cUL AWM II A/B FT1
• UL File No. E63634
• Bei Einsatz in Energieführungsketten: Bitte Montagerichtlinie Anhang T3 beachten

Aufbau

• Feindrähtige, blanke Kupferlitze
• Aderisolation: PVC
• Adern in Lagen verseilt
• Vliesbewicklung
• Kupfergeflecht, verzinnt
• Mantel: PVC, grau (ähnlich RAL 7001)

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM 5.0 Class-Description: Steuerleitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Steuerleitung

Ader-Ident-Code

• Schwarz mit weißen Nummern nach VDE 0293-334

Leiteraufbau

• Feindrähtig nach VDE 0295 Klasse 5/ IEC 60228 Class 5

Torsionsanwendung in WKA

• TW-0 & TW-1, siehe Anhang T0

Mindestbiegeradius

• Bewegt: ab 10 x Außendurchmesser
• Fest verlegt: 4 x Außendurchmesser

Nennspannung

• VDE: U₀/U: 300/500 V
• UL & CSA: 1000 V

Prüfspannung

• Ader/Ader: 4000 V
• Ader/Schirm: 2000 V

Schutzleiter

• G = mit Schutzleiter GN/GE
• X = ohne Schutzleiter

Temperaturbereich

• Bewegt: 0°C bis +70°C
  (UL/CSA: +80°C)
• Fest verlegt: -40°C bis +70°C
  (UL/CSA +80°C)

Biegezyklen & Einsatzparameter

• Siehe Auswahltabelle A2-1 im Anhang unseres Online-Katalogs
