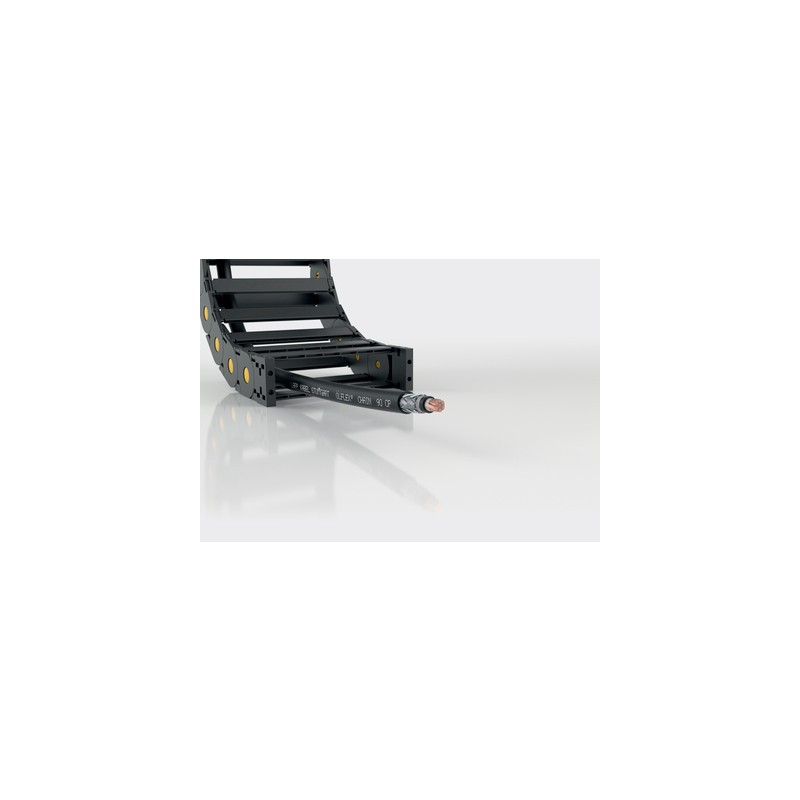

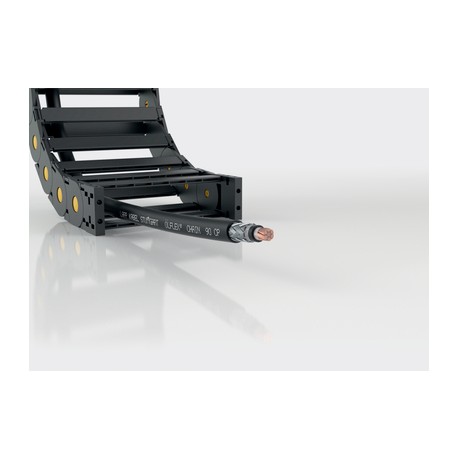

1026549 LAPP ÖLFLEX KETTE 90 CP 1X4

Nutzen

• Erlaubt schnellere Bewegungsabläufe und steigert dadurch die wirtschaftliche Effizienz von Maschinen
• Langlebig bei rauem Einsatz durch widerstandsfähiges PUR Mantelmaterial
• Unempfindlich bei Kontakt mit vielen mineralölbasierten Schmiermitteln, verdünnten Säuren, wässrigen alkalischen Lösungen und anderen chemischen Medien
• Breiter Temperaturbereich für Einsatz in klimatisch rauen Umgebungsbedingungen
• Dank kapazitätsarmen Leitungsdesign größere Verlegelängen möglich
• Kupferabschirmung zur Einhaltung der EMV und Schutz gegen elektromagnetische Störeinflüsse

Anwendungsgebiete

• In Energieführungsketten oder ortsveränderlichen Maschinenteilen
• Zur internen Verdrahtung elektrischer und elektronischer Komponenten in Schaltschränken
• Speziell ausgelegt für Leistungsstromkreise frequenzumrichterbetriebener Servomotoren
• In Anwendungen wo durch limitierte Platzverhältnisse und Mindestbiegeradien der Einsatz mehradriger, geschirmter Motorleitungen problematisch ist
• Prüfsysteme in der Automobilindustrie, Fahrzeuge und stationäre Brennstoffzellensysteme
• Im Innen- und Außenbereich

Produkteigenschaften

• Brandverhalten:
  - Halogenfrei nach VDE 0472-815
  - Flammwidrig nach IEC 60332-1-2 bzw.
  UL/cUL VW-1, FT1
  - Keine Brandfortleitung nach
  IEC 60332-3-24 Cat. C bzw. /-25 Cat. D
• Gute Witterungs, UV und Ölbeständigkeit
• Kälteflexibel
• Kapazitätsarme Konstruktion
• EMV konform

Norm-Referenzen / Zulassungen

• DNV GL zertifiziert
• USA: UL AWM Style 11624, VW-1
  Kanada: cUL AWM I/II A, FT1
• UL File No. E63634
• Bei Einsatz in Energieführungsketten: Bitte Montagerichtlinie Anhang T3 beachten

Aufbau

• Feinstdrähtige Litze aus blanken Kupferdrähten (Klasse 6)
• Aderisolation aus TPE-Mischung
• Vliesbewicklung
• Kupfergeflecht, verzinnt
• Mantel aus Polyurethan, schwarz (ähnl. RAL 9005)

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000057
• ETIM 5.0 Class-Description: Starkstromkabel

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000057
• ETIM 6.0 Class-Description: Starkstromkabel

Ader-Ident-Code

• schwarz, andere Farben auf Anfrage

Leiteraufbau

• Feinstdrähtig nach VDE 0295, Klasse 6 / IEC 60228 Cl. 6

Mindestbiegeradius

• Bewegt: ab 7,5 x Außendurchmesser
• Fest verlegt: 3 x Außendurchmesser

Nennspannung

• IEC: U₀/U 600/1000 V
• UL & CSA: 1000 V

Prüfspannung

• 4000 V

Temperaturbereich

• Bewegt: -35°C bis +80°C
• Fest verlegt: -50°C bis +80°C

Biegezyklen & Einsatzparameter

• Siehe Auswahltabelle A2-1 im Anhang unseres Online-Katalogs
