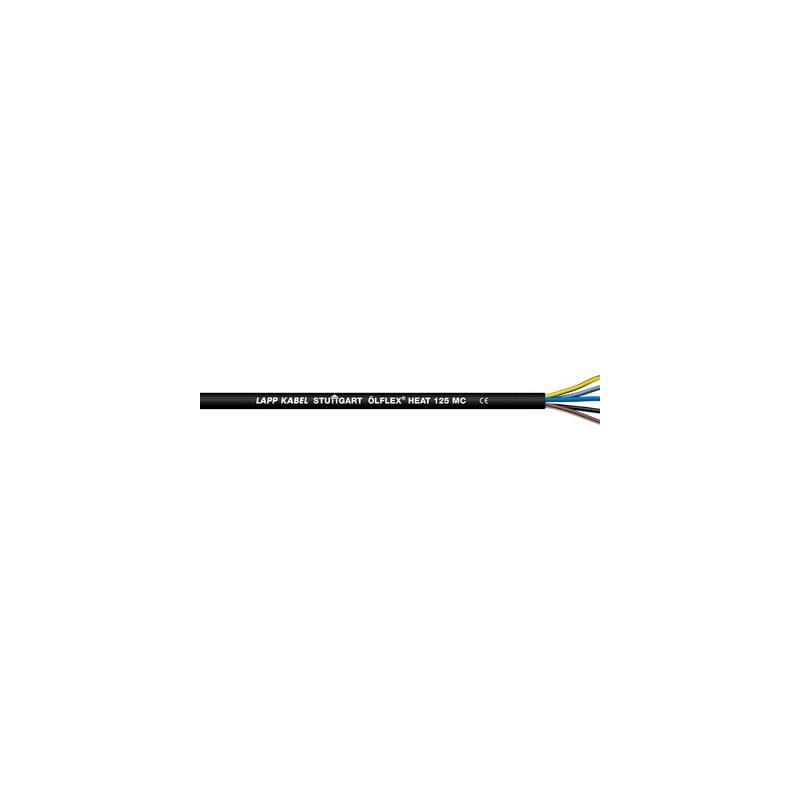

1024311 LAPP ÖLFLEX HEAT 125 MC 7G0,75

Nutzen

• Sicherheit in Bereichen mit hoher Personenkonzentration
• Reduktion der Brandfortleitung, Rauchgasdichte und deren Toxizität im Brandfall
• Minimierung von Brandfolgeschäden an Gebäuden und Betriebsmitteln durch toxische Säurebildung
• Zertifiziert für maritimen Einsatz

Anwendungsgebiete

• Für die Verdrahtung bzw. den Anschluss von Leuchten, Wärmegeräten, Schaltanlagen und Verteilern im Maschinen-, Anlagen- und Apparatebau
• Verwendung in Verkehrssystemen sowie im Außenbereich
• Wickelgüter, (Elektro-)Magnete, Pumpen, elektrische Anlagen
• Wärmebehandlungsanlagen, Druckgießtechnik, Wärme- und Kältetechnik
• Einsatz im Freien

Produkteigenschaften

• Brandverhalten:
  - Halogenfreiheit (IEC 60754-1)
  - Korrosivität der Gase (IEC 60754-2)
  - Rauchgasdichte (IEC 61034-2)
  - Flammwidrigkeit (IEC 60332-1-2,
  NF C 32-070 (C1) und
  NF-F 16-101 (Class C))
  - Niedrige Toxizität (EN 50305)
• Keine Brandfortleitung nach IEC 60332-3-22, IEC 60332-3-24 bzw. IEC 60332-3-25 (Flammausbreitung an senkrechtem Kabelbündel)
• Ölbeständig nach IEC 60227-1 (ST9) und EN 50264-1 (EM104)
• UV-beständig nach ISO 4892-2
• Ozonbeständig nach EN 50396

Norm-Referenzen / Zulassungen

• DNV GL zertifiziert
• In Anlehnung an EN 50525-3-21 und EN 50525-3-41

Aufbau

• Feindrähtiger, verzinnter Kupferleiter
• Isolation aus elektronenstrahlvernetztem Polyolefin-Copolymer
• Adern in Lagen verseilt
• Elektronenstrahlvernetzter Außenmantel auf Polyolefin-Copolymer-Basis, schwarz

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC001578
• ETIM 5.0 Class-Description: Flexible Leitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC001578
• ETIM 6.0 Class-Description: Flexible Leitung

Ader-Ident-Code

• Bis 5 Adern: nach VDE 0293-308 (Anhang T9)
• Ab 6 Adern: schwarz mit weißen Nummern

Leiteraufbau

• Feindrähtig nach VDE 0295,
  Klasse 5 / IEC 60228 Cl.5

Mindestbiegeradius

• Gelegentlich bewegt: 15 x Außendurchmesser
• Feste Verlegung: 4 x Außendurchmesser

Nennspannung

• Bis 1,0mm² U₀/U 300/500 V
  Ab 1,5mm² U₀/U 450/750 V
• 0,6/1kV ab 1,5mm² bei fester und geschützter Verlegung

Prüfspannung

• 4000 V

Schutzleiter

• G = mit Schutzleiter GN/GE
• X = ohne Schutzleiter

Temperaturbereich

• Gelegentlich bewegt: -35 °C bis +120 °C
• Fest verlegt: -55°C bis +125°C
  Zeitweise (3.000h): bis +145°C
