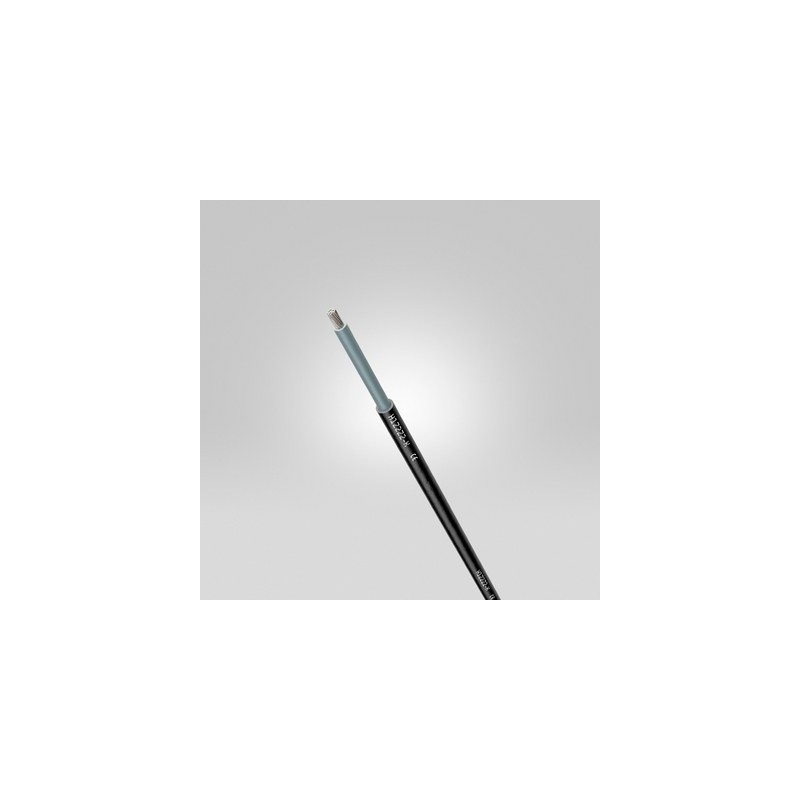

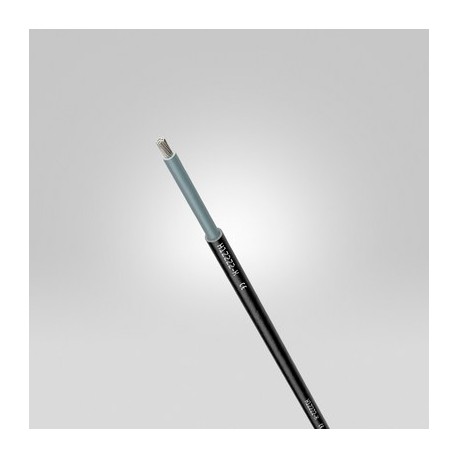

1023789 LAPP H1Z2Z2-K, OPTIMIERTE VERSION 1X4 BU

Nutzen

• Reduktion der Brandausweitung sowie der toxischen Rauchgasbildung im Brandfall
• Robust gegen mechanische Einwirkung
• Einsatz im Freien
• In der EU dank Dca-Klassifizierung am Betriebsort im Einklang mit vielen Gebäudetypen nach lokaler, rechtlicher Umsetzung der EU-BauPVO/ Bauproduktenverordnung (EU) Nr. 305/2011 [CPR - Construction Product Regulation]
• 25 Jahre erwartbare Gebrauchsdauer bei normalen Gebrauchsbedingungen, wie festgelegt in EN 50618/ VDE 0283-618

Anwendungsgebiete

• Für die freie und unbewegte oder aber frei hängende Außen- und Innen-Verkabelung von Solarmodulen oder Verbindungen der Modulreihen mit dem Wechselrichter, z. B. nach Normen für PV-Anlagen wie HD 60364-7-712 oder VDE 0100-712 sowie nach Solarleitungsnormen wie z. B. EN 50618/ VDE 0283-618 für harmonisierte Leitungsbauart H1Z2Z2-K, etc....; Kurzschluss- und Erdschluss-sicher gemäß Anhang A von EN 50618/ VDE 0283-618 sowie nach HD 60364-5-52
• PV-Anlagen mit DC-Systemspannung bis max. 1800 V gegen Erde
• Gemäß Anhang A von EN 50618/ VDE 0283-618 auch für Verlegung in Elektroinstallationsrohren, -kanälen, Putz und Geräten sowie für den Einsatz in und an schutzisolierten Geräten und Anlagen (Schutzklasse II)
• AD8: Wasserkontakt oder Eintauchen dauerhaft bis max. 1 Meter Wassertiefe
• Erhöhte, mechanische Robustheit, z. B. bei Schlag entsprechend Durchführung der erdverlegebasierten UL 854 Tests Impact-Resistance und Crushing-Resistance

Produkteigenschaften

• Witterungs-/ UV-beständig nach EN 50618/ VDE 0283-618, Anhang E, sowie ozonbeständig nach EN 50396;
  Querwasserdicht "AD8" nach IEC 60364-5-51/ HD 60364-5-51/ VDE 0100-510, IEC 62440 und EN 50525-2-21/ VDE 0285-525-2-21 bis 1 Meter Wassertiefe
• Flammwidrig nach IEC 60332-1-2 sowie Dca-klassifiziert nach EU-BauPVO - europäische Bauproduktenverordnung (EU) Nr. 305/2011 [CPR - Construction Product Regulation]
• Halogenfrei nach IEC 60754-1 (Anteil halogensäurehaltiger Gase),
  Geringe Korrosivität der Brandgase nach IEC 60754-2 (Aziditätsgrad)
• Gute Kerb- und Abriebfestigkeit
• Getestet nach erdverlegebezogenen, mechanischen UL 854 Tests Impact-Resistance und Crushing-Resistance

Norm-Referenzen / Zulassungen

• Bauartzertifiziert H1Z2Z2-K gemäß EN 50618
• Ausführungen mit anderen Querschnitten auf Anfrage

Aufbau

• Feindrähtiger, verzinnter Kupferleiter
• Aderisolation aus vernetztem Copolymer
• Außenmantel aus vernetztem Copolymer
• Mantelfarbe: schwarz, rot oder blau
• Weitere Einzelfarben für den Außenmantel auf Anfrage

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC001578
• ETIM 5.0 Class-Description: Flexible Leitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC001578
• ETIM 6.0 Class-Description: Flexible Leitung

Leiteraufbau

• Feindrähtig nach VDE 0295,
  Klasse 5 / IEC 60228 Cl.5

Mindestbiegeradius

• 4 x AD

Nennspannung

• AC U₀/U: 1,0/1,0 kV
  DC U₀/U: 1,5/1,5 kV
  Max. zulässige DC-Systemspannung: 1,8 kV

Prüfspannung

• AC 6500 V
• DC 15000 V

Strombelastbarkeit

• Gemäß EN 50618, Tabelle A.3
• Nach EN 50618 mit Reduktionsfaktoren für Häufung in der Verlegung gemäß... HD 60364-5-52

Temperaturbereich

• >Leiter, max., nach EN 60216-1/ VDE 0304-21: 120°C;
  >Leiter, max., Kurz-/ Erdschluss (Dauer max. 5 s): 250°C;
  >Umgebung, min., fest verlegt: -40°C;
  >Umgebung, min., bewegt oder bei Verlegung: -25°C;
  >Umgebung, max., i.V.m. EN 60216-1/ VDE 0304-21: 90°C;
  >Umgebung, konstant, i.V.m. HD 60364-7-712/ VDE 0100-712: 70°C bis 90°C;
  >Umgebung, Strom-Reduktionsfaktor 1,00 bzgl. Umgebungstemperatur: 60°C;
  >Umgebung, max., gelagert: 40°C
