1023277 LAPP ÖLFLEX SERVO FD 7DSL 4G4+ (2x22AWG)

Nutzen

• Erlaubt schnellere Bewegungsabläufe und steigert dadurch die wirtschaftliche Effizienz von Maschinen
• Nur eine Verbindungsleitung zwischen Frequenzumrichter und Motor-Feedback-System. Anstelle der Geberleitung übernimmt ein spezielles, integriertes Datenpaar die Signalübertragung.
• Reduzierter Verkabelungsaufwand und geringere Anschlusskosten
• Raum- und Gewichtseinsparung durch hybrides Leitungsdesign
• Langlebig bei rauem Einsatz durch widerstandsfähiges PUR Mantelmaterial
• Unempfindlich bei Kontakt mit vielen mineralölbasierten Schmiermitteln, verdünnten Säuren, wässrigen alkalischen Lösungen und anderen chemischen Medien

Anwendungsgebiete

• Anwendungen in der elektrischen Antriebstechnik
• Verbindungsleitung zwischen Servoregler und Motor
• In Energieführungsketten oder ortsveränderlichen Maschinenteilen
• Für die Verwendung in Montage- und Bestückungsautomaten
• Speziell im Nassbereich von Werkzeugmaschinen und Transferstraßen

Produkteigenschaften

• Maximale DSL Übertragungslänge: 100m
• Flammwidrigkeit:
  UL/CSA: VW-1, FT1
  IEC/EN: 60332-1-2
• Halogenfreie Materialien
• Kapazitätsarme Konstruktion
• Ölbeständig

Norm-Referenzen / Zulassungen

• UL AWM Style 21223
  cRU AWM I/II A/B FT1
• UL File No. E63634
• Bei Einsatz in Energieführungsketten: Bitte Montagerichtlinie Anhang T3 beachten

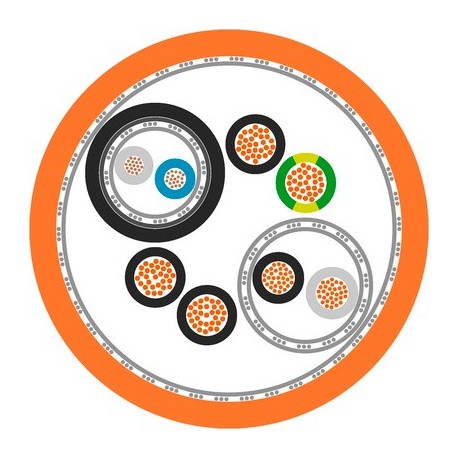

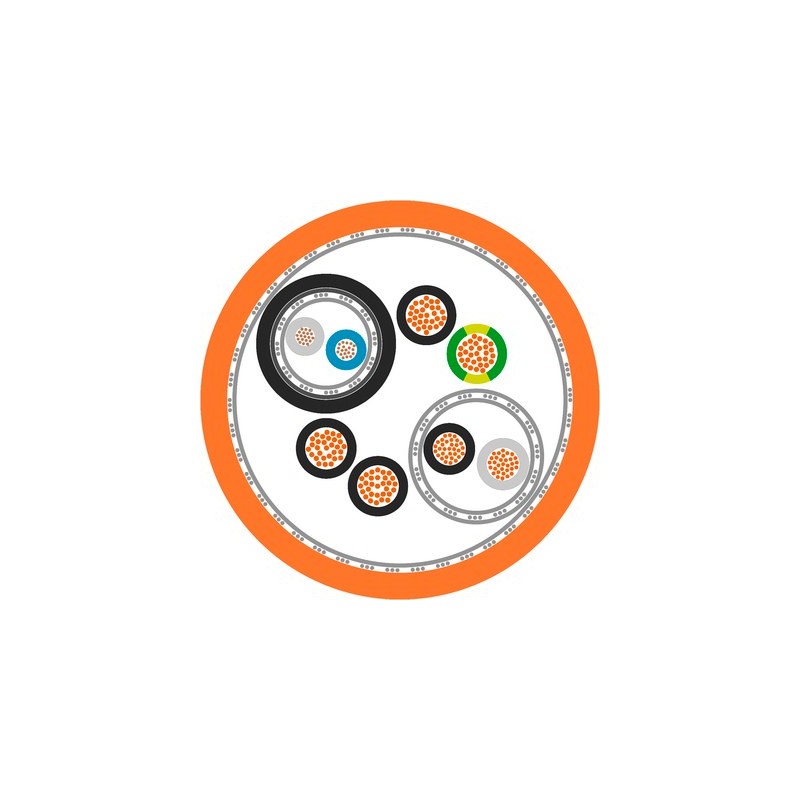

Aufbau

• Feinstdrähtiger, blanker Kupferleiter (Leistungsadern und Steuerpaar) bzw. 19-drähtiger, verzinnter Kupferleiter (Datenpaar)
• Aderisolation: Polypropylen (PP)
• Artikelindividuelle Ausführung: Leistungsadern ohne bzw. mit einem separat geschirmten Steuerpaar und einem DSL-Datenpaar gemeinsam verseilt
• Vliesbewicklung
• Kupfergeflecht, verzinnt
• Mantel aus Polyurethan (PUR), orange (RAL 2003)

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM 5.0 Class-Description: Steuerleitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Steuerleitung

Ader-Ident-Code

• Leistungsadern: schwarz mit Aufdruck
  U/L1/C/L+; V/L2; W/L3/D /L-; GN/GE Schutzleiter
• Signalpaar: weiß, blau
  Steuerpaar (optional): schwarz mit Ziffern 5 + 6

Leiteraufbau

• Feinstdrähtig nach VDE 0295, Klasse 6 / IEC 60228 Cl. 6
• DSL-Datenpaar: 19-drähtig

Mindestbiegeradius

• Bewegt: ab 7,5 x Außendurchmesser
• Fest verlegt: 5 x Außendurchmesser

Nennspannung

• Leistungs- und Steueradern:
  IEC: U₀/U: 600/1000 V
  UL: 1000 V
  Signalpaar: 300 V

Prüfspannung

• Leistungs- und Steueradern: 4 kV
  Datenpaar: 1kV

Schutzleiter

• G = mit Schutzleiter GN/GE

Temperaturbereich

• Bewegt: -40°C bis +90°C
  (UL: +80°C)
• Fest verlegt: -50°C bis +90°C
  (UL: +80°C)

Biegezyklen & Einsatzparameter

• Siehe Auswahltabelle A2-1 im Anhang unseres Online-Katalogs
