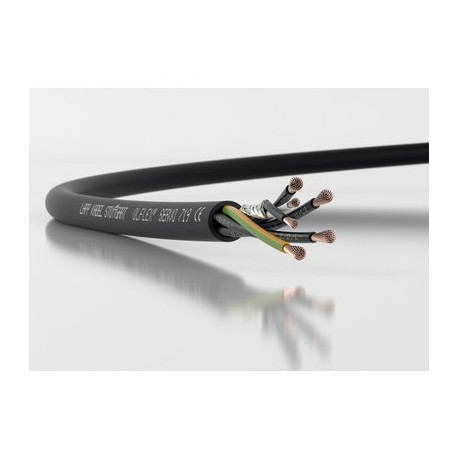

1020067 LAPP ÖLFLEX SERVO 719 4G4+(2x1,5)

Nutzen

• Eine gemeinsame Leitung für mehrere Stromkreise
• Dank kapazitätsarmen Leitungsdesign größere Verlegelängen möglich
• Multinorm-Zertifizierung reduziert die Teilevielfalt und spart Kosten
• Raum- und gewichtseinsparende Installation durch dünne Leitungsdurchmesser

Anwendungsgebiete

• Verbindungsleitung zwischen Servoregler und Motor
• Für feste Verlegung und gelegentlich bewegten Einsatz
• Anlagenbau
• Industrie- und Werkzeugmaschinen
• Druckmaschinen

Produkteigenschaften

• Kapazitätsarm
• Flammwidrigkeit:
  UL/CSA: VW-1, FT1
  IEC/EN: 60332-1-2
• Ölbeständig

Norm-Referenzen / Zulassungen

• USA: UL AWM Style 2570
  Kanada: cUL AWM Style I/II A/B FT1
• UL File No. E63634

Aufbau

• Feindrähtiger, blanker Kupferleiter
• Aderisolation: Polypropylen (PP)
• Artikelindividuelle Ausführung: Leistungsadern ohne bzw. mit einem oder zwei separat geschirmten Steueraderpaaren gemeinsam in kurzen Schlaglängen verseilt
• Mantel aus PVC, schwarz (RAL 9005)

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM 5.0 Class-Description: Steuerleitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Steuerleitung

Ader-Ident-Code

• Leistungsadern: schwarz mit Aufdruck
  U/L1/C/L+; V/L2; W/L3/D /L-; GN/GE Schutzleiter
• Einpaarige Versionen: schwarz; weiß
  Zweipaarige Versionen: schwarz mit weißen Ziffern 5; 6; 7; 8
  0,34mm² Paare: WS/BR/GN/GE

Leiteraufbau

• Feindrähtig nach VDE 0295 Klasse 5/ IEC 60228 Class 5

Mindestbiegeradius

• Gelegentlich bewegt: 15 x Außendurchmesser
• Fest verlegt: 6 x Außendurchmesser

Nennspannung

• Leistungsadern und Steueradern:
  IEC U₀/U: 600/1000 V
• UL & CSA: 1000 V

Prüfspannung

• Ader/Ader: 4 kV
• Ader/Schirm: 4 kV

Schutzleiter

• G = mit Schutzleiter GN/GE

Temperaturbereich

• Gelegentlich bewegt:
  -5°C bis +70°C (UL: +80°C)
  Fest verlegt: -40°C bis +80°C
