LAPPEPIC rechteckig10197100 EPIC H-BE 24 BS LAPP Einsätze mit Schraubanschluss

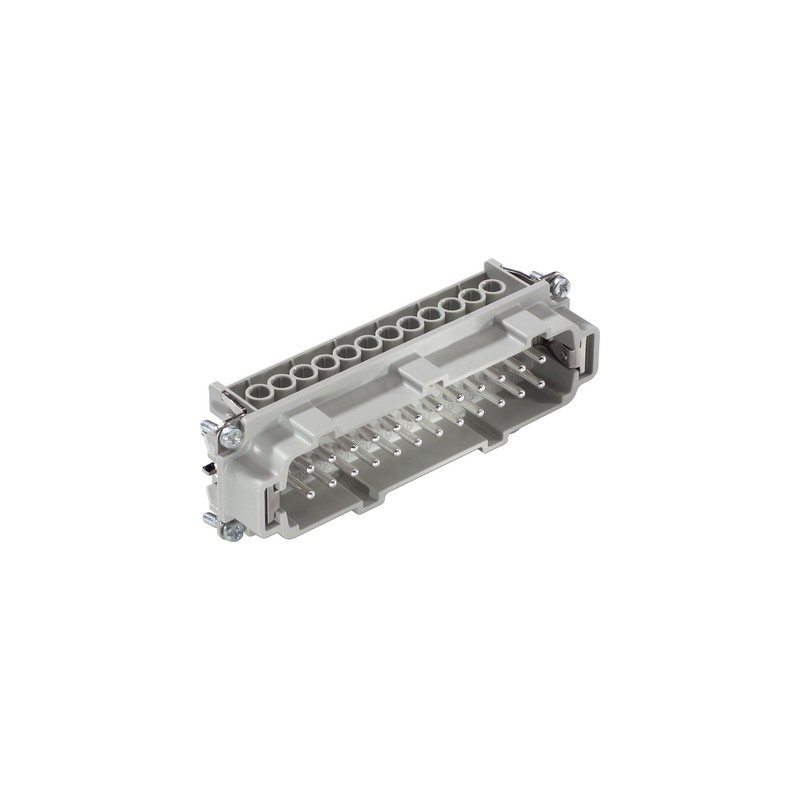

LAPP 10197100 10197100 EPIC H-BE 24 BS - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

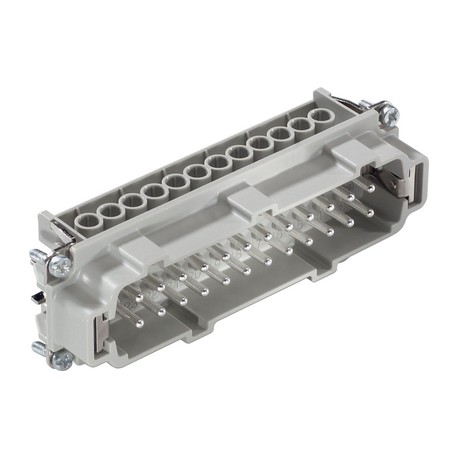

10197100 EPIC H-BE 24 BS LAPP Einsätze mit Schraubanschluss

Artikel-Nr.: 10197100

Katalog-Zahl: EPIC H-BE 24 BS

Hersteller: LAPP

Beschreibung:

Einsätze mit Schraubanschluss
EPIC H-BE 24 BS
EPIC® H-BE 24 Schraubanschluss

Kategorien:

  • Steckverbinder > Kontakteinsatz für Rechtecksteckverbinder
  • LAPP > EPIC rechteckig

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von LAPP

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 61,75 €

Stückpreis: 12,35 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 1 Woche.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Der multifunktionale Einsatz mit Schraubanschluss ist in der Lage, Temperaturen von +125 Grad für eine kurze Zeitspanne standzuhalten, und ist für die Kunststoffindustrie geeignet.

  • Bewährter Schraubanschluss für einfache Installation
  • Schraub, Crimp, Federzug und Push-In Version – frei kombinierbar
  • Made in Germany
  • Versand und Lieferung

    Versand und Lieferung

    Für Bestellungen über unseren e-shop fallen keine Versandkosten an. Bei e-shop Bestellungen ist nur eine Lieferung innerhalb von Deutschland möglich. Liefertermine und –fristen werden von Lapp nach besten Bemühen eingehalten. Die Ware wird, wenn sie auf Lager ist, innerhalb von 1-3 Tagen zum Versand gebracht. Bei Lieferengpässen, erhalten Sie in der Bestellübersicht einen Hinweis zur Lieferzeit. Der Warenversand erfolgt per Spedition oder Paketdienst. Eine Selbstabholung ist nicht möglich.

Nutzen

  • Die Standardeinsätze mit Schraub-, Crimp-, Käfigzugfeder- und Push-In Anschluss
  • Die Einsatzmöglichkeit bei höheren Spannungen und Stromstärken sowie eine hohe Zuverlässigkeit zeichnet die bewährte EPIC® H-BE Serie aus.
  • Einsatz für Bahnanwendungen
    - Brandschutz in Schienenfahrzeugen: Prüfung nach EN 45545-2. Anforderungssatz R22 und R23. Gefahrenniveau HL1, HL2 und HL3.
  • UL geprüft für Anwendungen im Schaltschrank nach UL 508 / UL 2237

Anwendungsgebiete

  • Maschinenbau
  • Kunststoffindustrie
  • Veranstaltungstechnik
  • Bahnanwendungen / Fahrzeugbau

Klassifikation ETIM 5

  • ETIM 5.0 Class-ID: EC000438
  • ETIM 5.0 Class-Description: Kontakteinsatz für Industriesteckverbinder

Klassifikation ETIM 6

  • ETIM 6.0 Class-ID: EC000438
  • ETIM 6.0 Class-Description: Kontakteinsatz für Industriesteckverbinder

Bemessungsspannung in V

  • IEC: 500 VUL: 600 VCSA: 600 V

Bemessungsstoßspannung

  • 6 kV

Bemessungsstrom in A

  • IEC: 16 A
    UL: 16 A
    CSA: 16 A

Verschmutzungsgrad

  • 3

Brennbarkeit

  • UL94 V-0

Durchgangswiderstand

  • < 2 mOhm

Kontakte

  • Kupferlegierung, hartversilbert

Kontaktzahlen

  • 24 + PE

Leitungsanschluss

  • Schraubanschluss: 0,5 - 2,5 mm²

Abisolierlänge (mm)

  • 8

Material

  • PC Polycarbonat

Steckzyklen

  • 500

Zertifizierungen

Temperaturbereich

  • -40°C bis +100°C, kurzzeitig bis +125°C

DATASHEET - PDF

Titel
Größe
Typ
10197100 10197100 DE_10196100.pdf
410 Kbytes
PDF KATALOG LAPP DE
51 Mbytes
