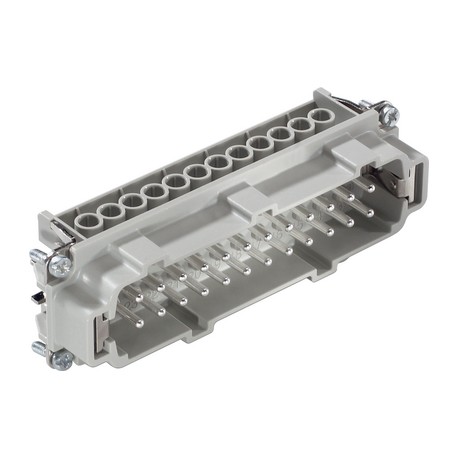

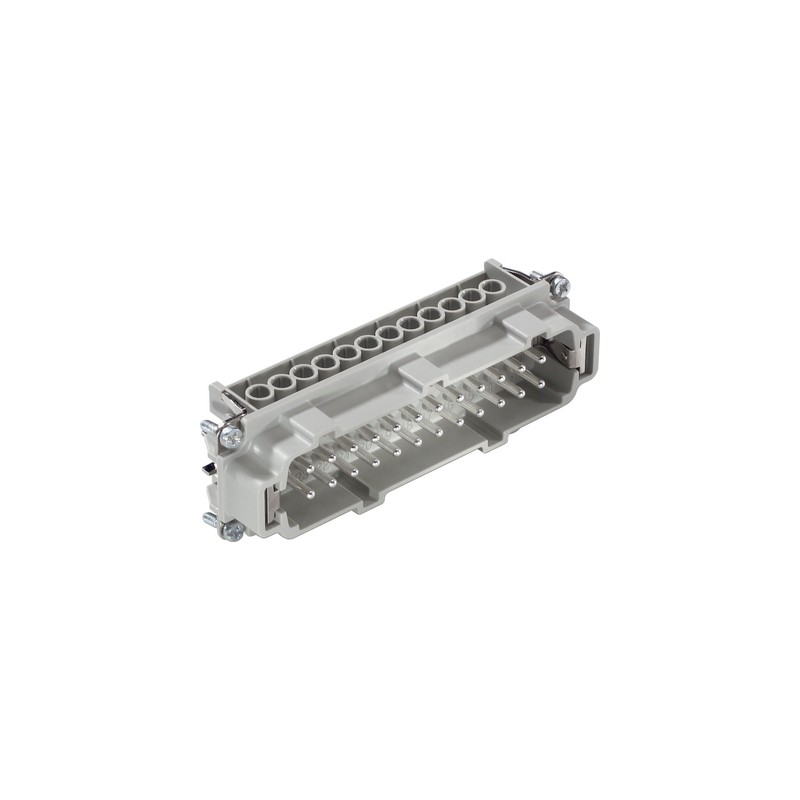

10197000 EPIC H-BE 24 BS DR LAPP Einsätze mit Schraubanschluss
10197000
EPIC H-BE 24 BS DR
LAPP
5
Einsätze mit Schraubanschluss
EPIC H-BE 24 BS DR
EPIC® H-BE 24 Schraubanschluss
Steckverbinder > Kontakteinsatz für Rechtecksteckverbinder
EPIC rechteckig
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von LAPP
Bestseller
▲Mehr Infos
▲Der multifunktionale Einsatz mit Schraubanschluss ist in der Lage, Temperaturen von +125 Grad für eine kurze Zeitspanne standzuhalten, und ist für die Kunststoffindustrie geeignet.
- Bewährter Schraubanschluss für einfache Installation
- Schraub, Crimp, Federzug und Push-In Version – frei kombinierbar
- Made in Germany
- Versand und Lieferung
Versand und Lieferung
Für Bestellungen über unseren e-shop fallen keine Versandkosten an. Bei e-shop Bestellungen ist nur eine Lieferung innerhalb von Deutschland möglich. Liefertermine und –fristen werden von Lapp nach besten Bemühen eingehalten. Die Ware wird, wenn sie auf Lager ist, innerhalb von 1-3 Tagen zum Versand gebracht. Bei Lieferengpässen, erhalten Sie in der Bestellübersicht einen Hinweis zur Lieferzeit. Der Warenversand erfolgt per Spedition oder Paketdienst. Eine Selbstabholung ist nicht möglich.
Nutzen
- Die Standardeinsätze mit Schraub-, Crimp-, Käfigzugfeder- und Push-In Anschluss
- Die Einsatzmöglichkeit bei höheren Spannungen und Stromstärken sowie eine hohe Zuverlässigkeit zeichnet die bewährte EPIC® H-BE Serie aus.
- Einsatz für Bahnanwendungen
- Brandschutz in Schienenfahrzeugen: Prüfung nach EN 45545-2. Anforderungssatz R22 und R23. Gefahrenniveau HL1, HL2 und HL3. - UL geprüft für Anwendungen im Schaltschrank nach UL 508 / UL 2237
Anwendungsgebiete
- Maschinenbau
- Kunststoffindustrie
- Veranstaltungstechnik
- Bahnanwendungen / Fahrzeugbau
Klassifikation ETIM 5
- ETIM 5.0 Class-ID: EC000438
- ETIM 5.0 Class-Description: Kontakteinsatz für Industriesteckverbinder
Klassifikation ETIM 6
- ETIM 6.0 Class-ID: EC000438
- ETIM 6.0 Class-Description: Kontakteinsatz für Industriesteckverbinder
Bemessungsspannung in V
- IEC: 500 VUL: 600 VCSA: 600 V
Bemessungsstoßspannung
- 6 kV
Bemessungsstrom in A
- IEC: 16 A
UL: 16 A
CSA: 16 A
Verschmutzungsgrad
- 3
Brennbarkeit
- UL94 V-0
Durchgangswiderstand
- < 2 mOhm
Kontakte
- Kupferlegierung, hartversilbert
Kontaktzahlen
- 24 + PE
Leitungsanschluss
- Schraubanschluss: 0,5 - 2,5 mm²
Abisolierlänge (mm)
- 8
Material
- PC Polycarbonat
Steckzyklen
- 500
Zertifizierungen
Temperaturbereich
- -40°C bis +100°C, kurzzeitig bis +125°C
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG LAPP DE.pdf | 51 Mbytes |
|
| 10197000 EPIC H-BE 24 BS DR 10197000 DE_10196100.pdf | 410 Kbytes |
|
