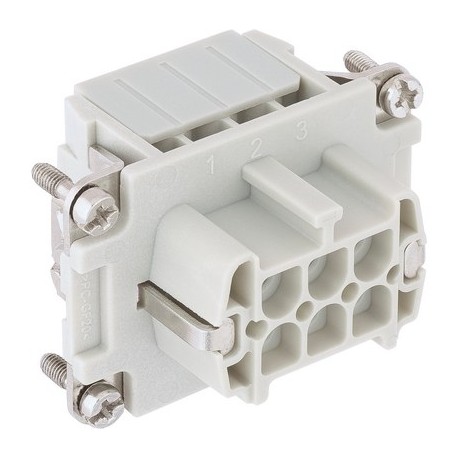

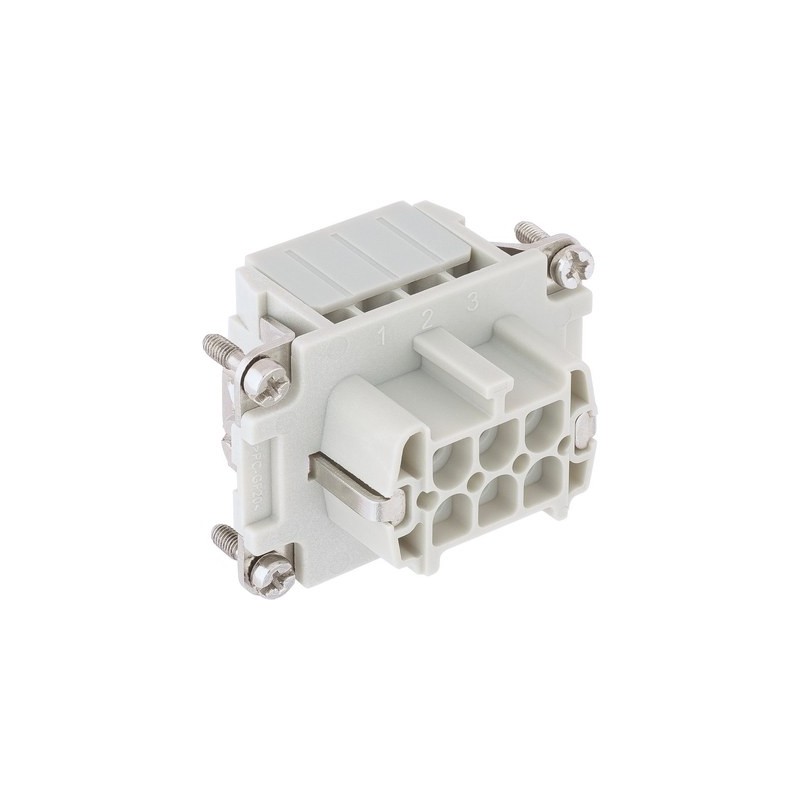

10181002 LAPP EPIC H-BE 6 BCM

Nutzen

• Die Standardeinsätze mit Schraub-, Crimp-, Käfigzugfeder- und Push-In Anschluss
• Die Einsatzmöglichkeit bei höheren Spannungen und Stromstärken sowie eine hohe Zuverlässigkeit zeichnet die bewährte EPIC® H-BE Serie aus.
• Einsatz für Bahnanwendungen
  - Brandschutz in Schienenfahrzeugen: Prüfung nach EN 45545-2. Anforderungssatz R22 und R23. Gefahrenniveau HL1, HL2 und HL3.

Anwendungsgebiete

• Maschinenbau
• Kunststoffindustrie
• Veranstaltungstechnik
• Bahnanwendungen / Fahrzeugbau

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000438
• ETIM 5.0 Class-Description: Kontakteinsatz für Industriesteckverbinder

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000438
• ETIM 6.0 Class-Description: Kontakteinsatz für Industriesteckverbinder

Bemessungsspannung in V

• IEC: 500 VUL: 600 VCSA: 600 V

Bemessungsstoßspannung

• 6 kV

Bemessungsstrom in A

• IEC: 16 A
  UL: 16 A
  CSA: 16 A

Verschmutzungsgrad

• 3

Brennbarkeit

• UL94 V-0

Durchgangswiderstand

• < 2 mOhm

Kontakte

• Kupferlegierung, hartversilbert/hartvergoldet

Kontaktzahlen

• 6 + PE

Leitungsanschluss

• Crimpanschluss: 0,14 - 4,0 mm²

Material

• PC Polycarbonat

Steckzyklen

• 500

Zertifizierungen

• UL-geprüft:
  UL File Number: E75770

Temperaturbereich

• -40°C bis +125°C
