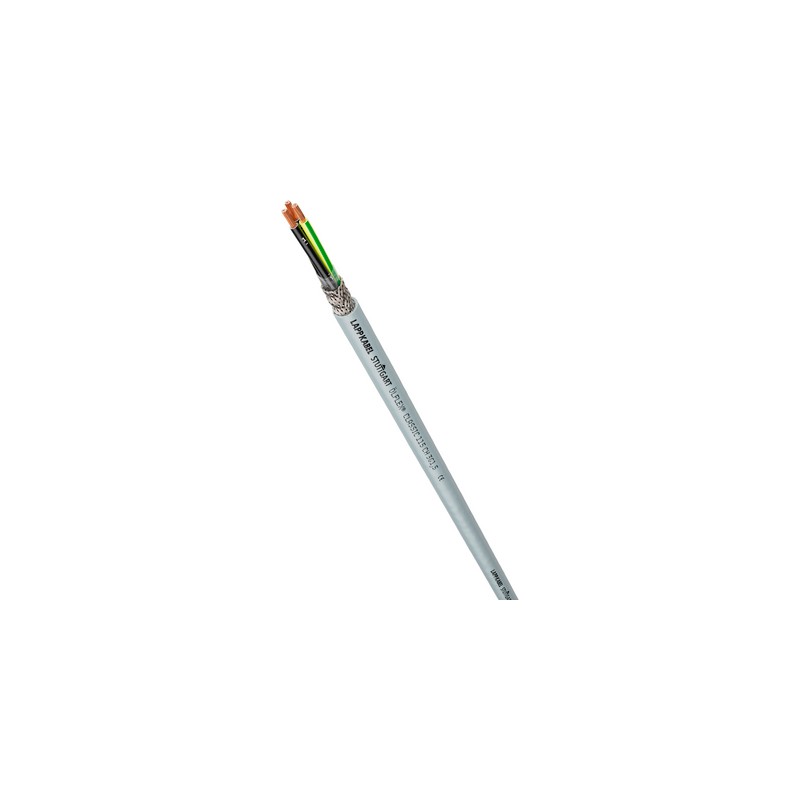

10036001 LAPP ÖLFLEX CLASSIC 115 CH 2X0,5

Nutzen

• Einfache Handhabung und Installation aufgrund sehr flexibler Ausführung
• Großer Einsatzbereich durch hervorragende Produkteigenschaften
• Halogenfreie und hoch flammwidrige Materialien reduzieren die Gefahr von Brandfortleitung, hoher Rauchdichte und toxischen Rauchgasen im Brandfall
• Kupferabschirmung zum Schutz gegen elektromagnetische Störeinflüsse

Anwendungsgebiete

• Öffentliche Gebäude, wie Flughäfen oder Bahnhöfe
• Anlagenbau
  Maschinenbau
  Heiz- und Klimatechnik
• Speziell dort, wo im Brandfall sowohl Menschen, Tiere als auch hohe Sachwerte durch Brandfolgen in hohem Maße gefährdet sind
• Zur Verwendung im Rahmen der europäischen Bauproduktenverordnung (CPR) vorgesehen, siehe Kataloganhang T14
• Hinweis: Verwendung von Leitungen des Typs AWM (Appliance Wiring Material) in Industriemaschinen (USA) nach NFPA 79: siehe Kataloganhang Tabelle T29

Produkteigenschaften

• Flammwidrig nach IEC 60332-1-2
  (Flammausbreitung an einem Kabel)
• Keine Brandfortleitung nach IEC 60332-3-24 bzw. IEC 60332-3-25 (Flammausbreitung an senkrechtem Kabel- oder Aderbündel)
• UL Cable Flame Test
• Halogenfrei nach IEC 60754-1
  (Anteil halogensäurehaltiger Gase)
  Korrosivität der Brandgase nach IEC 60754-2 (Aziditätsgrad)
• Geringe Rauchgasdichte nach IEC 61034-2
• Ölbeständig nach EN 50363-4-1 (TM5)
  sowie UL OIL RES I und OIL RES II
• UV- und witterungsbeständig nach ISO 4892-2
• Ozonbeständig nach EN 50396

Norm-Referenzen / Zulassungen

• UL AWM style 21089
• In Anlehnung an EN 50525-3-11
• In Anlehnung an EN 50525-2-51

Aufbau

• Feindrähtige Litze aus blanken Kupferdrähten
• Aderisolation: Halogenfrei
• Adern in Lagen verseilt
• Bewicklung: Halogenfreie Kunststofffolie
• Kupfergeflecht, verzinnt
• Mantel: Halogenfreie Spezialmischung,
  grau (ähnlich RAL 7001)

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM 5.0 Class-Description: Steuerleitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Steuerleitung

Ader-Ident-Code

• Schwarz mit weißen Nummern nach VDE 0293-334

Leiteraufbau

• Feindrähtig nach VDE 0295,
  Klasse 5 / IEC 60228 Cl.5

Mindestbiegeradius

• Gelegentlich bewegt: 15 x Außendurchmesser
• Fest verlegt: 6 x Außendurchmesser

Nennspannung

• U₀/U: 300/500 V
• UL: 600 V

Prüfspannung

• 4000 V

Schutzleiter

• G = mit Schutzleiter GN/GE
• X = ohne Schutzleiter

Temperaturbereich

• Gelegentlich bewegt: -30°C bis +70°C (UL: +75°C)
• Fest verlegt: -40°C bis +80°C (UL: +75°C)
