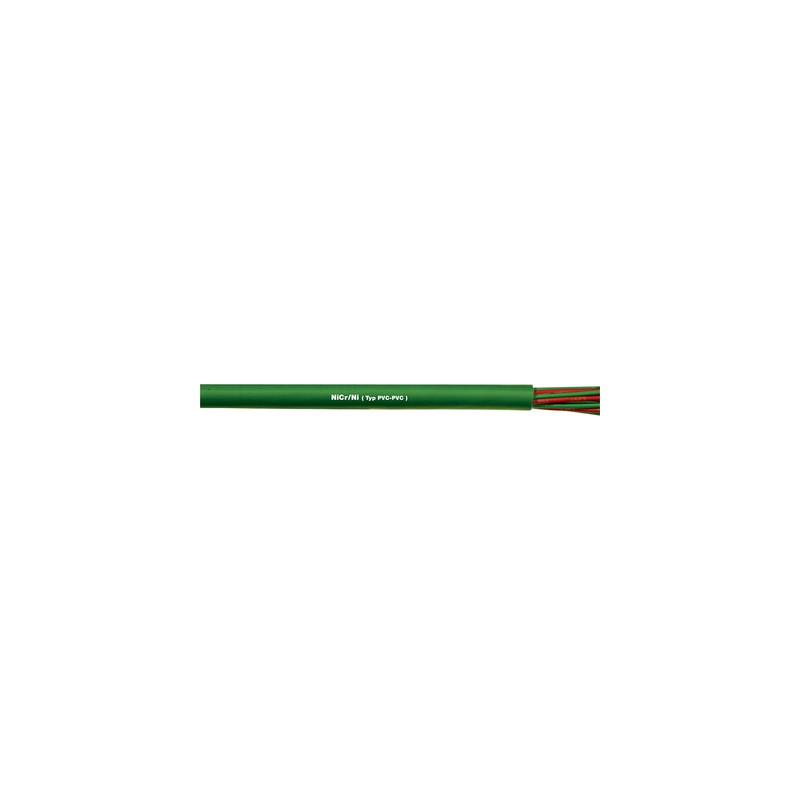

0165002 LAPP KEL Fe/CuNi JX 6X1,5 IEC

Aufbau

• Version Y:
  - Feindrähtige Leiterlegierung
  - PVC Aderisolation
  - Adern in Lagen verseilt
  - PVC Außenmantel
• Version SY:
  - Aufbau wie Version Y
  - Zusätzliches verzinktes Stahlgeflecht
  - PVC Außenmantel
• Version ST:
  - Aufbau wie Version Y
  - Adern paarig verseilt,
  Paare in Lagen verseilt
  - Aluminiumfolienschirm + Beilaufdraht
  - PVC Außenmantel
• Aufbaubeispiel für PVC-PVC-S-PVC:
  -PVCAderisolation
  -PVCInnenmantel
  -Stahldrahtgeflecht
  -PVCAußenmantel
• Aufbaubeispiel für PVC-ST-PVC:
  -PVCAderisolation
  -STatischer Folienschirm
  -PVCAußenmantel
• Farbkennzeichnung
  DIN 43710
  Minusleiter und Mantel:
  Fe/CuNi: blau
  NiCr/Ni: grün
  PtRh/Pt: weiß
  Plusleiter: jeweils rot
  IEC 60 584
  Plusleiter und Mantel:
  Fe/CuNi: schwarz
  NiCr/Ni: grün
  PtRh/Pt: orange
  Minusleiter: jeweils weiß
• Thermo-Leiterlegierungen sind mitX
  gekennzeichnet, z.B. JX (Fe/CuNi)
  Ausgleichs-Leiterlegierungen sind mitC
  gekennzeichnet, z.B. KCA (NiCr/Ni)

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000838
• ETIM 5.0 Class-Description: Thermoausgleichsleitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000838
• ETIM 6.0 Class-Description: Thermoausgleichsleitung

Ader-Ident-Code

• Ab 4 Adern paarweise mit
  fortlaufenden Ziffernaufdruck
  ( 1-1, 2-2, 3-3, 4-4 usw. )

In Anlehnung an

• Grenzabweichung nach DIN bzw. IEC gemäß Klasse 2

Leiteraufbau

• 48 x 0,20 mm

Mindestbiegeradius

• Für flexiblen Einsatz:
  12,5 x Außendurchmesser
  Typ SY mit Stahlgeflecht:
  15 x Außendurchmesser
  Typ ST mit Folienschirm:
  15 x Außendurchmesser

Temperaturbereich

• (bezogen auf Isolier- und Mantelmaterialien)
  Bewegt: -5°C bis +80°C
• Fest verlegt: -40°C bis +80°C
