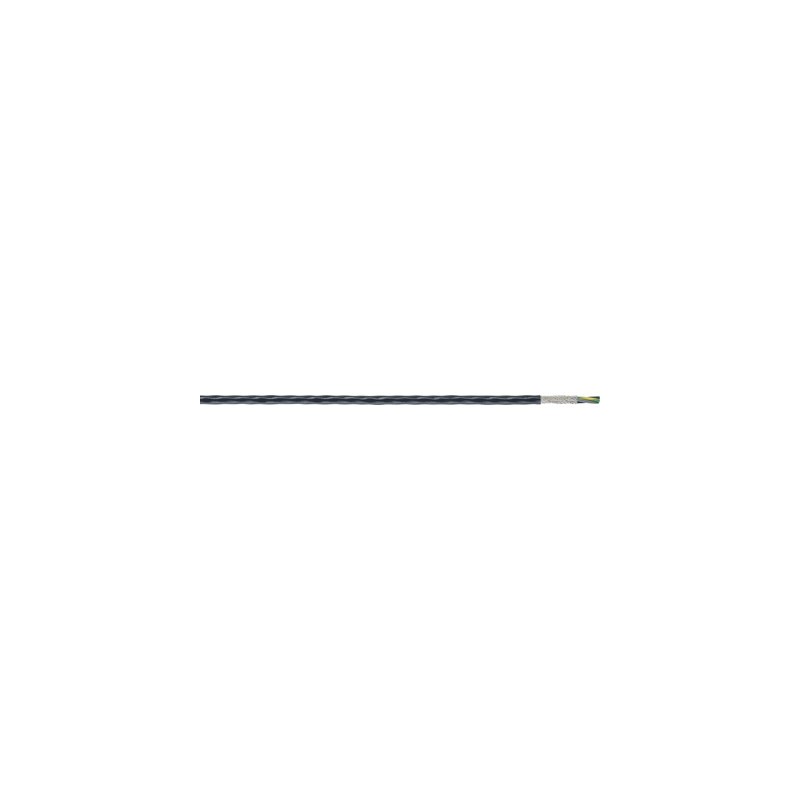

0091337 LAPP ÖLFLEX HEAT 260 C MC 3G2,5

Nutzen

• Raum- und gewichtseinsparende Installation durch dünne Leitungsdurchmesser
• Spannungsrissfest bei häufiger Schwankung der Umgebungstemperatur
• Unempfindlich gegenüber den meisten hochaggressiven chemischen Medien
• Geringes Ausgasungsverhalten
• Durch gute elektrische und mechanische Eigenschaften geeignet für die Sensortechnik

Anwendungsgebiete

• Industriebereiche, in welchen sehr hohe Temperaturen, aggressive chemische Medien, aber auch enge Platzverhältnisse den Einsatz herkömmlicher Leitungen ausschließen
• ÖLFLEX® HEAT 260 hat sich beim Einsatz in rauen Umgebungsbedingungen wie z.B. in Lackieranlagen bewährt
• Typische Einsatzbereiche
  - Industrieofenbau
  - Gießereien
  - Chemische Industrie
  - Kraftwerkstechnik
  - Lackieranlagenbau
  - Heizelemente
  - Kunststoffverarbeitung
  - Windkraftanlagenbau
• Sensorik, bspw. Füllstandssensoren

Produkteigenschaften

• Kupfergeflecht der geschirmten Version zur Sicherstellung der EMV und Schutz vor elektromagnetischen Störeinflüssen
• ÖLFLEX® HEAT 260 aus PTFE
  - Ausgezeichnet beständig gegen Säuren,
  Alkalien, Lösungsmittel, Lacke, Benzin,
  Öle und vielen weiteren chem. Medien
  - Schwer entflammbar
  - Hohe Durchschlag- und Abriebfestigkeit
  - Geringe Wasseraufnahme
  - Mikrobenbeständig
  - Adhäsionsfreie Isolierwerkstoffe
  - Witterungs- und ozonbeständig
  - Hydrophob und schmutzabweisend
  - Hohe Dehnungs- und Reißfestigkeit
  - Besteht Kontakt mit flüssigem Stickstoff
  - Beständig gegen Hydraulikflüssigkeiten
• Flammwidrig

Aufbau

• Feindrähtige Litze aus vernickeltem Kupfer
• Aderisolation auf PTFE-Basis
• Adern gemeinsam verseilt
• Spezialbandierung
• Kupfer-Geflecht, vernickelt
• Außenmantel auf PTFE-Basis, Farbe schwarz

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC001578
• ETIM 5.0 Class-Description: Flexible Leitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC001578
• ETIM 6.0 Class-Description: Flexible Leitung

Ader-Ident-Code

• Farbig nach VDE 0293-308, siehe Anhang T9

Leiteraufbau

• Feindrähtig nach VDE 0295 Klasse 5/ IEC 60228 Class 5

Mindestbiegeradius

• Gelegentlich bewegt: 15 x Außendurchmesser
• Feste Verlegung: 4 x Außendurchmesser

Nennspannung

• U₀/U: 300/500 V

Prüfspannung

• A/A : 2500 V
  A/S : 2000 V

Schutzleiter

• G = mit Schutzleiter GN/GE
• X = ohne Schutzleiter

Temperaturbereich

• Fest verlegt:
  -190°C bis +260°C
  Kurzzeitig: +300°C
