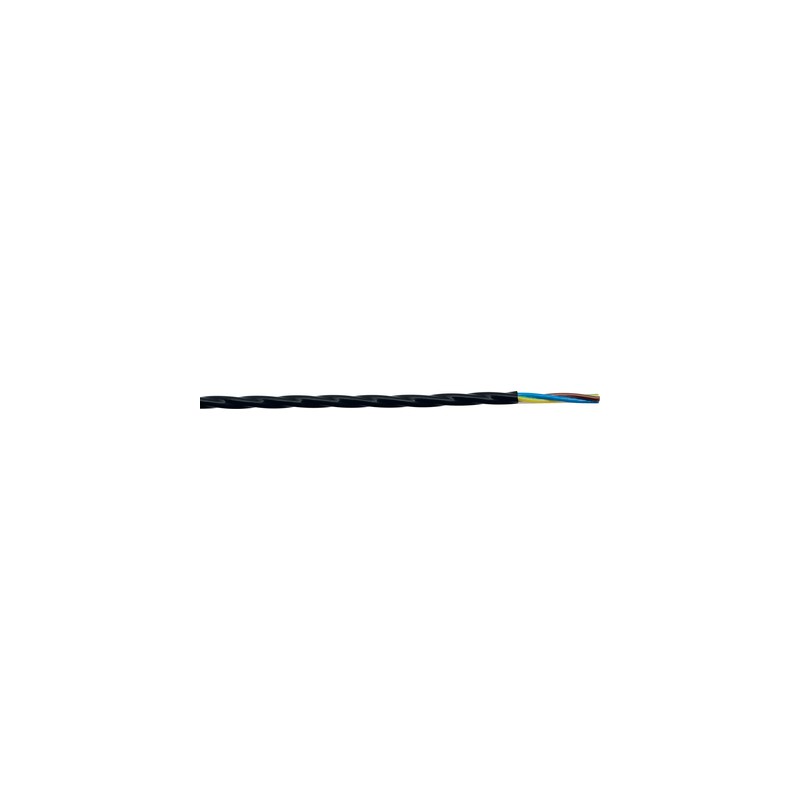

00912433 LAPP ÖLFLEX HEAT 205 MC 5G4

Nutzen

• Raum- und gewichtseinsparende Installation durch dünne Leitungsdurchmesser
• Unempfindlich gegenüber den meisten hochaggressiven chemischen Medien
• Geringes Ausgasungsverhalten
• Durch gute elektrische und mechanische Eigenschaften geeignet für die Sensortechnik

Anwendungsgebiete

• Industriebereiche, in welchen sehr hohe Temperaturen, aggressive chemische Medien, aber auch enge Platzverhältnisse den Einsatz herkömmlicher Leitungen ausschließen
• Typische Einsatzbereiche
  - Industrieofenbau
  - Gießereien
  - Chemische Industrie
  - Kraftwerkstechnik
  - Lackieranlagenbau
  - Heizelemente
  - Kunststoffverarbeitung
  - Windkraftanlagenbau
• Sensorik, bspw. Füllstandssensoren

Produkteigenschaften

• ÖLFLEX® HEAT 205 aus FEP
  - Ausgezeichnete Beständigkeit gegen
  Säuren, Lösungsmittel, Lacke, Benzin, Öle
  und vielen weiteren chemischen Medien
  - Schwer entflammbar
  - Hohe Durchschlag- und Abriebfestigkeit
  - Geringe Wasseraufnahme
  - Mikrobenbeständig
  - Adhäsionsfreie Isolierwerkstoffe
  - Witterungs- und ozonbeständig
  - Hydrophob und schmutzabweisend
  - Hohe Dehnungs- und Reißfestigkeit
  - Beständig gegen Hydraulikflüssigkeiten
• Flammwidrig

Aufbau

• Feindrähtiger, verzinnter Kupferleiter
• Aderisolation auf FEP-Basis
• Adern gemeinsam verseilt
• Außenmantel auf FEP-Basis, Farbe schwarz

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC001578
• ETIM 5.0 Class-Description: Flexible Leitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC001578
• ETIM 6.0 Class-Description: Flexible Leitung

Ader-Ident-Code

• Bis 5 Adern farbig nach VDE 0293-308
  ab 7 Adern ÖLFLEX® Farbcode,
  siehe Anhang T7

Leiteraufbau

• Feindrähtig nach VDE 0295, Klasse 5 / IEC 60228 Cl.5 ab 0,5 mm²

Mindestbiegeradius

• Gelegentlich bewegt: 15 x Außendurchmesser
• Feste Verlegung: 4 x Außendurchmesser

Nennspannung

• U₀/U: 300/500 V

Prüfspannung

• 2500 V

Schutzleiter

• G = mit Schutzleiter GN/GE
• X = ohne Schutzleiter

Temperaturbereich

• Fest verlegt: -100°C bis +205°C
