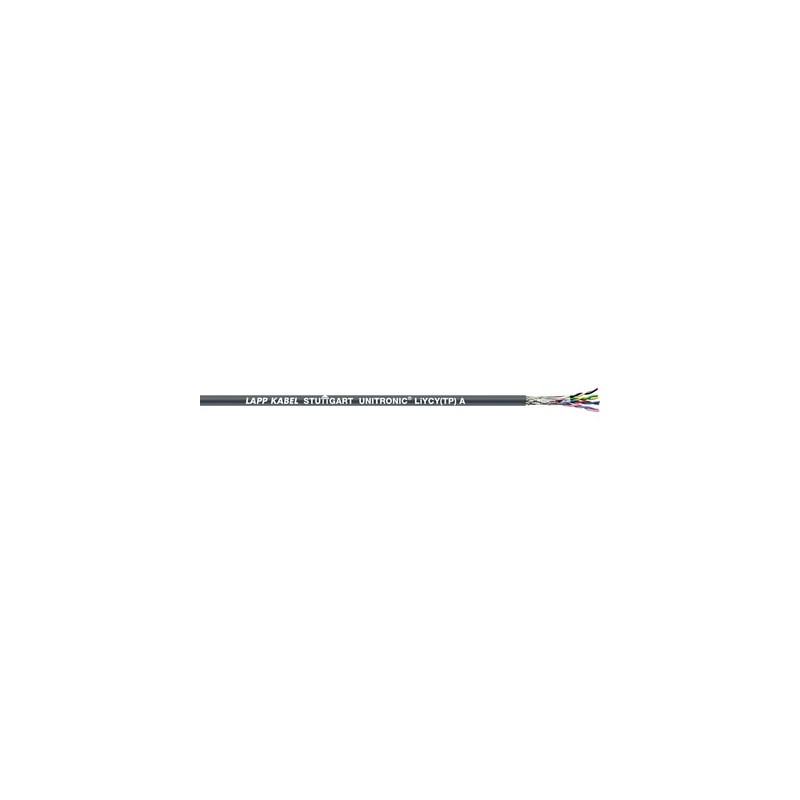

0066221 LAPP UNITRONIC LiYCY(TP) bis 3X2XAWG19/19

Nutzen

• Gesamtschirm minimiert elektrische
  Störeinflüsse
• Entkopplung von Stromkreisen durch TP-Aufbau (Über- und Nebensprecheffekte)

Anwendungsgebiete

• Für den nordamerikanischen Markt
• Verkabelung von Geräten, Maschinen und Anlagen, die für den Export in den nordamerikanischen Markt bestimmt sind oder Länder, in denen weitgehend UL-/CSA-zertifizierte Leitungen zur Anwendung kommen.

Produkteigenschaften

• Flammwidrig nach IEC 60332-1-2,UL VW-1 & CSA FT 1

Norm-Referenzen / Zulassungen

• UL AWM Style 2464
• CSA AWM I/II A
• UL File No. E63634

Aufbau

• Mehrdrähtige Litze aus verzinnten
  Kupferdrähten
• Aderisolation aus PVC
• Paarverseilter (TP)-Aufbau
• Kupfergeflecht, verzinnt
• Außenmantel aus PVC-Spezialmischung
  Außenmantelfarbe: Dunkelgrau

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM 5.0 Class-Description: Steuerleitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Steuerleitung

Ader-Ident-Code

• DIN 47100 ohne Farbwiederholung, siehe Tabelle T9

Mindestbiegeradius

• Gelegentlich bewegt: 15 x Außendurchmesser
• Fest verlegt: 6 x Außendurchmesser

Nennspannung

• UL/CSA: 300 V

Prüfspannung

• 1500 V

Temperaturbereich

• Gelegentlich bewegt: -5°C bis +70°C (UL: +80 °C)
• Fest verlegt (IEC): -40°C bis +80°C
  UL: max. +80°C
