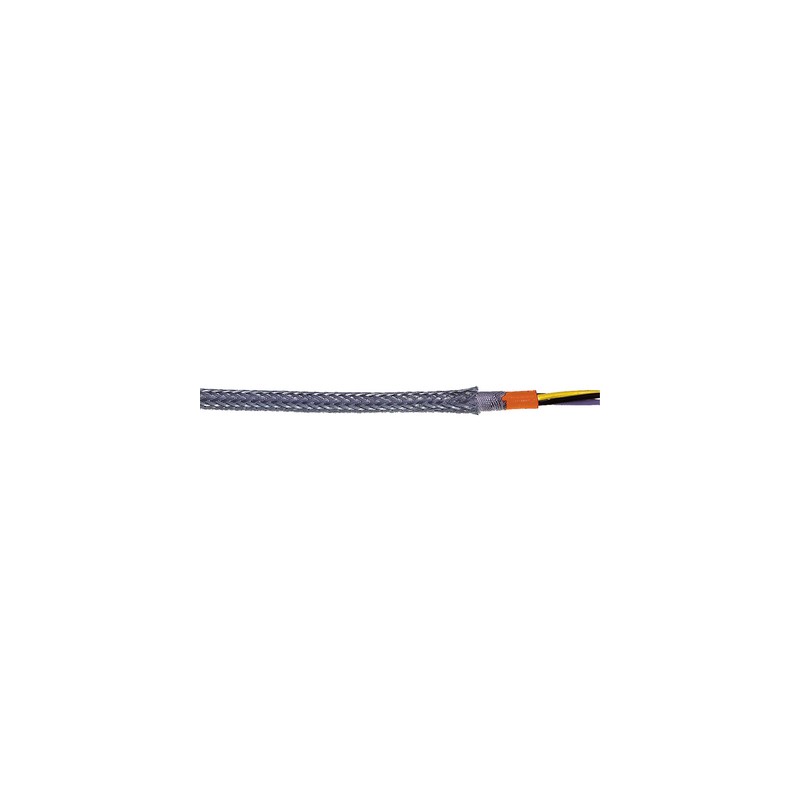

0046212 LAPP ÖLFLEX HEAT 180 GLS 7G1

Nutzen

• Dichtes Geflecht aus verzinkten Stahldrähten schützt vor mechanischer Beschädigung
• Längere Lebensdauer als herkömmliche Silikonleitungen bei rauem Einsatz
• Nach Beflammung zurückbleibendes SiO₂Aschegerüst besitzt isolierende Eigenschaften

Anwendungsgebiete

• Bereiche mit hohen Umgebungstemperaturen und gelegentlicher mechanischer Beanspruchung
• Typische Einsatzbereiche
  - Stahl- und Glaswerke
  - Zement- und Keramikwerke
  - Gießereien
  - Schiffsbau
  - Ofenbau

Produkteigenschaften

• Halogenfrei (IEC 60754-1), Korrosivität der Gase (IEC 60754-2), flammwidrig (IEC 60332-1-2)
• Nur für Verlegung im Trockenen geeignet
• Auf ausreichende Belüftung ist zu achten, da sich bei Silikonleitungen ab +100°C unter Ausschluss von Luft vorzeitig die mechanischen Eigenschaften vermindern

Aufbau

• Feindrähtiger, verzinnter Kupferleiter
• Aderisolation auf Silikon-Basis
• Adern gemeinsam verseilt
• Außenmantel auf Silikon-Basis,
  Farbe rotbraun
• Glasseidenbewicklung
• Stahldrahtgeflecht, verzinkt

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC001578
• ETIM 5.0 Class-Description: Flexible Leitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC001578
• ETIM 6.0 Class-Description: Flexible Leitung

Ader-Ident-Code

• Farbig nach VDE 0293-308, siehe Anhang T9
• Ab 6 Adern: schwarz mit weißen Nummern

Leiteraufbau

• Feindrähtig nach VDE 0295 Klasse 5/ IEC 60228 Class 5

Mindestbiegeradius

• Gelegentlich bewegt: 20 x Außendurchmesser
• Feste Verlegung: 4 x Außendurchmesser

Nennspannung

• U₀/U: 300/500 V

Prüfspannung

• 2000 V

Schutzleiter

• G = mit Schutzleiter GN/GE
• X = ohne Schutzleiter

Temperaturbereich

• -50 °C bis +180 °C
  (ausreichende Belüftung vorausgesetzt)
