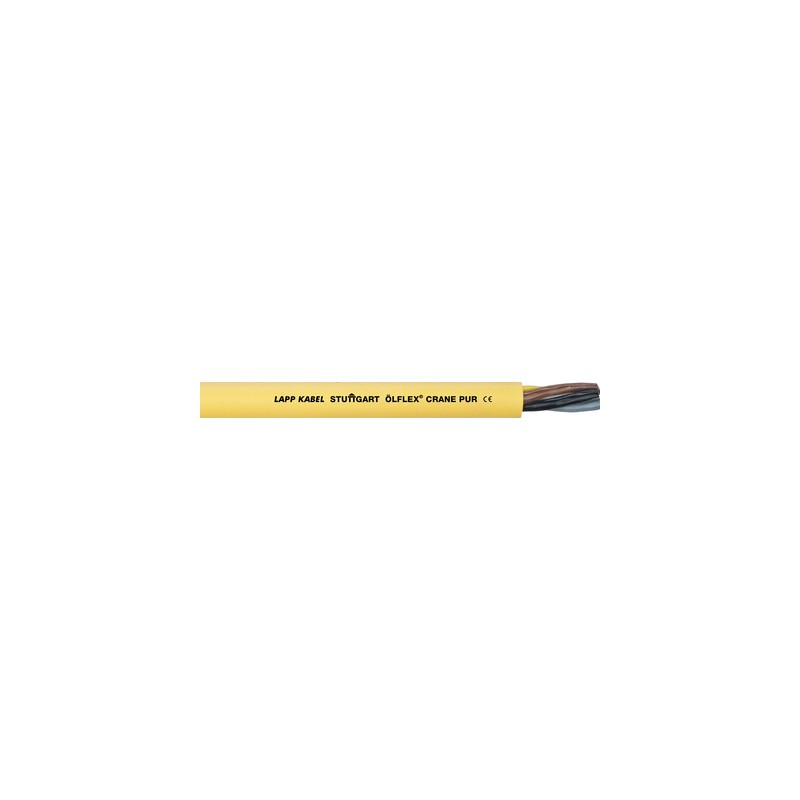

0045209 LAPP ÖLFLEX KRAN PUR 5G1,5

Nutzen

• Die im Vergleich zu herkömmlichen Gummileitungen zum Teil deutlich minimierten Außendurchmesser sparen Platz und Gewicht
• Kosteneinsparung durch Verwendung kleinerer Trommeln, Umlenkungen sowie Antriebsmotoren möglich
• Wenn beim Trommelvorgang oder Umlenken zusätzlich noch Zugkräfte auf die Leitung einwirken
• Das zentrale Tragorgan nimmt die einwirkenden Zugkräfte auf, wodurch auch über große Längen freihängend auf- und abgetrommelt bzw. umgelenkt werden kann.
• Das integrierte Stützgeflecht verhindert unerwünschte Leitungsverdrehung sowie die Entstehung sogenannter Korkenzieher-Effekte

Anwendungsgebiete

• Für Einsatz in Hebezeugen, Transport- und
  Förderanlagen
• Überall dort, wo Leitungen im Betrieb auf- und abgetrommelt oder auch zwangsgeführt werden
• In trockenen und feuchten Räumen, im Freien sowie max. 2 Wochen ohne Unterbrechung im Nutzwasser
• Anwendungsprofile für ÖLFLEX^®CRANE und ÖLFLEX^®LIFT Leitungen siehe Anhang, Auswahltabelle A3
• Montage- und Handhabungsrichtlinien für ÖLFLEX^®CRANE-Leitungen siehe Katalog-Anhang, Technische Tabelle T4, für ÖLFLEX^®LIFT-Leitungen siehe Katalog-Anhang, Technische Tabelle T5

Produkteigenschaften

• Halogenfrei und flammwidrig (IEC 60332-1-2)
• Ölbeständig nach EN 60811-404
• Gute chemische, thermische und mechanische Beständigkeit

Aufbau

• Litze aus blanken Kupferdrähten
• Aderisolation aus TPE-Mischung
• Zentrales Tragorgan
• Stützgeflecht in Außenmantel integriert
• Außenmantel aus halogenfreier PUR-
  Mischung

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000057
• ETIM 5.0 Class-Description: Starkstromkabel

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000057
• ETIM 6.0 Class-Description: Starkstromkabel

Ader-Ident-Code

• Bis 5 Adern: nach VDE 0293-308 (Anhang T9)
• Ab 6 Adern: schwarz mit weißen Nummern

Leiteraufbau

• Feinstdrähtig nach VDE 0295, Klasse 6 / IEC 60228 Cl. 6

Mindestbiegeradius

• Flexibler Einsatz: 7,5 x Außendurchmesser

Nennspannung

• U₀/U: 600/1000 V

Prüfspannung

• 4000 V

Schutzleiter

• G = mit Schutzleiter GN/GE
• X = ohne Schutzleiter

Strombelastbarkeit

• VDE 298 Teil 4

Temperaturbereich

• Flexibler Einsatz: -40°C bis +80°C
