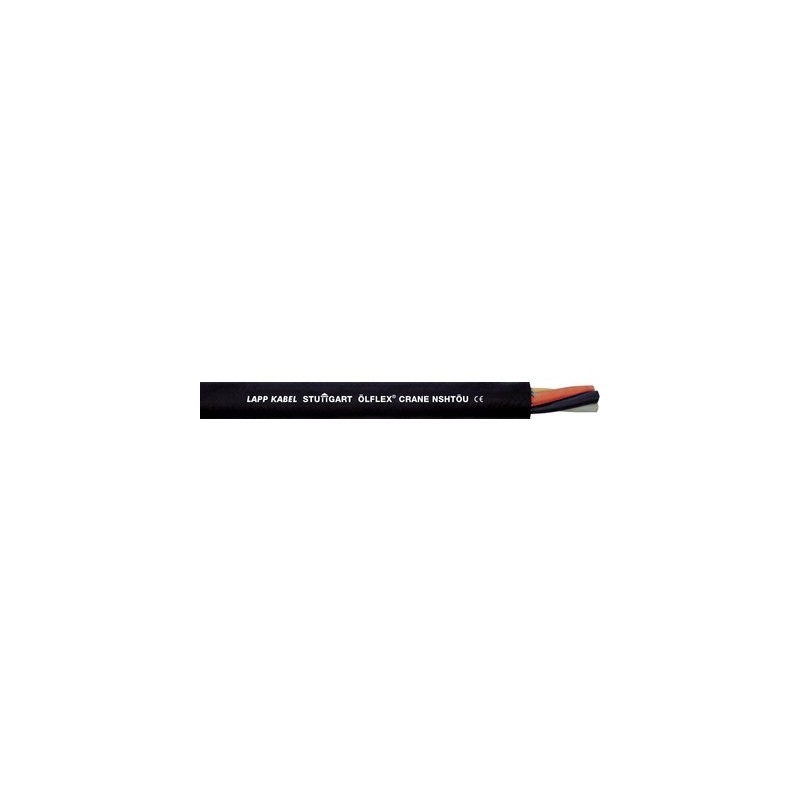

00430333 LAPP ÖLFLEX KRAN NSHTÖU 5G4

Nutzen

• Als Trossen-, Trommel- und Schleppleitung sowie in Energieführungsketten verwendbar
• Das integrierte Stützgeflecht verhindert unerwünschte Leitungsverdrehung sowie die Entstehung sogenannter Korkenzieher-Effekte

Anwendungsgebiete

• Für Einsatz in Hebezeugen, Transport- und
  Förderanlagen
• Auf-/Abtrommeln im Betrieb ohne Zwangsführung
• In trockenen und feuchten Räumen, im Freien sowie max. 2 Wochen ohne Unterbrechung im Nutzwasser
• Anwendungsprofile für ÖLFLEX^®CRANE und ÖLFLEX^®LIFT Leitungen siehe Anhang, Auswahltabelle A3
• Montage- und Handhabungsrichtlinien für ÖLFLEX^®CRANE-Leitungen siehe Katalog-Anhang, Technische Tabelle T4, für ÖLFLEX^®LIFT-Leitungen siehe Katalog-Anhang, Technische Tabelle T5

Produkteigenschaften

• Flammwidrig nach IEC 60332-1-2
• Ölbeständig nach EN 60811-404
• Gute chemische, thermische und mechanische Beständigkeit
• UV-Beständig

Norm-Referenzen / Zulassungen

• <VDE>-NSHTÖU-Bauartzertifizierung nach VDE 0250-814

Aufbau

• Litze aus verzinnten Kupferdrähten
• Aderisolation: Gummimischung Typ 3GI3
• Stützgeflecht in Außenmantel integriert
• Außenmantel aus Gummimischung Typ 5GM3

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000057
• ETIM 5.0 Class-Description: Starkstromkabel

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000057
• ETIM 6.0 Class-Description: Starkstromkabel

Ader-Ident-Code

• Bis 5 Adern: nach VDE 0293-308 (Anhang T9)
• Ab 6 Adern: schwarz mit weißen Nummern

Leiteraufbau

• Feindrähtig nach VDE 0295 Klasse 5/ IEC 60228 Class 5

Mindestbiegeradius

• Flexibler Einsatz:
  Leitungen mit Außendurchmesser < 21,5 mm: 5 x Außendurchmesser
  Leitungen mit Außendurchmesser > 21,5 mm: 6,25 x Außendurchmesser

Nennspannung

• U₀/U: 600/1000 V

Prüfspannung

• 4000 V

Schutzleiter

• G = mit Schutzleiter GN/GE
• X = ohne Schutzleiter

Strombelastbarkeit

• VDE 0298 Teil 4

Temperaturbereich

• Flexibler Einsatz: -25°C bis +80°C
