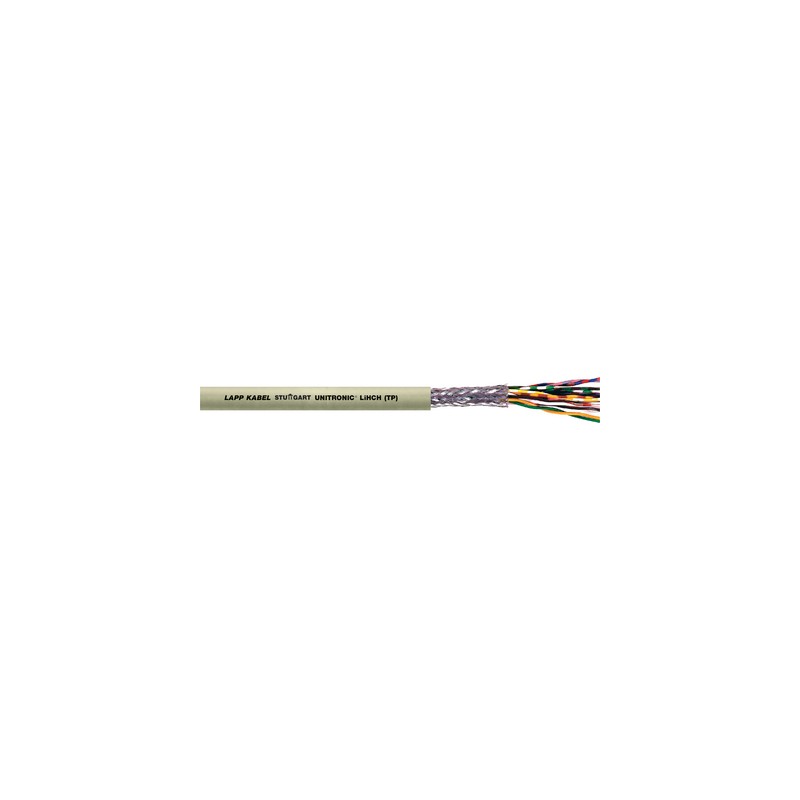

0038803 LAPP UNITRONIC LiHCH (TP) 3x2x1

Nutzen

• Halogenfrei: Im Brandfall Schutz von Leben und Sachwerten durch geringe Rauchdichte und geringe Entwicklung von korrosiven Gasen
• Geringe Betriebskapazität durch Polyolefin-basierte Isoliermischung
• Gesamtschirm minimiert elektrische
  Störeinflüsse
• Entkopplung von Stromkreisen durch TP-Aufbau (Über- und Nebensprecheffekte)

Anwendungsgebiete

• Geeignet für Bereiche mit hoher Personen-dichte sowie großen Sachwerten, die im Brandfall geschützt werden müssen
• Zum Einsatz in öffentlichen Gebäuden, Verkehrsmitteln und Industrieanlagen
• Für Datenverarbeitung, Mess- und Steuerungstechnik, sicherheitstechnische Anlagen und als Elektronikleitung
• Einsatz für Rechenanlagen, in der MSR-Technik, Büromaschinen, Waagen - überall dort, wo abgeschirmte, halogenfreie Leitungen mit kleinen Querschnitten benötigt werden.

Produkteigenschaften

• Flammwidrig nach IEC 60332-1-2
• Halogenfrei mit niedriger Rauchgasentwicklung (LSZH)
• Halogenfrei nach IEC 60754-1, Geringe Korrosivität/ Azidität der Brandgase nach IEC 60754-2, Geringe Toxizität der Brandgase nach EN 50305
• Geringe Rauchgasdichte nach IEC 61034-2

Norm-Referenzen / Zulassungen

• In Anlehnung an VDE 0812

Aufbau

• Feindrähtige Litze aus blanken Kupferdrähten
• Aderisolation aus halogenfreier Spezialmischung
• Paarverseilter (TP)-Aufbau
• Kupfergeflecht, verzinnt
• Außenmantel aus halogenfreier Spezialmischung
  Außenmantelfarbe: kieselgrau (RAL 7032)

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM 5.0 Class-Description: Steuerleitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Steuerleitung

Ader-Ident-Code

• DIN 47100 ohne Farbwiederholung, siehe Tabelle T9

Betriebskapazität

• A/A ca. 80 nF/km
• A/S ca. 120 nF/km

Kopplung

• bei 1 kHz: ca. 300 pF/100 m

Induktivität

• ca. 0,65 mH/km

Leiteraufbau

• Feindrähtige Kupferlitze

Mindestbiegeradius

• Gelegentlich bewegt: 15 x Außendurchmesser
• Fest verlegt: 6 x Außendurchmesser

Prüfspannung

• 1200 V

Temperaturbereich

• Gelegentlich bewegt: -5°C bis +70°C
• Fest verlegt: -30°C bis +80°C
