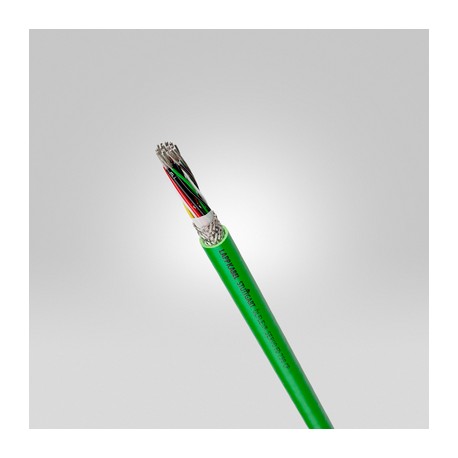

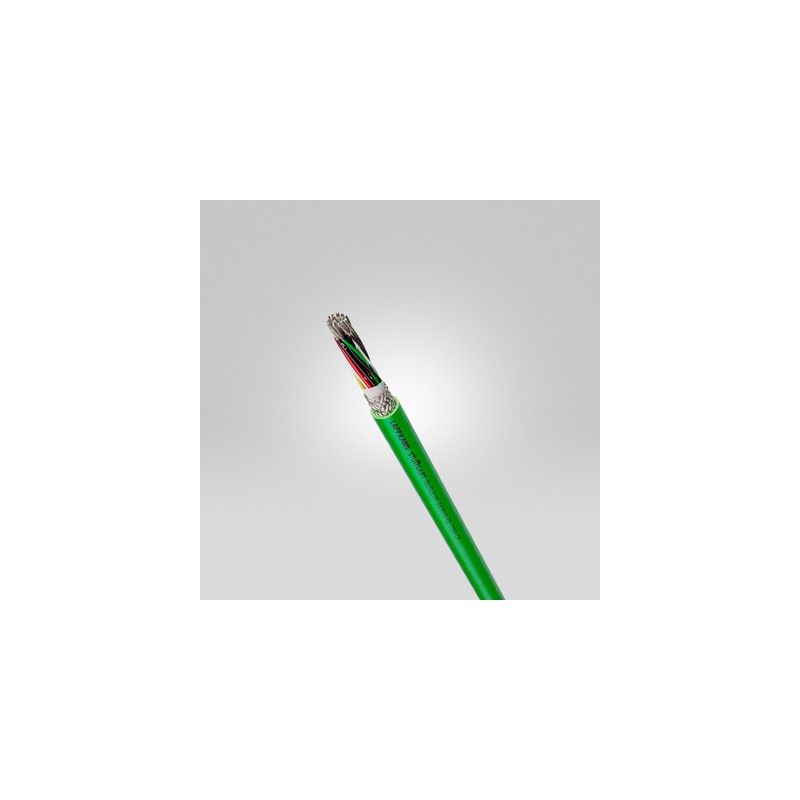

0036941 LAPP ÖLFLEX SERVO FD798CP 3x(2x0,14)+(3x0,14)

Nutzen

• Erlaubt schnellere Bewegungsabläufe und steigert dadurch die wirtschaftliche Effizienz von Maschinen
• Passend zum Drehgeber-Programm namhafter Hersteller
• Dünn, gewichts- und volumenoptimiert
• Langlebig bei rauem Einsatz durch widerstandsfähiges PUR Mantelmaterial
• Unempfindlich bei Kontakt mit vielen mineralölbasierten Schmiermitteln, verdünnten Säuren, wässrigen alkalischen Lösungen und anderen chemischen Medien
• Breiter Temperaturbereich für Einsatz in klimatisch rauen Umgebungsbedingungen

Anwendungsgebiete

• Verbindungsleitung zwischen Servoregler und Encoder / Resolver
• Verbindungsleitung zwischen Servoregler und Tachogenerator
• In Energieführungsketten oder ortsveränderlichen Maschinenteilen
• Speziell im Nassbereich von Werkzeugmaschinen und Transferstraßen
• Fließ- und Montagebänder, Fertigungsstraßen, in Maschinen aller Art
• Im Innen- und Außenbereich

Produkteigenschaften

• Flammwidrigkeit:
  UL/CSA: VW-1, FT1
  IEC/EN: 60332-1-2
• Halogenfreie Materialien
• Kapazitätsarme Konstruktion
• Abriebfest und kerbzäh
• Ölbeständig

Norm-Referenzen / Zulassungen

• UL AWM Style 20236
• CSA AWM IA/B; IIA/B FT 1
• UL File No. E63634
• Bei Einsatz in Energieführungsketten: Bitte Montagerichtlinie Anhang T3 beachten

Aufbau

• Feindrähtiger bzw. feinstdrähtiger, verzinnter Kupferleiter
• Aderisolation: Polypropylen (PP)
• Adern (bzw. Aderpaare) in Lagen oder Bündel verseilt
• Weitere Details: siehe Datenblatt
• Vliesbewicklung
• Mantel aus Polyurethan (PUR), grün (RAL 6018)

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM 5.0 Class-Description: Steuerleitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Steuerleitung

Ader-Ident-Code

• Details siehe Datenblatt ÖLFLEX® SERVO FD 798 CP

Leiteraufbau

• Feindrähtig bzw. feinstdrähtig

Mindestbiegeradius

• Bewegt: ab 7,5 x Außendurchmesser
• Fest verlegt: 4 x Außendurchmesser

Nennspannung

• IEC: 30 V
• UL & CSA: 30 V

Prüfspannung

• Ader/Ader: 1500 V eff
• Ader/Schirm: 750 V eff

Temperaturbereich

• Bewegt: -40°C bis +90°C
  (UL/CSA: +80°C)
• Fest verlegt: -50°C bis +90°C
  (UL/CSA: +80°C)

Biegezyklen & Einsatzparameter

• Siehe Auswahltabelle A2-1 im Anhang unseres Online-Katalogs
