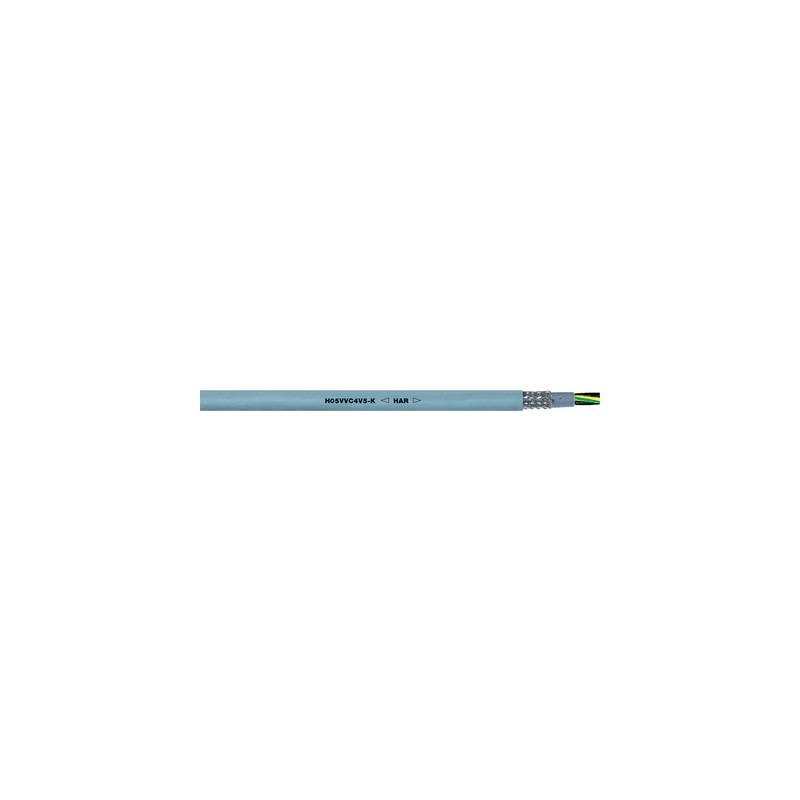

0035727 LAPP ÖLFLEX 140 CY H05VVC4V5-K 34G1

Nutzen

• Hohe Akzeptanz in Europa durch Harmonisierung

Anwendungsgebiete

• Anlagenbau
  Maschinenbau
  Heiz- und Klimatechnik
• Werkzeugmaschinen
• Überwiegend in trockenen, feuchten und nassen Räumen (auch Wasser-Öl-Gemische), jedoch nicht im Freien
• Feste Verlegung als auch gelegentlich flexible Anwendung bei freier, nicht ständig wiederkehrender Bewegung ohne Zugbelastung oder zwangsweiser Führung und mittlerer mechanischer Beanspruchung
• In EMV kritischer Umgebung
  (Elektromagnetische Verträglichkeit)

Produkteigenschaften

• Flammwidrig nach IEC 60332-1-2
• Ölbeständig nach EN 50363-4-1: TM5
• Hoher Bedeckungsgrad der Abschirmung
  geringer Kopplungswiderstand
  (max. 250 Ω/km bei 30 MHz)

Norm-Referenzen / Zulassungen

• EN 50525-2-51

Aufbau

• Feindrähtige Litze aus blanken Kupferdrähten
• PVC Aderisolation
• Adern in Lagen verseilt
• PVC- Innenmantel, grau
• Kupfergeflecht, verzinnt
• Mantel: PVC, erhöht ölbeständig, grau (ähnlich RAL 7001)

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM 5.0 Class-Description: Steuerleitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Steuerleitung

Ader-Ident-Code

• Schwarz mit weißen Nummern nach VDE 0293-334

Leiteraufbau

• Feindrähtig nach VDE 0295,
  Klasse 5 / IEC 60228 Cl.5

Mindestbiegeradius

• Gelegentlich bewegt: 20 x Außendurchmesser
• Fest verlegt: 6 x Außendurchmesser

Nennspannung

• U₀/U: 300/500 V

Prüfspannung

• 2000 V

Schutzleiter

• G = mit Schutzleiter GN/GE
• X = ohne Schutzleiter

Temperaturbereich

• Gelegentlich bewegt: -5°C bis +70°C
• Fest verlegt: -40°C bis +70°C
