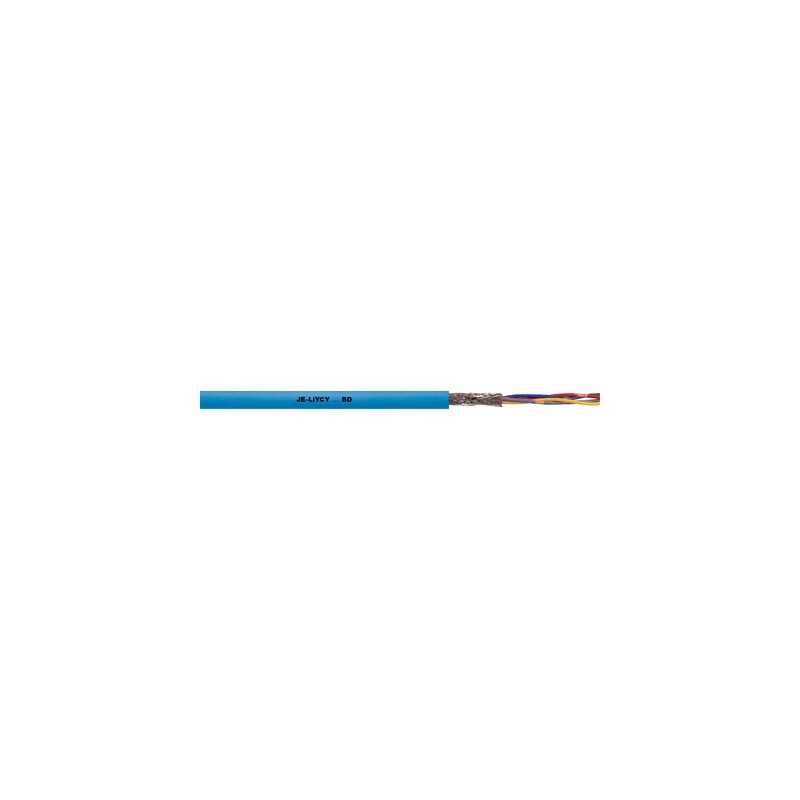

0034228 LAPP JE-LiYCY... BD EB 40X2X0,5

Nutzen

• Gesamtschirm minimiert elektrische
  Störeinflüsse
• Entkopplung von Stromkreisen durch TP-Aufbau (Über- und Nebensprecheffekte)

Anwendungsgebiete

• Verbindungsleitung in der Elektronik, in der Meß-, Steuer-, Regel- und Signaltechnik
• Außerdem wird diese Leitung auch als Impuls- und Datenübertragungsleitung verwendet
• JE-LiYCY...BD hat sich auch als Anschlussleitung für Fernsprechanlagen wie z.B. Ruf- und Gegensprechanlagen sehr bewährt
• Zur festen Verlegung auf und unter Putz in trockenen und feuchten Räumen

Produkteigenschaften

• Die 2-paarige Version (2x2x0,5) ist zum Stern-Vierer verseilt
• Flammwidrig nach IEC 60332-1-2
• JE-LiYCY...BDEB
  :
  Für eigensichere Stromkreise (Zündschutzart i - Eigensicherheit) nach IEC 60079-14:2013 / EN 60079-14:2014 / VDE 0165-1:2014, Abschnitt 16.2.2

Norm-Referenzen / Zulassungen

• Gemäß DIN VDE 0815Bauart JE-LiYCY...BD

Aufbau

• 7-drähtige Litze aus blanken Kupferdrähten
• Aderisolation aus PVC
• 2 Adern zum Paar und 4 Paare zum Bündel verseilt (bei 2 x 2 x 0,5 als Sternvierer)
• Bündel in Lagen verseilt,
  Folienbewicklung,
  Abschirmgeflecht aus verzinnten Kupferdrähten
• Außenmantel aus PVC
  Außenmantelfarbe: himmelblau (RAL 5015)

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000829
• ETIM 5.0 Class-Description: Telekommunikationskabel

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000829
• ETIM 6.0 Class-Description: Telekommunikationskabel

Ader-Ident-Code

• nach VDE 0815, siehe Anhang T10

Betriebskapazität

• max. 100 nF/km

Kopplung

• ca. 200 pF/100 m

Induktivität

• ca. 0,65 mH/km

Leiteraufbau

• mehrdrähtig, 7 x 0,3mm

Mindestbiegeradius

• Gelegentlich bewegt: 15 x Außendurchmesser
• Fest verlegt: 5 x Außendurchmesser

Prüfspannung

• Ader/Ader: 1000 V
• Ader/Schirm: 2000 V

Schleifenwiderstand

• max. 78,4 Ohm/km

Temperaturbereich

• Gelegentlich bewegt: -5°C bis +50°C
• Fest verlegt: -30°C bis +70°C
