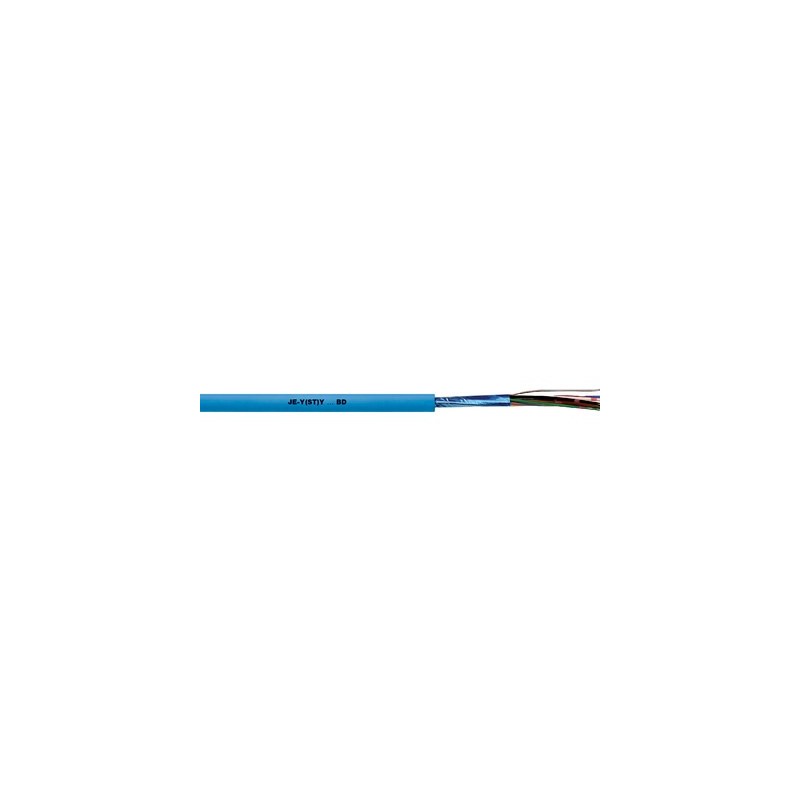

0034126 LAPP JE-Y(ST)UND... BD EB 32X2X0,8

Nutzen

• Hervorragend geeignet für kostengünstige Montage wie z.B. Anschlüsse in der Schneid-Klemm-Technik.
• Statischer Schirm aus Aluminium-kaschierter Kunststoff-Folie mit Beilaufdraht minimiert den Störeinfluss von hochfrequenten, elektromagnetischen Feldern
• Entkopplung von Stromkreisen durch TP-Aufbau (Über- und Nebensprecheffekte)

Anwendungsgebiete

• Verbindungsleitung für feste Verlegung in industriellen Steuersystemen, wie sie in der Meß-, Steuer-, Regelungstechnik sowie Signal- und Datentechnik benötigt werden
• Industrie-Elektronik
• Zur festen Verlegung auf und unter Putz in trockenen und feuchten Räumen

Produkteigenschaften

• Die 2-paarige Version (2x2x0,8) ist zum Stern-Vierer verseilt
• Flammwidrig nach IEC 60332-1-2
• JE-Y(ST)Y...BDEB
  :
  Für eigensichere Stromkreise (Zündschutzart i - Eigensicherheit) nach IEC 60079-14:2013 / EN 60079-14:2014 / VDE 0165-1:2014, Abschnitt 16.2.2

Norm-Referenzen / Zulassungen

• Gemäß DIN VDE 0815Bauart JE-Y(ST)Y...BD

Aufbau

• Massiver blanker Kupferleiter
• Aderisolation aus PVC
• 2 Adern zum Paar und 4 Paare zum Bündel verseilt (bei 2 x 2 x 0,8 als Sternvierer)
• Folienbewicklung,
  statischer Schirm aus Aluminium-kaschierter Kunststoff-Folie mit Kupfer-Beidraht
• Außenmantel aus PVC
  Außenmantelfarbe: himmelblau (RAL 5015)

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000829
• ETIM 5.0 Class-Description: Telekommunikationskabel

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000829
• ETIM 6.0 Class-Description: Telekommunikationskabel

Ader-Ident-Code

• nach VDE 0815, siehe Anhang T10

Betriebskapazität

• max. 100 nF/km

Kopplung

• ca. 200 pF/100 m

Induktivität

• ca. 0,65 mH/km

Leiteraufbau

• Eindrähtig (Massivleiter)
• 0,8 mm: 0,50 mm²

Mindestbiegeradius

• Fest verlegt: 6 x Außendurchmesser

Prüfspannung

• Ader/Ader: 1000 V
• Ader/Schirm: 2000 V

Schleifenwiderstand

• max. 73,2 Ohm/km

Temperaturbereich

• Gelegentlich bewegt: -5°C bis +50°C
• Fest verlegt: -30°C bis +70°C
