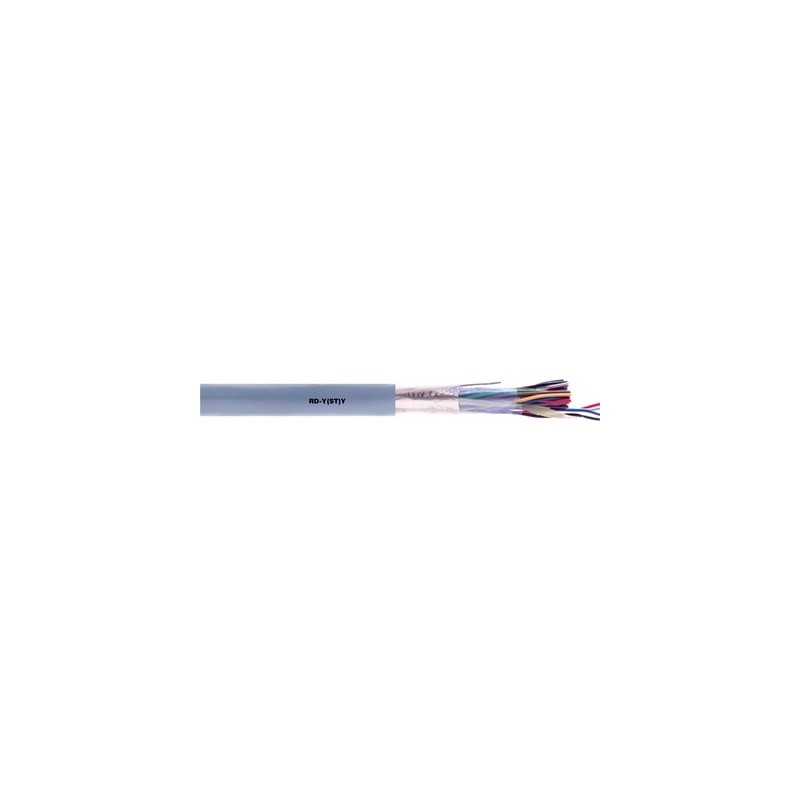

0032477 LAPP RD-Y(ST)Y 48x2x0,5 GY

Nutzen

• Entkopplung von Stromkreisen durch TP-Aufbau (Über- und Nebensprecheffekte)

Anwendungsgebiete

• RD-Y(ST)Y ist als Datenübertragungskabel in Bereichen wie Überwachungsanlagen, Kontrolleinheiten u.ä. eingesetzt
• Meß-, Steuer- und Regelungstechnik, sowie für Leitstände von Kraftwerks- und Industrieanlagen
• Übertragung analoger und digitaler Signale bis zu einer Frequenz von etwa 10 kHz möglich
• Ist vorgesehen für feste Verlegung innerhalb geschlossener Räume.

Produkteigenschaften

• Außenmantelfarbe: grau oder
  blau für eigensichere Anlagen
• Variante mit 2 Doppeladern zum Sternvierer verseilt
• Flammwidrig nach IEC 60332-1-2

Norm-Referenzen / Zulassungen

• In Anlehnung an DIN VDE 0815

Aufbau

• 7-drähtige Litze aus blanken Kupferdrähten
  Aderisolation aus PVC
• Adern zu Paaren verseilt,
  je 4 Paare zu einem Bündel verseilt,
  Bündel in Lagen,
  Bündelkennzeichnung durch Zahlenfolie
• Statischer Schirm aus Aluminium-kaschierter Kunststoff-Folie mit verzinnter Beilauflitze
• Außenmantel aus PVC
• Außenmantelfarbe: grau

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM 5.0 Class-Description: Steuerleitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Steuerleitung

Ader-Ident-Code

• Paar-Nr.1: a-Ader: blau; b-Ader: rot
  Paar-Nr.2: a-Ader: grau; b-Ader: gelb
• Paar-Nr.3: a-Ader: grün; b-Ader: braun
  Paar-Nr.4: a-Ader: weiß; b-Ader: schwarz

Betriebskapazität

• Bei 800 Hz: ≤ 100 nF/km
  bei Kabeln bis 4 Doppeladern dürfen die Werte um 20 % überschritten werden.

Leiterwiderstand

• (Schleife): ≤ 73,6 Ohm/km

Leitungsdämpfung / Dämpfung

• Bei 1 kHz ca. 1,2 dB/km
• Bei 10 kHz ca. 2,8 dB/km

Mindestbiegeradius

• Gelegentlich bewegt: 15 x Außendurchmesser
• Fest verlegt: 7,5 x Außendurchmesser

Nahnebensprechdämpfung

• Bei 10 kHz und 500 m Kabellänge:
  min. 60 dB

Prüfspannung

• A/A: 2000 V
• A/S: 2000 V

Wellenwiderstand

• Bei 1 kHz ca. 370 Ohm
• Bei 10 kHz ca. 130 Ohm

Temperaturbereich

• Gelegentlich bewegt: -5°C bis +50°C
• Fest verlegt: -40°C bis +80°C
