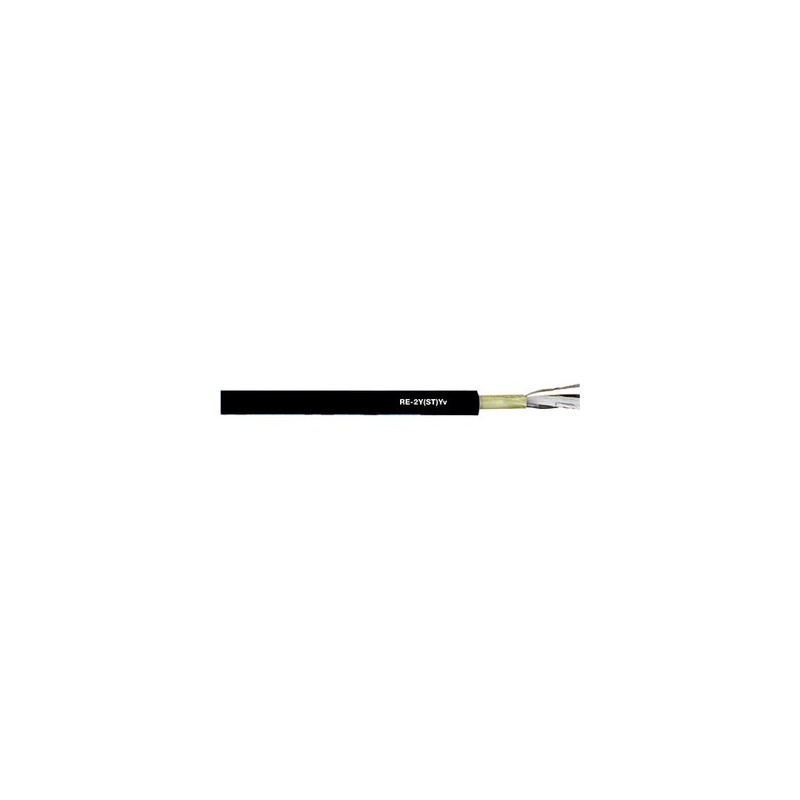

0032432 UNITRONIC RE-2Y(ST)YV 4X2X1,3 BK LAPP Rechnerkabel mit verstärktem Außenmantel

Nutzen

• Statischer Schirm aus Aluminium-kaschierter Kunststoff-Folie mit Beilaufdraht minimiert den Störeinfluss von hochfrequenten, elektromagnetischen Feldern
• Entkopplung von Stromkreisen durch TP-Aufbau (Über- und Nebensprecheffekte)
• Geringe Betriebskapazität durch Polyolefin-basierte Isoliermischung

Anwendungsgebiete

• In der Mess-, Regel- und Steuerungstechnik
• Elektrisch überall dort einsetzbar, wo moderne Prozeßrechner eine Fülle von Daten verarbeiten müssen, z.B. Großrechner-Anlagen in Müllverbrennungsanlagen, aber auch Kläranlagen
• Die Kabel sind für feste Verlegung in trockenen und feuchten Räumen sowie mit schwarzem Außenmantel auch für Einsatz im Freien geeignet
• Dank verstärkter, nominaler Mindestdurchschnitts-Wandstärke des Außenmantels von mindestens 1,8 mm für Anwendungen, in denen sich verstärkte Außenmäntel als vorteilhaft erweisen können

Produkteigenschaften

• Außenmantelfarbe:
  schwarz für Verlegung im Freien geeignet
  oder blau für eigensichere Anlagen
• Flammwidrig nach IEC 60332-1-2

Norm-Referenzen / Zulassungen

• In Anlehnung an EN 50288-7

Aufbau

• 7-drähtige Litze aus blanken Kupferdrähten,
  Aderisolation aus Polyethylen (PE),
  Adern zu Paaren verseilt,
  Paare in Lagen verseilt
• Gesamte Verseilung enthält eine
  Kommunikationsader (Aderfarbe orange);
  bei einpaarigen Versionen entfällt die Kommunikationsader.
• Folienbewicklung,
  statischer Schirm aus Aluminium-kaschierter Kunststoff-Folie mit verzinnter Beilauflitze
• Verstärkter Außenmantel aus PVC
• Außenmantelfarbe: schwarz (RAL 9005)
  oder blau (RAL 5015)

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM 5.0 Class-Description: Steuerleitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Steuerleitung

Ader-Ident-Code

• a-Ader: schwarz; b-Ader: weiß
  mit fortlaufenden Nummern:
  1-1, 2-2, 3-3, 4-4 etc.
• Dreier Version: schwarz, weiß, rot

Betriebskapazität

• (Richtwerte bei 800 Hz):
  A/A: 0,5 mm²: max. 75 nF/km
• (Richtwerte bei 800 Hz):
  A/A: 1,3 mm²: max. 100 nF/km

Leiterwiderstand

• 0,5 mm²: max. 39,2 Ohm/km
• 1,3 mm²: max. 14,3 Ohm/km

Mindestbiegeradius

• Gelegentlich bewegt: 15 x Außendurchmesser
• Fest verlegt: 7,5 x Außendurchmesser

Nahnebensprechdämpfung

• Bei 60 kHz min. 0,88 dB/km

Prüfspannung

• Ader/Ader: 2000 V
• Ader/Schirm: 1000 V

Wellenwiderstand

• ca. 100 Ohm

Temperaturbereich

• Gelegentlich bewegt: -5°C bis +50°C
• Fest verlegt: -40°C bis +80°C
