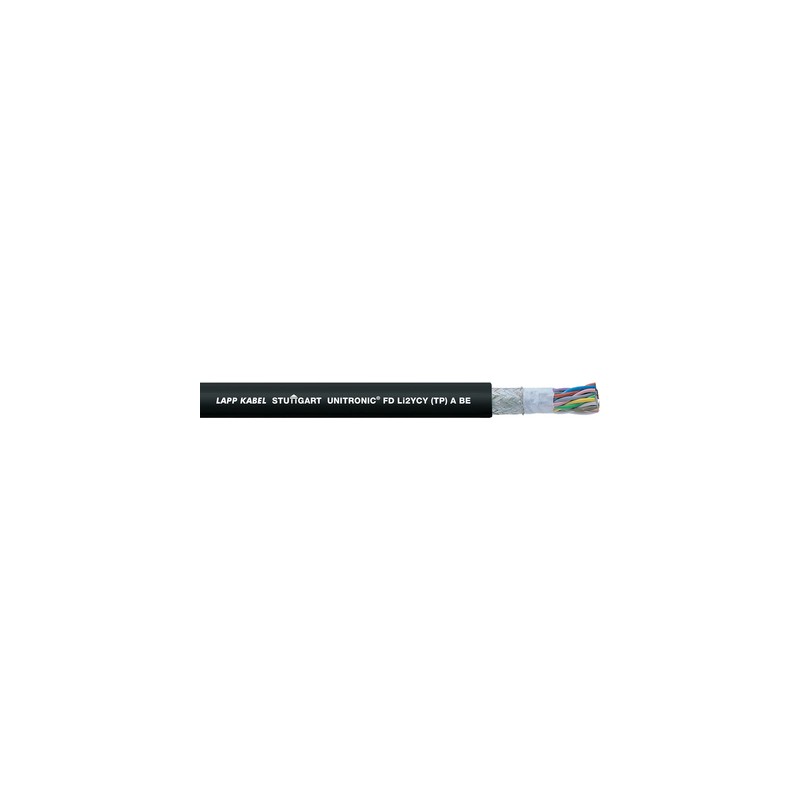

0031387 LAPP UNITRONIC FD Li2YCY (TP) A BE 2X2X0,25

Nutzen

• Verbesserte Übertragungseigenschaften dank kapazitätsarmer Aderisolation und Paarverseilung
• Spezifikation der Leitung optimiert für Schleppketten-Einsatz in den USA auf Basis NFPA 79, Abschnitt 12.9.2

Anwendungsgebiete

• Verwendung in Mess-, Steuer- und Regelungsstromkreisen
• Linearroboter, Handhabungsautomaten
• Schleppketten-Einsatz - im Fall horizontaler Installation Verfahrwege bis 50 m
• Beim Einsatz in Schleppketten: Bitte beachten Sie die Montagerichtlinie Tabelle T3

Produkteigenschaften

• Kapazitätsarm
• EMV-optimiert dank Gesamtschirmgeflecht aus Kupfer
• Flexibilität für Einsatz in Schleppketten/Energieführungsketten
• Ölbeständig nach DIN EN 50290-2-22 (TM54)
• Flammwidrig nach IEC 60332-1-2,
  UL VW-1, Cable Flame Test, CSA FT 1

Norm-Referenzen / Zulassungen

• In Anlehnung an VDE 0812
• UL AWM Style 2570 80°C 1000V (external interconnection) für die USA (UL File No.: E63634) und u. a. in Bezug auf NFPA 79, Abschnitt 12.9.2
• AWM I/II A/B 80°C 1000V gemäß CSA C22.2 No. 210-15, zertifiziert von UL (cRU) für Kanada
• EU-Konformität und -Kennzeichnung zu und nach der europäischen RoHS-Richtlinie

Aufbau

• Flexibler Leiter aus blanken Kupferdrähten
• Kapazitätsarme PE-Aderisolation
• Vliesbewicklung
• Kupfergeflecht, verzinnt
• Außenmantel aus PVC
  Außenmantelfarbe: schwarz (ähnlich RAL 9005)

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM 5.0 Class-Description: Datenkabel

Ader-Ident-Code

• UNITRONIC^®
  FD Li2YCY (TP) A BE:
• DIN 47100, siehe Anhang T9

Betriebskapazität

• Bis 0,5 mm²: 60 nF/km
• Bis 1,0 mm²: 70 nF/km

Induktivität

• ca. 0,65 mH/km

Leiteraufbau

• Feindrähtig
• Ab 0,5 mm²: Feinstdrähtig/Litzenleiterklasse 6 gemäß IEC 60228/VDE 0295

Mindestbiegeradius

• Bewegt: 7,5 x Außendurchmesser
• Fest verlegt: 4 x Außendurchmesser

Schleifenwiderstand

• Ohm'sch (DC) und Schleife/bidirektional, bei 20 °C
• 0,14 mm² (26 AWG): 276,0 Ω∕km;
  0,25 mm² (24 AWG): 158,0 Ω∕km;
  0,34 mm² (22 AWG): 110,8 Ω∕km;
  0,5 mm² (21 AWG): 78,0 Ω∕km;
  0,75 mm² (19 AWG): 52,0 Ω∕km;
  1 mm² (18 AWG): 39,0 Ω∕km

Temperaturbereich

• Bewegt:
  VDE: -5 °C bis 70 °C
  UL AWM: -5 °C bis 80 °C
• Fest verlegt:
  VDE: -40 °C bis 70 °C
  UL AWM: -5 °C bis 80 °C
