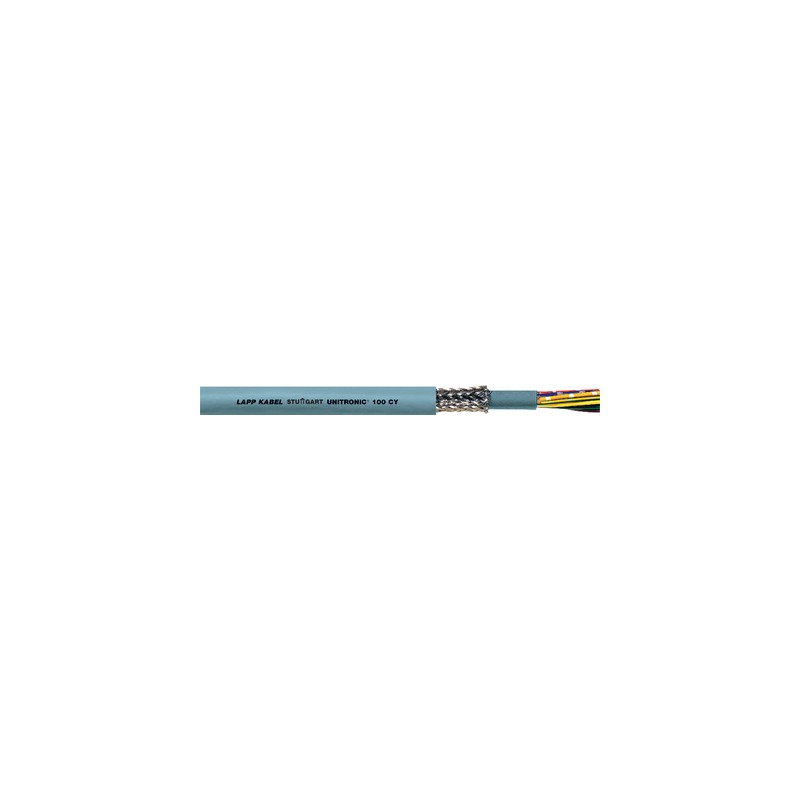

0031070 LAPP UNITRONIC 100 CY 5x0,34

Anwendungsgebiete

• Diese Steuer- und Signalleitungen werden im Milliampèrebereich der Elektronik, für Rechenanlagen, elektronische Steuer- und Regelgeräte, Büromaschinen, Waagen usw. eingesetzt - überall dort, wo Steuerleitungen in kleinen Dimensionen gebraucht werden.

Produkteigenschaften

• Robuster, flexibler und widerstandsfähiger Außenmantel
• Kleiner Außendurchmesser trotz hoher
  Aderzahlen
• Leitung wie UNITRONIC® 100, jedoch mit Cu-Abschirmgeflecht
• Flammwidrig nach IEC 60332-1-2
• Ab 3 Adern mit Schutzleiter (grün/gelb)
  2 Adern (schwarz/blau)

Norm-Referenzen / Zulassungen

• In Anlehnung an: VDE 0814 bzw. VDE 0812

Aufbau

• Feindrähtige/mehrdrähtige (0,34 mm²) Litze aus blanken Kupferdrähten
• Aderisolation aus PVC
• Innenmantel aus PVC
• Bei Leiterquerschnitt 0,14 mm² wird anstelle des Innenmantels eine Polyesterfolie unter dem Abschirmgeflecht verwendet.
• Kupfergeflecht, verzinnt
• Außenmantel aus PVC
  Außenmantelfarbe: grau (RAL 7001)

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM 5.0 Class-Description: Steuerleitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Steuerleitung

Ader-Ident-Code

• UNITRONIC® Farbcode siehe Tabelle T7

Betriebskapazität

• ca. 120 nF/km

Induktivität

• ca. 0,7 mH/km

Leiteraufbau

• Litze, feindrähtig
  0,34 mm²: 7-drähtig

Mindestbiegeradius

• Gelegentlich bewegt: 20 x Außendurchmesser
• Fest verlegt: 6 x Außendurchmesser

Schutzleiter

• Grün/gelb

Temperaturbereich

• Gelegentlich bewegt: -5°C bis +70°C
• Fest verlegt: -40°C bis +80°C
