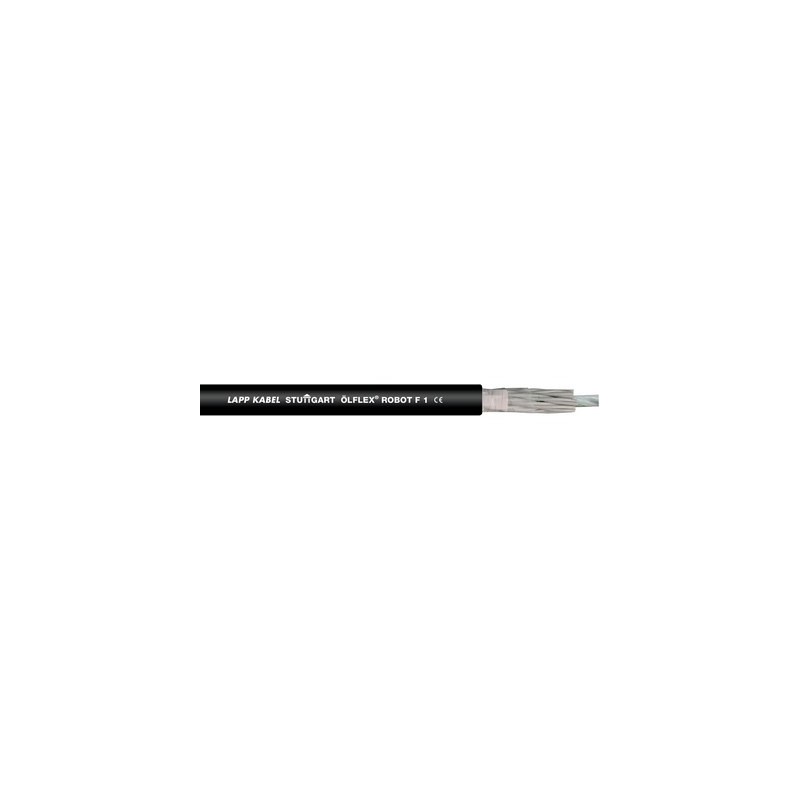

0029616 LAPP ÖLFLEX ROBOTER F1 14G1

Nutzen

• Erlaubt schnellere Bewegungsabläufe und steigert dadurch die wirtschaftliche Effizienz von Maschinen
• Langlebig bei rauem Einsatz durch widerstandsfähiges PUR Mantelmaterial
• Unempfindlich bei Kontakt mit vielen mineralölbasierten Schmiermitteln, verdünnten Säuren, wässrigen alkalischen Lösungen und anderen chemischen Medien
• Breiter Temperaturbereich für Einsatz in klimatisch rauen Umgebungsbedingungen
• Zertifiziert für die USA und Kanada für exportorientierte Maschinen-, Geräte- und Apparatebauer

Anwendungsgebiete

• Industrie- und Werkzeugmaschinen
• Handhabungsautomaten
• Automobilindustrie
• In Energieführungsketten oder ortsveränderlichen Maschinenteilen
• In Schlauchpaketen von Knickarm-Robotern sowie für den Einsatz in Portalrobotern

Produkteigenschaften

• Abriebfest und kerbzäh
• Flammwidrig
• Erhöht ölbeständig
• Kälteflexibel
• Adhäsionsarme Oberfläche

Norm-Referenzen / Zulassungen

• UL AWM Style 20940
  cUL AWM I/II A/B
• UL File No. E213974
• Ausgelegt für bis zu 10 Millionen Torsionszyklen
• Bei Einsatz in Energieführungsketten: Bitte Montagerichtlinie Anhang T3 beachten
• Für Verfahrwege bis 10 m

Aufbau

• Feinstdrähtige Litze, 0,14mm² - 0,5mm² aus verzinnten Cu-Drähten, darüber blank
• Aderisolation aus TPE
• Adern (bzw. Aderpaare) in Lagen oder Bündel verseilt
• Bewicklung aus PTFE Band
• Umlegung aus verzinnten Kupferdrähten bei Versionen mit individuellem Paarschirm
• Mantel aus Polyurethan, Farbe anthrazit

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM 5.0 Class-Description: Steuerleitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Steuerleitung

Ader-Ident-Code

• Bis 0,34 mm²: Adern DIN 47100
• Ab 0,5 mm²: weiße Adern mit schwarzen Nummern, Adern von geschirmtem Paar (2 x 1,0) sind mit Nr. 1 + 2 markiert

Leiteraufbau

• Feinstdrähtig

Torsion

• Torsionslast max. ± 360 °/m

Mindestbiegeradius

• Flexibler Einsatz: 10 x Außendurchmesser
• Fest verlegt: 4 x Außendurchmesser

Nennspannung

• IEC: bis 0,34mm² 250 Vss.
  0,5 - 2,5mm² U₀/U 300/500 V
  UL/CSA: bis 1,5mm² 600 V,
  ab 2,5mm² 1000 V

Prüfspannung

• Bis 0,34 mm²: 1500 V
• ab 0,5 mm²: 2000 V

Schutzleiter

• G = mit Schutzleiter GN/GE
• X = ohne Schutzleiter

Temperaturbereich

• Bewegt: -40°C bis +80°C
  Fest verlegt: -50°C bis +80°C
