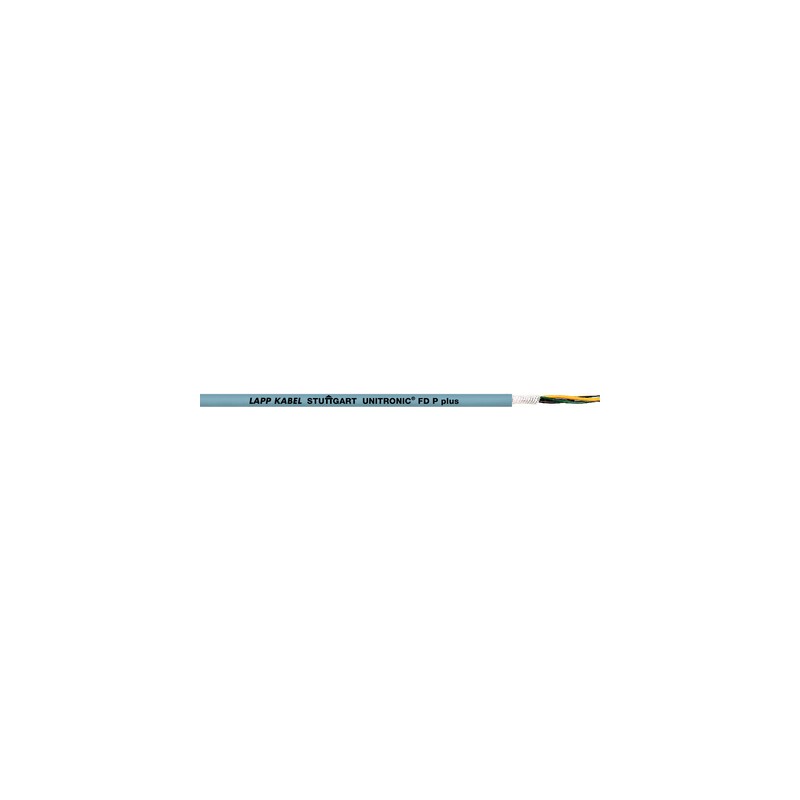

0028680 LAPP UNITRONIC FD P PLUS BEI 12X0,25

Nutzen

• Bewährt und einsatzerprobt
• Breiter Temperaturbereich für Einsatz in klimatisch rauen Umgebungsbedingungen
• UL-AWM-Nennspannung 1000V bei interner, geschützter Verdrahtung (z.B. innerhalb Industrial Platform unter Field Labeling) ermöglicht interne Verlegung direkt neben Anschlussleitungen mit angewandter UL-Nennspannung 1kV
• In USA im Inneren von Industriemaschinen und in Schleppketten innerhalb der Industrial Platform unter Field Labeling (zur Prüfung durch AHJ), lt. NFPA 79, Abschnitt 12.9.2 (Ausnahme 3 unter 12.9.2: Bis 1 mm² und <16 AWG)

Anwendungsgebiete

• Hochflexible Datenleitung mit PUR-Außenmantel, für höchste Standzeitanforderung auch in rauer klimatischer Umgebung
• Verwendung in Mess-, Steuer- und Regelungsstromkreisen
• Aufwändiges Design für hohe Performance in Schleppketten
• Beim Einsatz in Schleppketten: Bitte beachten Sie die Montagerichtlinie Tabelle T3

Produkteigenschaften

• PUR-Außenmantel, schnittfest und kerbzäh, beständig gegen mineralische Öle und gegen Abrieb im Schleppketteneinsatz
• Im Allgemeinen für Einsatz im Freien (nicht in Nordamerika), dank UV- und Ozon-Beständigkeit
• Flammwidrigkeiten: IEC 60332-1-2, FT2 (Horizontal flame test)
• Halogenfrei, kapazitätsarm und
  kälteflexibel bis -40°C
• Adhäsionsarme Oberfläche, hydrolyse- und mikrobenbeständig, ölbeständig

Norm-Referenzen / Zulassungen

• In Anlehnung an VDE 0812
• cRUus AWM, zertifiziert durch UL (UL: E63634): UL AWM Style 21576 sowie AWM A/B I/II

Aufbau

• Feinstdrähtige Litze aus blanken Kupferdrähten
• Aderisolation auf Polyolefin-Basis
• Vliesbewicklung
• Außenmantel aus PUR-Spezialmischung
  Außenmantelfarbe: grau (RAL 7001)

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM 5.0 Class-Description: Datenkabel

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000830
• ETIM 6.0 Class-Description: Datenkabel

Ader-Ident-Code

• DIN 47100, siehe Anhang T9

Betriebskapazität

• A/A ca. 60 nF/km

Induktivität

• ca. 0,65 mH/km

Leiteraufbau

• Litze, feinstdrähtig

Mindestbiegeradius

• Bewegt: 5 x Außendurchmesser
• Fest verlegt: 3 x Außendurchmesser

Prüfspannung

• 1500 V

Temperaturbereich

• Bewegt: -40°C bis +80°C
• Fest verlegt: -40°C bis +80°C
  cRUus AWM: max. +80°C
