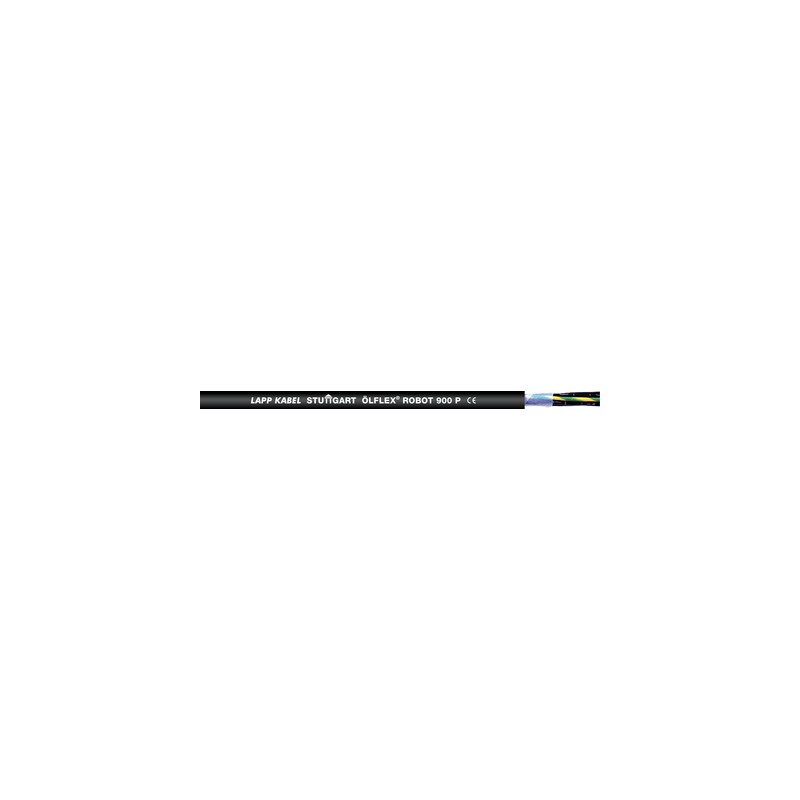

0028400 LAPP ÖLFLEX ROBOTER 900 P 3G16

Nutzen

• Platzsparend aufgrund kleiner Kabeldurchmesser
• Langlebig bei rauem Einsatz durch widerstandsfähiges PUR Mantelmaterial
• Unempfindlich bei Kontakt mit vielen mineralölbasierten Schmiermitteln, verdünnten Säuren, wässrigen alkalischen Lösungen und anderen chemischen Medien
• Breiter Temperaturbereich für Einsatz in klimatisch rauen Umgebungsbedingungen

Anwendungsgebiete

• Industrie- und Werkzeugmaschinen
• Handhabungsautomaten
• Automobilindustrie
• In Energieführungsketten oder ortsveränderlichen Maschinenteilen
• In Schlauchpaketen von Knickarm-Robotern sowie für den Einsatz in Portalrobotern

Produkteigenschaften

• Abriebfest und kerbzäh
• Flammwidrig
• Erhöht ölbeständig
• Kälteflexibel
• Adhäsionsarme Oberfläche

Norm-Referenzen / Zulassungen

• Ausgelegt für bis zu 5 Millionen Torsionszyklen
• Bei Einsatz in Energieführungsketten: Bitte Montagerichtlinie Anhang T3 beachten
• Für Verfahrwege bis 10 m

Aufbau

• Fein- bzw. feinstdrähtige Litze aus blanken Kupferdrähten
• Aderisolation aus TPE
• Adern in Lagen verseilt
• Versionen mit zusätzlichem Kern-Paar:
  2 Adern zum Paar verseilt, PTFE-Bandbewicklung, Umlegung aus verzinnten Kupferdrähten, PUR-Innenmantel
• Bewicklung aus PTFE Band
• Mantel aus Polyurethan, schwarz (ähnl. RAL 9005)

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM 5.0 Class-Description: Steuerleitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Steuerleitung

Ader-Ident-Code

• Bis 0,34 mm²: Adern DIN 47100
• Ab 0,5 mm²: schwarze Adern mit weißen Nummern, Adern von geschirmtem Paar (2 x 1,0) sind mit Nr. 1 + 2 markiert

Betriebskapazität

• A/A ca. 100 nF/km
• A/S ca. 120 nF/km

Induktivität

• ca. 0,7 mH/km

Leiteraufbau

• Feindrähtig bzw. feinstdrähtig

Torsion

• Torsionslast max. ± 360 °/m

Mindestbiegeradius

• Für flexiblen Einsatz: 15 x Außendurchmesser
• Fest verlegt: 4 x Außendurchmesser

Nennspannung

• bis 0,34 mm²: 48 V AC
• ab 0,5 mm² U₀/U: 300/500 V

Prüfspannung

• Bis 0,34 mm²: 1500 V
• ab 0,5 mm²: 3000 V

Schutzleiter

• G = mit Schutzleiter GN/GE
• X = ohne Schutzleiter

Temperaturbereich

• Bewegt: -40°C bis +80°C
  Fest verlegt: -50°C bis +80°C
