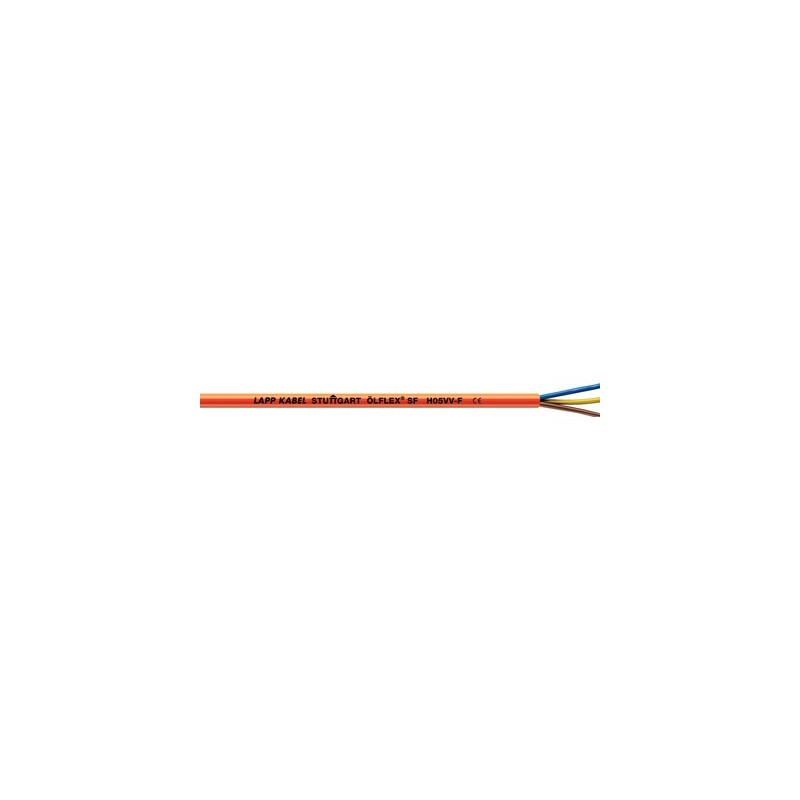

00275933 LAPP ÖLFLEX SF 5G0,75

Nutzen

• Hohe Akzeptanz in Europa durch Harmonisierung

Anwendungsgebiete

• Besonders geeignet für Haushaltsgeräte, Elektrowerkzeuge, Heimwerkermaschinen
• Leitungen der Bauart H05VV-F dürfen nicht in gewerblich genutzten Räumen verwendet werden, mit Ausnahme von Büroräumen.
• Nicht für die ständige Verwendung im Freien.

Produkteigenschaften

• Flammwidrig nach IEC 60332-1-2
• Hochflexibel / kälteflexibel
• Aufbau und Geometrie nach Harmonisierungs Dokument
• Ozonbeständig nach EN 50396

Norm-Referenzen / Zulassungen

• H05VV-F nach EN 50525-2-11, ab 6 Adern in Anlehnung an EN 50525-2-11

Aufbau

• Superfeinstdrähtige Litze aus blanken Kupferdrähten, Einzeldrahtdurchmesser 0,07 mm
• PVC Aderisolation, kälteflexibel
• PVC Mantel, kälteflexibel
  orange (ähnlich RAL 2003)

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC001578
• ETIM 5.0 Class-Description: Flexible Leitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC001578
• ETIM 6.0 Class-Description: Flexible Leitung

Ader-Ident-Code

• Farbig nach VDE 0293-308, siehe Anhang T9
• Ab 6 Adern: schwarz mit weißen Nummern

Leiteraufbau

• superfeinstdrähtig
  (0,07 mm Einzeldrahtdurchmesser)

Mindestbiegeradius

• Gelegentlich bewegt: 10 x Außendurchmesser
• Feste Verlegung: 4 x Außendurchmesser

Nennspannung

• U₀/U: 300/500 V

Prüfspannung

• 3000 V

Schutzleiter

• G = mit Schutzleiter GN/GE
• X = ohne Schutzleiter

Temperaturbereich

• Bewegt: -15°C to +60°C
