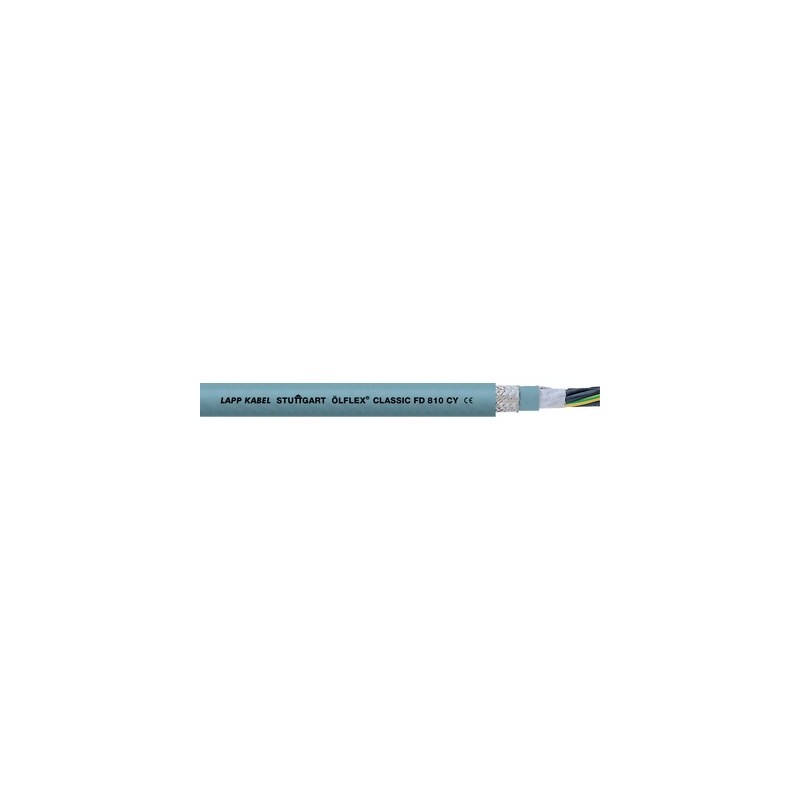

0026229 LAPP ÖLFLEX CLASSIC FD 810 CY 30G0,75

Nutzen

• Bewährt und einsatzerprobt
• Vielseitige Anwendungsmöglichkeiten
• Gutes Preis-/Leistungsverhältnis
• Zusätzliche Robustheit durch Innenmantel
• Kupferabschirmung zur Einhaltung der EMV und Schutz gegen elektromagnetische Störeinflüsse

Anwendungsgebiete

• In Energieführungsketten oder ortsveränderlichen Maschinenteilen
• Verwendung in Mess-, Steuer- und Regelungsstromkreisen
• Laststromkreise von elektrischen Betriebsmitteln in der Automatisierungstechnik
• Fließ- und Montagebänder, Fertigungsstraßen, in Maschinen aller Art
• Im Freien nicht ohne UV-Schutz und nur unter Beachtung des Temperaturbereichs

Produkteigenschaften

• Flammwidrig nach IEC 60332-1-2
• Adhäsionsarme Oberfläche
• EMV konform

Norm-Referenzen / Zulassungen

• Ader und Mantel in Anlehnung an VDE 0245/0285
• Bei Einsatz in Energieführungsketten: Bitte Montagerichtlinie Anhang T3 beachten

Aufbau

• Feinstdrähtige Litze aus blanken Kupferdrähten (Klasse 6)
• Aderisolation: PVC
• Adern mit kurzen Schlaglängen in Lagen verseilt
• PVC- Innenmantel, grau
• Kupfergeflecht, verzinnt
• Vliesbewicklung
• Mantel: PVC, grau (ähnlich RAL 7001)

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM 5.0 Class-Description: Steuerleitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Steuerleitung

Ader-Ident-Code

• Schwarz mit weißen Nummern nach VDE 0293-334

Leiteraufbau

• Feinstdrähtig nach VDE 0295, Klasse 6 / IEC 60228 Cl.6

Mindestbiegeradius

• Bewegt: ab 7,5 x Außendurchmesser
• Fest verlegt: 4 x Außendurchmesser

Nennspannung

• U₀/U: 300/500 V

Prüfspannung

• 4000 V

Schutzleiter

• G = mit Schutzleiter GN/GE
• X = ohne Schutzleiter

Temperaturbereich

• Bewegt: 0°C bis +70°C
• Fest verlegt: -40°C bis +80°C

Biegezyklen & Einsatzparameter

• Siehe Auswahltabelle A2-1 im Anhang unseres Online-Katalogs
