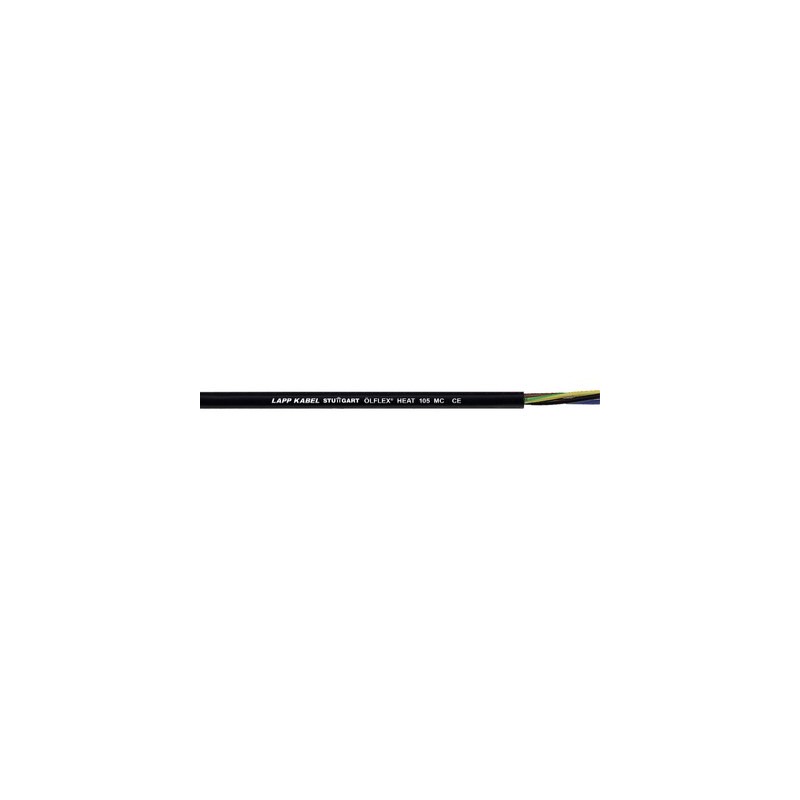

00260093 LAPP ÖLFLEX HEAT 105 MC 5G1

Nutzen

• Nahezu 30% höhere Maximaltemperatur im Vergleich zu herkömmlichen PVC Leitungen möglich

Anwendungsgebiete

• Für Anschluss an Motoren, Transformatoren, Spulen, Anlagen, Maschinen, Geräten, Schaltschränken und Einrichtungen mit erhöhter Betriebs- bzw. Umgebungstemperatur
• Im Innen- und Außenbereich

Produkteigenschaften

• Bei Raumtemperatur weitgehend beständig gegen eine Vielzahl von Ölen, Säuren und anderen chemischen Medien
• Flammwidrig nach IEC 60332-1-2
• Gute UV-Beständigkeit

Norm-Referenzen / Zulassungen

• In Anlehnung an EN 50525-2-11

Aufbau

• Feindrähtige Litze aus blanken Kupferdrähten
• Aderisolation aus wärmebeständigem PVC
• Adern in Lagen verseilt
• Außenmantel aus wärmebeständigem PVC,
  Farbe schwarz (RAL 9005)

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC001578
• ETIM 5.0 Class-Description: Flexible Leitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC001578
• ETIM 6.0 Class-Description: Flexible Leitung

Ader-Ident-Code

• Bis 5 Adern: nach VDE 0293-308 (Anhang T9)
• Ab 6 Adern: ÖLFLEX® Farbcode (Anhang T7)

Leiteraufbau

• Feindrähtig nach VDE 0295,
  Klasse 5 / IEC 60228 Cl.5

Mindestbiegeradius

• Gelegentlich bewegt: 15 x Außendurchmesser
• Feste Verlegung: 4 x Außendurchmesser

Nennspannung

• U₀/U: 300/500 V

Prüfspannung

• 2500 V

Schutzleiter

• G = mit Schutzleiter GN/GE
• X = ohne Schutzleiter

Temperaturbereich

• kurzzeitig: +105°C
