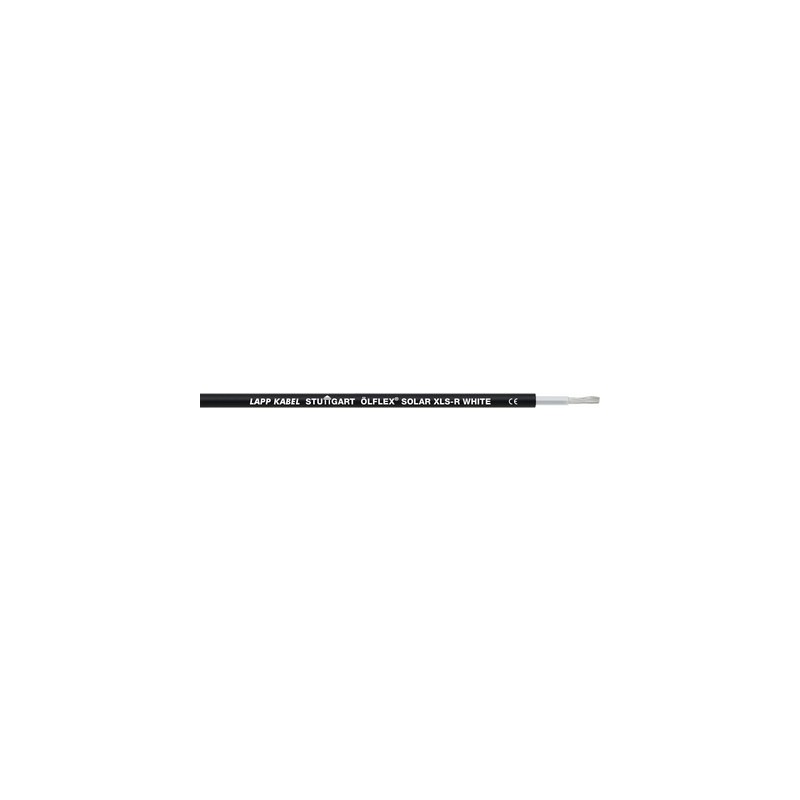

0023398 LAPP ÖLFLEX SOLAR XLS-R 1X10 WH/BK-BU

Nutzen

• Reduzierte Außendurchmesser ermöglichen raum- und gewichtseinsparende Verlegung
• Robust gegen mechanische Einwirkung
• Reduktion der Brandausweitung sowie der toxischen Rauchgasbildung im Brandfall
• Einextrudierter Farbstreifen sorgt für Verpolungssicherheit bei der Installation
• Exakte Mengenkontrolle bei Verlegung durch Metermarkierung auf dem Leitungsmantel

Anwendungsgebiete

• Für die Verkabelung von Solarmodulen sowie zur Verbindung der Modulreihen mit dem Wechselrichter
• Flexible oder gebäudeintegrierte PV-Anlagen
• Erdverlegbarkeit innerhalb erdverlegbarer Schutzrohre bei Sicherstellung Abführung Wasser/ Staunässe von der Leitungsoberfläche und bei Nutzung fachmännisch ausgeführten Kabelgrabens für das Schutzrohr mit mind. 50 cm rückgefülltem Erdreich (70 cm unter Straßen) über Warnband über Abdeckplatte über mind. 10 cm Sandschicht auf dem Schutzrohr, das seinerseits auf mind. 10 cm hohem Sandbett liegt (vgl.: VDE 0891-6, Abschnit 4.2)
• Nicht geeignet für direkte Erdverlegung, Verlegung gemäß IEC 60364-5-52 bzw. HD 60364-5-52
• Langzeitige, permanente Lagerung oder dauerhafter Betrieb in bzw. unter Wasser nicht zulässig

Produkteigenschaften

• Witterungs-/UV beständig nach HD 605/A1
• Ozonbeständig nach EN 50396
• Halogenfrei und flammwidrig
• Gute Kerb- und Abriebfestigkeit
• XLS-R = X-Linked Standard - Reduced
  Bewährte elektronenstrahlvernetzte Qualität

Aufbau

• Feindrähtiger, verzinnter Kupferleiter
• Aderisolation aus strahlenvernetztem Copolymer
• Aderfarbe: weiß
• Außenmantel aus strahlenvernetztem Copolymer
• Außenmantelfarbe: schwarz bzw. schwarz mit rotem oder blauem Streifen

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC001578
• ETIM 5.0 Class-Description: Flexible Leitung

Leiteraufbau

• Feindrähtig nach VDE 0295,
  Klasse 5 / IEC 60228 Cl.5

Mindestbiegeradius

• Feste Verlegung: 4 x Außendurchmesser

Nennspannung

• AC U₀/U : 600/1000 V
  DC U₀/U : 900/1500 V
  max. zulässige Systemspannung:
  DC 1,8 kV (Leiter-Leiter, nicht geerdetes System)

Prüfspannung

• AC 6500 V

Temperaturbereich

• Festverlegt: -40°C bis +100°C max. Leitertemperatur
