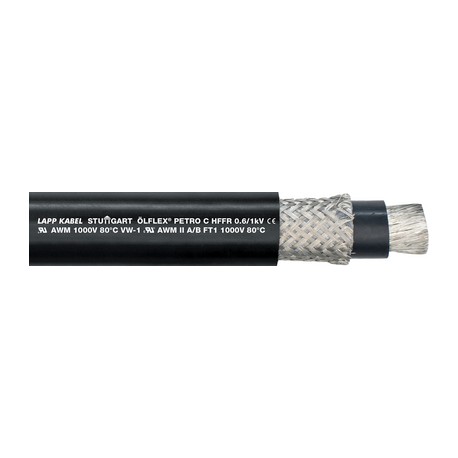

0023252 LAPP ÖLFLEX PETRO C HFFR 2X1,5 BK

Nutzen

• Unempfindlich bei Kontakt mit vielen mineralölbasierten Schmiermitteln, verdünnten Säuren, wässrigen alkalischen Lösungen und anderen chemischen Medien
• Reduzierte Brandausbreitung zum Schutz von Personen- und Sachgütern im Brandfall
• Breiter Temperaturbereich für Einsatz in klimatisch rauen Umgebungsbedingungen
• Kupfergeflecht zur Einhaltung der EMV und Abschirmung gegen elektromagnetische Störfelder
• Die mechanischen, thermischen und chemischen Eigenschaften machen das Produkt für viele Industriebereiche interessant

Anwendungsgebiete

• On- und Offshore Anwendungen
• Zur elektrischen Verbindung von Bohreinheiten, Pumpanlagen, Kompressoren oder auch Generatoren in rauer Umgebung
• Speziell im Nassbereich von Werkzeugmaschinen und Transferstraßen
• Chemische und petrochemische Industrie
• Im Innen- und Außenbereich

Produkteigenschaften

• Beständig gegen Öl und Bohrflüssigkeiten nach NEK TS 606:2016 sowie IEC 61892-4
• Brandverhalten:
  - Halogenfreiheit nach VDE 0472-815
  - Flammwidrigkeit nach IEC 60332-1-2
  - Keine Brandfortleitung nach
  IEC 60332-3-22 Cat. A
• UV-beständig nach ISO 4892-2
• Ozonbeständig nach EN 50396
• Salzwasserbeständig nach UL 1309

Norm-Referenzen / Zulassungen

• Einadrige Versionen:
  USA: UL AWM Style 11624
  Kanada: cUL AWM II A/B
• Mehradrige Versionen:
  USA: UL AWM Style 20234
  Kanada: cUL AWM II A/B

Aufbau

• Feindrähtiger, verzinnter Kupferleiter
• Aderisolation aus Polyolefinmischung
• Adern in Lagen verseilt
• Innenmantel aus halogenfreier Mischung
• Verzinntes Kupferabschirmgeflecht
• Außenmantel aus robustem Spezialpolymer, Farbe schwarz

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM 5.0 Class-Description: Steuerleitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Steuerleitung

Ader-Ident-Code

• Farbig nach VDE 0293-308, siehe Anhang T9
• Ab 6 Adern: schwarz mit weißen Nummern

Brandtest

• Flammwidrig nach IEC 60332-1-2,
  UL VW-1, Cable Flame Test, CSA FT 1
• Keine Brandfortleitung nach IEC 60332-3-22 Prüfart A

Leiteraufbau

• Feindrähtig nach VDE 0295, Klasse 5 / IEC 60228 Cl.5 ab 0,5 mm²

Mindestbiegeradius

• Gelegentlich bewegt: 20 x Außendurchmesser
• Fest verlegt: 6 x Außendurchmesser

Nennspannung

• IEC U₀/U: 600/1000 V
• UL/CSA: 1000 V

Prüfspannung

• 4000 V

Temperaturbereich

• Gelegentlich bewegt: -40°C bis +90°C
  (UL/CSA: +80°C)
• Fest verlegt: -50°C bis +90°C
  (UL/CSA: +80°C)
