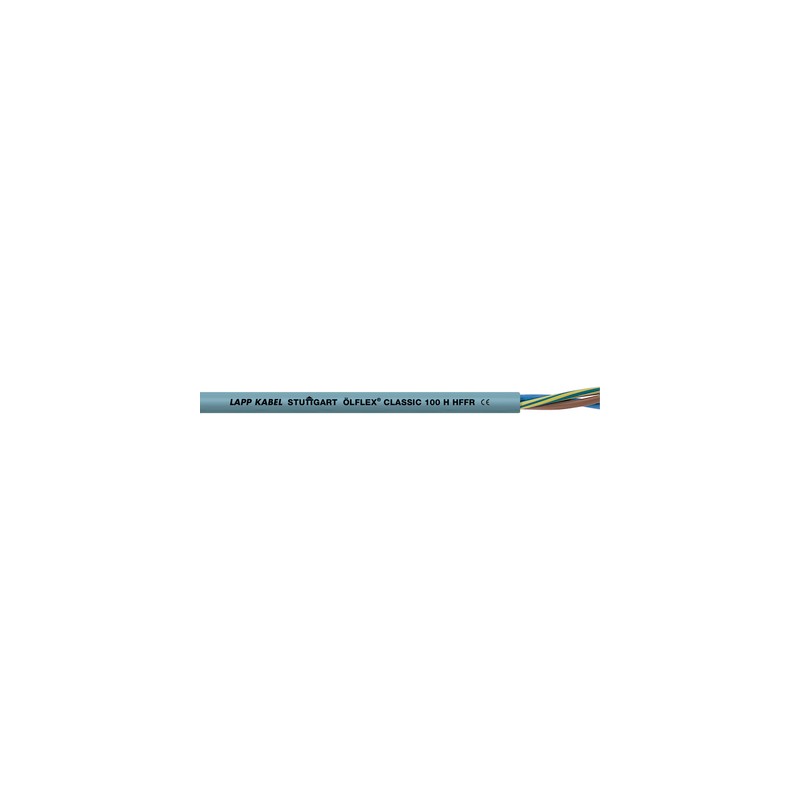

0014188 LAPP ÖLFLEX CLASSIC 100 H 4G120

Nutzen

• Einfache Handhabung und Installation aufgrund sehr flexibler Ausführung
• Großer Einsatzbereich durch hervorragende Produkteigenschaften

Anwendungsgebiete

• Öffentliche Gebäude, wie Flughäfen oder Bahnhöfe
• Anlagenbau, Maschinenbau
  Heiz- und Klimatechnik
  Veranstaltungstechnik
• Speziell dort, wo im Brandfall sowohl Menschen, Tiere als auch hohe Sachwerte durch Brandfolgen in hohem Maße gefährdet sind
• Geeignet für Torsionsanwendungen, die im Loop von Windkraftanlagen (WKA) typisch sind

Produkteigenschaften

• Flammwidrig nach IEC 60332-1-2
  (Flammausbreitung an einem Kabel)
• Keine Brandfortleitung nach IEC 60332-3-24 bzw. IEC 60332-3-25 (Flammausbreitung an senkrechtem Kabel- oder Aderbündel)
• Halogenfrei nach IEC 60754-1
  (Anteil halogensäurehaltiger Gase)
  Korrosivität der Brandgase nach IEC 60754-2 (Aziditätsgrad)
• Geringe Rauchgasdichte nach IEC 61034-2
• Ölbeständig nach EN 50363-4-1 (TM5)
  sowie UL OIL RES I und OIL RES II
• Ozonbeständig nach EN 50396

Norm-Referenzen / Zulassungen

• In Anlehnung an IEC 60227-5 und EN 50525-2-51
• In Anlehnung an EN 50525-3-11

Aufbau

• Feindrähtige Litze aus blanken Kupferdrähten
• Aderisolation: Halogenfrei
• Mantel: Halogenfreie Spezialmischung,
  grau (ähnlich RAL 7001)

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC001578
• ETIM 5.0 Class-Description: Flexible Leitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC001578
• ETIM 6.0 Class-Description: Flexible Leitung

Ader-Ident-Code

• Farbig nach VDE 0293-308, siehe Anhang T9

Leiteraufbau

• Feindrähtig nach VDE 0295,
  Klasse 5 / IEC 60228 Cl.5

Torsionsanwendung in WKA

• TW-0 & TW-2, siehe Anhang T0

Mindestbiegeradius

• Gelegentlich bewegt: 15 x Außendurchmesser
• Feste Verlegung: 4 x Außendurchmesser

Nennspannung

• U₀/U: 450/750 V
  Feste, geschützte Installation:
  U₀/U: 600/1000 V

Prüfspannung

• 4000 V

Schutzleiter

• G = mit Schutzleiter GN/GE
• X = ohne Schutzleiter

Temperaturbereich

• Gelegentlich bewegt: -30°C bis +70°C
• Fest verlegt: -40°C bis +80°C
