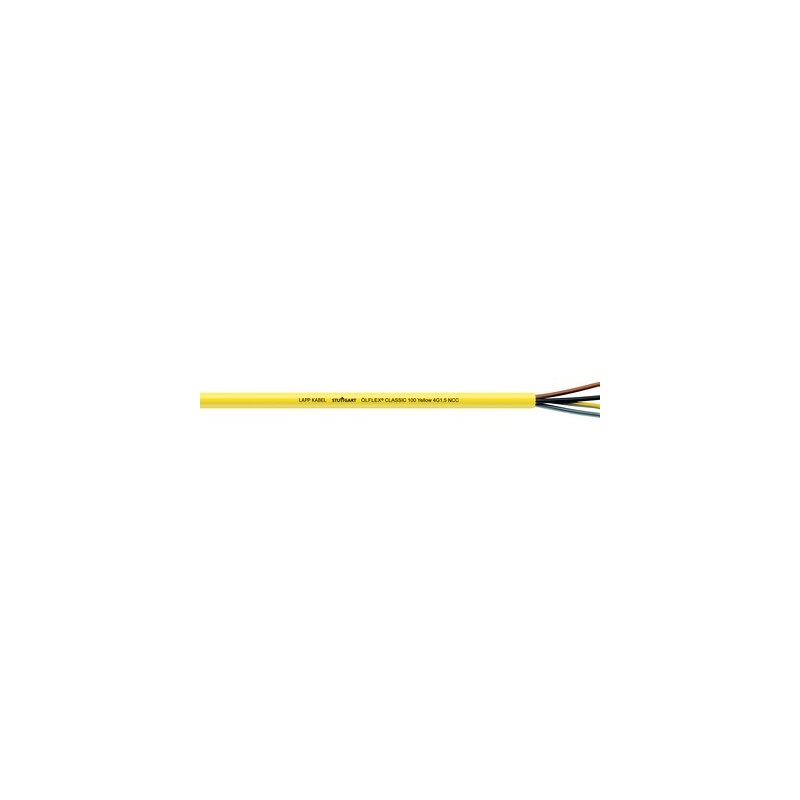

00104043 LAPP ÖLFLEX CLASSIC 100 GELB 4G2,5

Nutzen

• Hohe elektrische Sicherheit durch 4 kV Prüfspannung

Anwendungsgebiete

• Für Stromkreise, die nach Abschalten des Hauptschalters unter Spannung bleiben
• Servicesteckdosen und Beleuchtung
  in Schaltschränken und Anlagen
• Geeignet für Torsionsanwendungen, die im Loop von Windkraftanlagen (WKA) typisch sind

Produkteigenschaften

• Flammwidrig nach IEC 60332-1-2
• Gute chemische Beständigkeit, siehe Kataloganhang T1

Norm-Referenzen / Zulassungen

• In Anlehnung an IEC 60227-5 und EN 50525-2-51

Aufbau

• Feindrähtige Litze aus blanken Kupferdrähten
• PVC Aderisolation LAPP P8/1
• Mantel: PVC, gelb (ähnlich RAL 1016)

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC001578
• ETIM 5.0 Class-Description: Flexible Leitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC001578
• ETIM 6.0 Class-Description: Flexible Leitung

Ader-Ident-Code

• VDE 0293-308, siehe Anhang T9

Leiteraufbau

• Feindrähtig nach VDE 0295,
  Klasse 5 / IEC 60228 Cl.5

Torsionsanwendung in WKA

• TW-0 & TW-1, siehe Anhang T0

Mindestbiegeradius

• Gelegentlich bewegt: 15 x Außendurchmesser
• Feste Verlegung: 4 x Außendurchmesser

Nennspannung

• U₀/U: 450/750 V
  Feste, geschützte Installation:
  U₀/U: 600/1000 V

Prüfspannung

• 4000 V

Schutzleiter

• G = mit Schutzleiter GN/GE
• X = ohne Schutzleiter

Temperaturbereich

• Gelegentlich bewegt: -5°C bis +70°C
• Fest verlegt: -40°C bis +80°C
