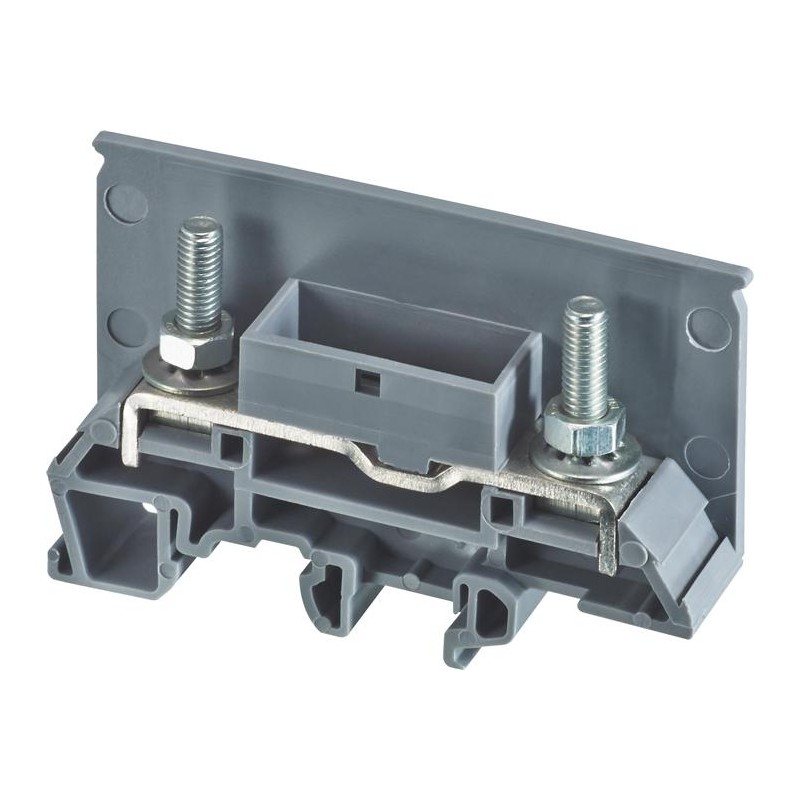

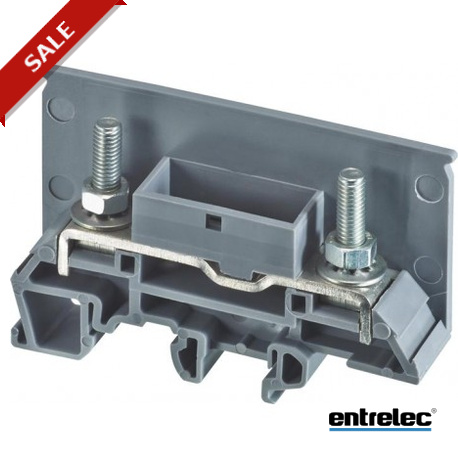

1SNA216110R2200 ENTRELEC 165LTTM5TM5 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SNA216110R2200 ENTRELEC 165LTTM5TM5

1SNA216110R2200

ENTRELEC

165LTTM5TM5

Mehr Infos


Passive connection > Solution Series - bolt connection terminal blocks

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ENTRELEC

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


- Zwei stud terminal block für ring-Kabelschuh-Anschluss. - Profil ausgerichtet mit disconnect terminal blocks Typ 165ETTM5TM5...

Bestellen

  • Mindestbestellmenge:
    25 Stück
  • Zolltarifnummer:
    85369010
  • Farbe:
    Grau

Abmessungen

  • Produkt Netto-Höhe:
    74mm
  • Produkt Netto Tiefe:
    41.5mm
  • Produkt-Netto-Gewicht:
    40g
  • Produkt Netto-Breite:
    16mm

Technische

  • Abstand:
    16 mm
  • Anschluss-Typ:
    Stud
  • Funktion:
    Feed-through -
  • Anzahl der Ebenen:
    1
  • Anschluss Kapazität-Main-Circuit:
    Stud / Flexibel 1x 16 mm2
    Stud / Starre 1x 16 mm2
  • Nennstrom (Ichn):
    Main Circuit 76 A
  • Bemessungs-kurzzeitstromfestigkeit (ichcw):
    für 1 s 8000 Ein
  • Nennspannung (Ur):
    800 V
  • Bewertet Impuls Widerstehen Spannung (Uimp):
    8 kV
  • Schutzart:
    acc. IEC 60529. IEC 60947-1. EN 60529 Main Terminals IP00
  • Isolierung Material:
    Polyamid
  • Montage auf DIN-Schiene:
    G32 (32 x 15 mm Montage-Schiene) gem. IEC 60715
    Hutschienen TH35-7,5 (35 x 7,5 mm Hutschiene) acc. IEC 60715
    TH35-15 (35 x 15 mm Montage-Schiene) gem. IEC 60715
  • Anzugsmoment:
    Kabelschuh 4 N·m
  • Rated Cross-Section:
    16 mm2

Technische UL/CSA

  • Anschluss Kapazität Hauptstromkreis gemäß UL/CSA:
    Stud / Starre 1x 20 ... 6 AWG
  • Entflammbarkeit Nach UL94:
    V0
  • Maximale Betriebsspannung UL/CSA:
    Main Circuit 600 V

Umwelt

  • RoHS Status:
    Geplante Folgen der EU-Richtlinie 2002/95/EC August 18. 2005 und änderung nach 2007 Q2
  • Umgebungstemperatur:
    Betrieb -55 ... +110 °C
    - Lagerung -55 ... +110 °C

Zertifikate und Erklärungen (Dokument-Nummer)

Klassifikationen

  • ETIM 4:
    EC000897 - Feed-through terminal block
  • ETIM 5:
    EC000897 - Feed-through terminal block
  • Objekt-Classification Code:
    X

Container Informationen

  • Paket Level 1 Breite:
    172 mm
  • Paket Level 1 Länge:
    155 mm
  • Paket Level 1 Höhe:
    71 mm
  • Paket Level 1 Brutto-Gewicht:
    1
  • Paket Level 1-EAN:
    3472592161105
  • Paket Level-2-Einheiten:
    250 Stück
  • Paket Level 2 Breite:
    300 mm
  • Paket Level 2 Länge:
    500 mm
  • Paket Ebene 2 Height:
    300 mm
  • Paket Ebene 3 Einheiten:
    6000 Stück
  • Produkt-Typ Der Verpackung:
    Box
  • Paket Level 1-Einheiten:
    25 Stück

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG ENTRELEC EN.pdf 136 Mbytes
ENTRELEC-1SNA216110R2200-1SNA216110R2200 91 Kbytes ENTRELEC-1SNA216110R2200-1SNA216110R2200
