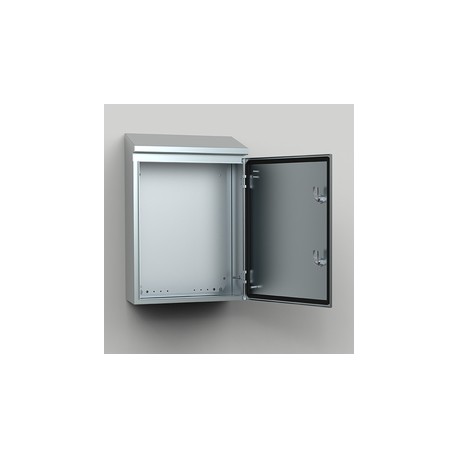

AFS08083 ELDON Wandgehäuse, 800x800x300
AFS08083
ELDON
Wandgehäuse, 800x800x300
Wandbild, 800x800x300, WC, 1 Tür, mit MP, Edelstahl 304, IP66
Wandgehäuse 800x800x300, Hygienischer Schrank, eintürig MP Edelstahl 304, IP66
Wandmontage, 800x800x300, Hygienegehäuse, 1-türig, mit MP, Edelstahl 304, IP66
Schaltschranksysteme > Gehäuse/Schaltschrank (leer)
Edelstahlschränke
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ELDON
Related products
▲Bestseller
▲Mehr Infos
▲Merkmale
- Korpus: Das Schrägdach mit einer Neigung von 8 bis 20 Grad bietet einen Überstand von 10 mm zum Schutz der Vordertür vor Flüssigkeiten und anderen Verschmutzungen. Gekantet und nahtgeschweißt. Für eine einfache Installation sind alle hinteren Ecken des Gehäuses mit einer Lasermarkierung versehen, an denen ersichtlich ist, wo die Löcher zu bohren und die AWS-Wandhalterungen anzubringen sind.
- Zusätzliche Informationen: In Umgebungen, die für schnelle Temperaturwechsel bekannt sind, sollte auf Kondensation geachtet werden. Bitte beachten Sie hierzu den Abschnitt zum Klimamanagement.
- Schutzart: Entspricht IP 66 TYPE 4X, 12 IK 10.
- Montageplatte: Auf der Ober- und Unterseite befinden sich Löcher, um eine Kabelbefestigung zu ermöglichen. Sie wird auf M8 Bolzen aufmontiert, die an der Gehäuserückwand aufgeschweißt sind. Bei Wandgehäusen von 800 mm Höhe oder Breite und mehr ist die Montageplatte durch Abkantungen auf allen Seiten versteift.
- Material: Vorgeschliffener Edelstahl AISI 304L / AISI 316L. Wandgehäuse: 1.5 mm. Tür: 1.5 mm / 2 mm für Wandgehäuse mit einer Höhe ab 1000 mm. Montageplatte: 2.5 mm galvanisiertes Stahlblech.
- Schließung: Zamak 3 mm DIN Doppelbart Schloss mit 90° Schließwinkel. Edelstahlschlösser und andere Schloss-Varianten auf Anfrage erhältlich.
- Oberfläche: 400er vorgeschliffener Edelstahl.
- Tür: Aus einem Stück gekantet. Oberflächenmontage mit 130-Grad-Öffnung. Verdeckte Scharniere aus AISI 304 Edelstahl mit unverlierbarem Stift. Kann montiert werden, um ein Öffnen nach links oder rechts zu ermöglichen (zusätzliche Bearbeitung erforderlich). Die Abdichtung erfolgt durch eine eingespritzte Polyurethandichtung. Bei AISI 316L erfolgt die Abdichtung durch eine eingespritzte Silikondichtung.
- Lieferumfang: Schrank mit Tür, Montageplatte, Metallschllüssel und Montagezubehör.
- Kabeleinführung: Standardmäßig keine Flanschöffnungen.
- Cable access: No gland openings as standard
- Additional information: In environments known for quick temperature changes, consideration to condensation should be taken; please see the thermal management section
| Atributo del producto | Valor |
|---|---|
| Höhe (H) | 800mm |
| Breite (W) | 800mm |
| Tiefe (D) | 300mm |
| Material | Edelstahl 304 |
| Plattengröße | 750 x 750mm |
| Max. Montagetiefe | 280mm |
| Neigungsgrad | 11° |
| Oberfläche | Gebürstet |
| Verriegelungsmenge | 2 |
| Gewicht | 39.05kg |
| UPC | 783510120788 |
| EAN | 8713574086388 |
| Standardverpackungsmenge | 1 |
| Verpackungsmenge | 1 |
| Merkmal | Wert |
|---|---|
| Breite (EF000008) | 800.00 mm |
| Höhe (EF000040) | 800.00 mm |
| Tiefe (EF000049) | 300.00 mm |
| Werkstoff (EF002169) | rostfreier Stahl |
| Werkstoffgüte (EF001257) | Edelstahl 304 (V2A) |
| Ausführung der Oberfläche (EF006569) | unbehandelt |
| Farbe (EF000007) | Edelstahl |
| Mit Montageplatte (EF000118) | Ja |
| Montageplatte tiefenverstellbar (EF006054) | Nein |
| Mastbefestigung (EF009582) | Nein |
| Anzahl der Türen (EF000122) | 1.00 |
| Anzahl der Schlösser (EF000123) | 2.00 |
| Schrägdach (EF009278) | Ja |
| EMV-Ausführung (EF001062) | Nein |
| Mit Sichttür (EF001089) | Nein |
| Mit Lüftungstür (EF006279) | Nein |
| Mit rückseitiger Tür (EF007381) | Nein |
| Schlagfestigkeit (EF004293) | IK10 |
| Schutzart (IP) (EF005474) | IP66 |
| Schutzart (NEMA) (EF011959) | 4X |
