ELDONEdelstahl WandschränkeMAS0806026PER5 ELDON Wandgehäuse, 800x600x260

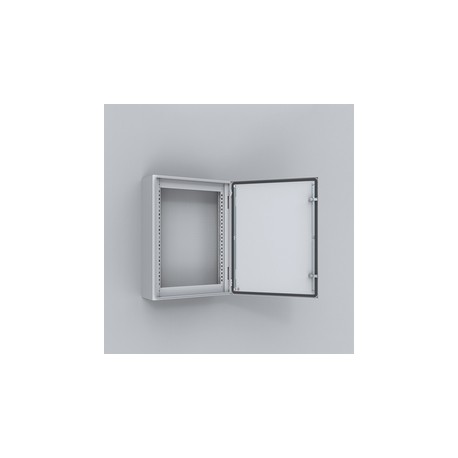

ELDON MAS0806026PER5 MAS0806026PER5 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MAS0806026PER5 ELDON Wandgehäuse, 800x600x260

Artikel-Nr.: MAS0806026PER5

Hersteller: ELDON

Beschreibung:

Wandgehäuse, 800x600x260
Wandbild, 800x600x260, kompakt, 1 Tür, kein MP, Stahl, IP66
Wandgehäuse, 800x600x260, Kompakter Schrank, eintürig, ohne MP, Stahlblech, IP66
Wandmontage, 800x600x260

Kategorien:

  • Schaltschranksysteme > Gehäuse/Schaltschrank (leer)
  • ELDON > Edelstahl Wandschränke

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ELDON

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 147,34 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 10 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Merkmale

  • Korpus: Gekantet und nahtverschweißt. Vier Bohrungen 8.5 mm zur Wandbefestigung. Um Luftzirkulation hinter dem Wandgehäuse bei Wandaufhängung zu gewährleisten, sind vier Ausprägungen von 20.4 mm Durchmesser und 2 mm Tiefe in die Rückwand eingebracht.
  • Flanschöffnung: Durch die Platzierung weit hinten im Wandgehäuse ist eine einfache Kabeleinführung gewährleistet.
  • Schutzart: Entspricht IP 66 TYP 4, 12 IK 10. Für den Außenbereich wird die Verwendung der ARF-Regenabdeckung und eine Lackierung aus 100 % Polyester plus Korrosionsschutzgrundierung empfohlen. Die Korrosionsbeständigkeit muss bei Außen- und Innenanwendungen berücksichtigt werden.
  • Montageplatte: Die Montageplatte besitzt im 10 mm Abstand Markierungen, zur einfachen Positionierung von Komponenten auf der Montageplatte. Oben und unten sind Löcher. zur Kabelbefestigung vorhanden. Die Montageplatte wird auf geschweißte M8 Bolzen auf die Gehäuserückseite montiert. Ab 800 mm sind alle Seiten durch Abkantungen versteift. Mit Zubehörsatz AMG ist die Montageplatte durchgehend tiefenverstellbar.
  • Material: Gehäuse: 1,2 mm Stahlblech für Gehäuse mit einer Tiefe von 155 mm / 1,4 mm für Gehäuse mit einer Tiefe von 210 oder 260 mm / 1,5 mm für Gehäuse mit einer Tiefe von 300 oder 400 mm oder wenn eine Höhe oder Breite 1000 mm oder mehr beträgt. Flanschplatte: 1,4 mm Stahlblech. Tür: 1,2 mm Stahlblech / 1,5 mm für Gehäuse mit einer Höhe oder Breite von 500 mm oder mehr / 2 mm für Gehäuse mit einer Höhe oder Breite von 800 mm oder mehr. Montageplatte: 2 mm verzinkter Stahl.
  • Schließung: Von nVent HOFFMAN entwickeltes 3-mm-Doppelbart-Schloss mit 90°-Bewegungsbereich und schwingungsdämpfendem Mechanismus. Zwei Schlösser für Schränke mit einer Höhe von 600 mm bis 800 mm. Dreipunkt-Drehstangenverschluss für 1.000 mm hohe und höhere Schränke. Andere Einsätze sind als Zubehör erhältlich.
  • Oberfläche: RAL 7035, Pulver-Strukturlackierung.
  • Tür: Flächig montiert mit 130-Grad-Öffnung. Verborgene abnehmbare Scharniere mit unverlierbarem Stift. Scharniere können angebracht werden, um ein Öffnen nach links oder rechts zu ermöglichen . Innere M6-Schweißbolzen zur Montage der Türprofile MMDP, siehe Lieferung. Die Abdichtung erfolgt durch eine einteilige eingespritzte Polyurethandichtung.
  • Lieferumfang: Gehäuse mit Tür und Montageplatte (nicht im Lieferumfang enthalten bei Artikelnummern, die auf PER5 enden). Zwei Türmontageprofile für Höhen ab 600 mm. Flanschplatte(n) mit Dichtung(en), Doppelbart-Kunststoffschlüssel (3 mm) und Montagezubehör. Metallschlüssel, für eine Höhe ab 1.000 mm. Erdungsvorrichtungen.
Atributo del producto Valor
Höhe800 mm
Breite600 mm
Tiefe260 mm
Montageplatte enthaltenNein
Anzahl der Verriegelungen2
MaterialStahl
OberflächePulver-Strukturlackierung
FarbeHellgrau
FarbcodeRAL 7035
Body Thickness1.2 mm
Türdicke2 mm
Gland Plate Opening Width510 mm
Gland Plate Opening Depth96 mm
Gland Plate Quantity1
Gewicht26.6 kg
UPC783510489052
EAN8713574128385
Standardverpackungsmenge1.0000
Verpackungsmenge1.0000

ETIM for MAS0806026PER5 Schaltschranksysteme (EC000261)

MerkmalsnameBreite (EF000008)
MerkmalswertNone mm
MerkmalsnameHöhe (EF000040)
MerkmalswertNone mm
MerkmalsnameTiefe (EF000049)
MerkmalswertNone mm
MerkmalsnameWerkstoff (EF002169)
Merkmalswert
MerkmalsnameWerkstoffgüte (EF001257)
Merkmalswert
MerkmalsnameAusführung der Oberfläche (EF006569)
Merkmalswert
MerkmalsnameFarbe (EF000007)
Merkmalswert
MerkmalsnameRAL-Nummer (EF000116)
Merkmalswert
MerkmalsnameFreistehend (EF020363)
Merkmalswert
MerkmalsnameBodenstehendes Wandmodell (EF015208)
Merkmalswert
MerkmalsnameGeeignet für Wandmontage (EF000664)
Merkmalswert
MerkmalsnameEckmodell (EF020814)
Merkmalswert
MerkmalsnameZwischeneinbau (EF022994)
Merkmalswert
MerkmalsnameKoppelbar (EF001229)
Merkmalswert
MerkmalsnameMit Montageplatte (EF000118)
Merkmalswert
MerkmalsnameMontageplatte tiefenverstellbar (EF006054)
Merkmalswert
MerkmalsnameGeeignet für Wandeinbau (EF007536)
Merkmalswert
MerkmalsnameMastbefestigung (EF009582)
Merkmalswert
MerkmalsnameAnzahl der Türen (EF000122)
Merkmalswert
MerkmalsnameAnzahl der Schlösser (EF000123)
Merkmalswert
MerkmalsnameGeeignet für metrische Montage (EF005823)
Merkmalswert
MerkmalsnameSchrägdach (EF009278)
Merkmalswert
MerkmalsnameEMV-Ausführung (EF001062)
Merkmalswert
MerkmalsnameMit Sichttür (EF001089)
Merkmalswert
MerkmalsnameMit Lüftungstür (EF006279)
Merkmalswert
MerkmalsnameMit rückseitiger Tür (EF007381)
Merkmalswert
MerkmalsnameSchlagfestigkeit (EF004293)
Merkmalswert
MerkmalsnameSchutzart (IP) (EF005474)
Merkmalswert
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswert
MerkmalsnameWärmeverlustkapazität (Delta T = 20 K) nach IEC/TR 60890 (EF014986)
MerkmalswertNone W
MerkmalsnameMax. zulässige Belastung des Gehäuses/Schranks nach IEC 62208 (EF014987)
MerkmalswertNone N
MerkmalsnameMax. zulässige Belastung der Tür(en) nach IEC 62208 (EF014988)
MerkmalswertNone N
MerkmalsnameMax. zulässige Belastung der Montageplatte nach IEC 62208 (EF014989)
MerkmalswertNone N
