ELDONEdelstahl WandschränkeMAD0801230R5 ELDON Wandgehäuse, 800x1200x300

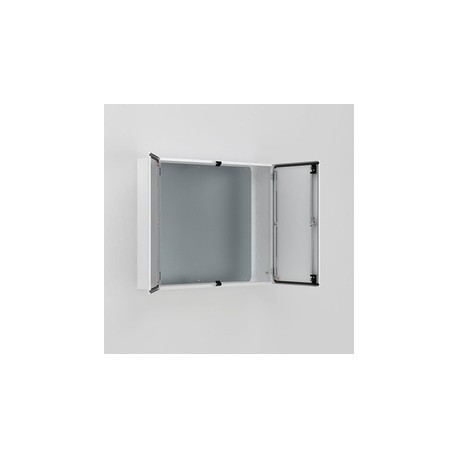

ELDON MAD0801230R5 MAD0801230R5 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MAD0801230R5 ELDON Wandgehäuse, 800x1200x300

Artikel-Nr.: MAD0801230R5

Hersteller: ELDON

Beschreibung:

Wandgehäuse, 800x1200x300
Wandbild, 800x1200x300, compact, 2-türig, mit MP -, Stahl -, IP55
Wandgehäuse 800x1200x300, Kompakter Schrank, zweitürig, mit MP, Stahlblech, IP55
Doppeltüriges Gehäuse, MAD, 31,50x47,24x11,81, Lt-Grau, Baustahl

Kategorien:

  • Schaltschranksysteme > Gehäuse/Schaltschrank (leer)
  • ELDON > Edelstahl Wandschränke

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ELDON

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 418,50 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 10 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Merkmale

  • Material: Wandgehäuse: 1.5 mm Stahlblech. Flanschplatte: 1.4 mm Stahlblech. Tür: 2 mm Stahlblech. Montageplatte: 2 mm galvanisiertes Stahlblech / 2.5 mm MAD1001030R5 und höher.
  • Korpus: Gekantet und nahtverschweißt. Vier Löcher mit 8.5 mm Durchmesser zur Wandbefestigung mit Ausprägungen von 20.4 mm Durchmesser und 2 mm Tiefe sind in die Rückwand eingebracht, um die Luftzirkulation im hinteren Teil des Gehäuses zu ermöglichen.
  • Tür: Aufliegend mit 130° Öffnungswinkel. Verdeckte, abnehmbare Scharniere mit gesicherten Stiften. Innen mit angeschweißten Bolzen M6 um Türprofile MMDP zu montieren. Zwei abnehmbare Montageprofile an der rechten Tür und zwei an der linken Tür. Die Dichtigkeit ist durch eine durchgehend eingeschäumte Polyurethan-Dichtung gewährleistet.
  • Schließung: Schloss mit Doppelbart für einfaches Öffnen der Tür, 3 mm Schlosseinsatz mit 90° Schließwinkel. 3-Punkt-Schließgestänge. Andere Schlosseinsätze als Zubehör.
  • Montageplatte: Die Montageplatte besitzt im 10 mm Abstand Markierungen zur einfacheren Positionierung von Komponenten auf der Montageplatte. Oben und unten sind Löcher zur Kabelbefestigung vorhanden. Die Montageplatte wird auf geschweißte M8 Bolzen auf die Gehäuserückseite montiert. Ab 800 mm sind alle Seiten durch Abkantungen versteift. Mit dem Zubehörsatz AMG ist die Montageplatte durchgehend tiefenverstellbar.
  • Flanschöffnung: Durch die Platzierung weit hinten im Wandgehäuse ist eine einfache Kabeleinführung gewährleistet.
  • Schutzart: IP 55 TYP 12 IK 10. Für den Außenbereich wird die Verwendung der ARF-Regenabdeckung und eine Lackierung aus 100 % Polyester plus Korrosionsschutzgrundierung empfohlen. Die Korrosionsbeständigkeit muss bei Außen- und Innenanwendungen berücksichtigt werden.
  • Oberfläche: RAL 7035, Pulver-Strukturlackierung.
  • Lieferumfang: Schaltschrank mit Türen und Montageplatte (nicht im Lieferumfang enthalten bei Artikelnummern, die auf PER5 enden). Zwei Türmontageprofile an jeder Tür. Flanschplatte(n) mit Dichtung(en), Doppelbart-Metallschlüssel (3 mm) und Montagezubehör. Erdungsvorrichtungen.

ETIM for MAD0801230R5 Schaltschranksysteme (EC000261)

MerkmalsnameBreite (EF000008)
Merkmalswert1200.00 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert800.00 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert300.00 mm
MerkmalsnameWerkstoff (EF002169)
MerkmalswertStahl
MerkmalsnameWerkstoffgüte (EF001257)
Merkmalswertsonstige
MerkmalsnameAusführung der Oberfläche (EF006569)
Merkmalswertpulverbeschichtet
MerkmalsnameFarbe (EF000007)
Merkmalswertgrau
MerkmalsnameRAL-Nummer (EF000116)
Merkmalswert7035.00
MerkmalsnameMit Montageplatte (EF000118)
MerkmalswertJa
MerkmalsnameMontageplatte tiefenverstellbar (EF006054)
MerkmalswertNein
MerkmalsnameGeeignet für Wandeinbau (EF007536)
MerkmalswertNein
MerkmalsnameMastbefestigung (EF009582)
MerkmalswertNein
MerkmalsnameAnzahl der Türen (EF000122)
Merkmalswert1.00
MerkmalsnameAnzahl der Schlösser (EF000123)
Merkmalswert1.00
MerkmalsnameGeeignet für metrische Montage (EF005823)
MerkmalswertNein
MerkmalsnameSchrägdach (EF009278)
MerkmalswertNein
MerkmalsnameEMV-Ausführung (EF001062)
MerkmalswertNein
MerkmalsnameMit Sichttür (EF001089)
MerkmalswertNein
MerkmalsnameMit Lüftungstür (EF006279)
MerkmalswertNein
MerkmalsnameMit rückseitiger Tür (EF007381)
MerkmalswertNein
MerkmalsnameSchlagfestigkeit (EF004293)
MerkmalswertIK10
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP55
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswert13
