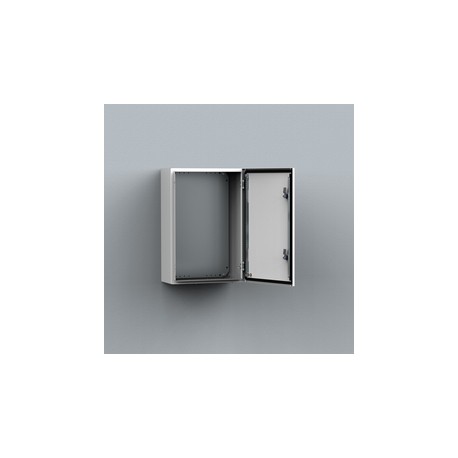

MAS0504021R5 ELDON Wandgehäuse, 500x400x210
MAS0504021R5
ELDON
Wandgehäuse, 500x400x210
Wandbild, 500x400x210, compact, 1-türig, mit MP -, Stahl -, IP66
Wandgehäuse, 500x400x210, Kompakter Schrank, eintürig, mit MP, Stahlblech, IP66
Wandmontage, 500x400x210
Schaltschranksysteme > Gehäuse/Schaltschrank (leer)
Edelstahl Wandschränke
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ELDON
Related products
▲OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲Merkmale
- Korpus: Gekantet und nahtverschweißt. Vier Bohrungen 8.5 mm zur Wandbefestigung. Um Luftzirkulation hinter dem Wandgehäuse bei Wandaufhängung zu gewährleisten, sind vier Ausprägungen von 20.4 mm Durchmesser und 2 mm Tiefe in die Rückwand eingebracht.
- Flanschöffnung: Durch die Platzierung weit hinten im Wandgehäuse ist eine einfache Kabeleinführung gewährleistet.
- Schutzart: Entspricht IP 66 TYP 4, 12 IK 10. Für den Außenbereich wird die Verwendung der ARF-Regenabdeckung und eine Lackierung aus 100 % Polyester plus Korrosionsschutzgrundierung empfohlen. Die Korrosionsbeständigkeit muss bei Außen- und Innenanwendungen berücksichtigt werden.
- Montageplatte: Die Montageplatte besitzt im 10 mm Abstand Markierungen, zur einfachen Positionierung von Komponenten auf der Montageplatte. Oben und unten sind Löcher. zur Kabelbefestigung vorhanden. Die Montageplatte wird auf geschweißte M8 Bolzen auf die Gehäuserückseite montiert. Ab 800 mm sind alle Seiten durch Abkantungen versteift. Mit Zubehörsatz AMG ist die Montageplatte durchgehend tiefenverstellbar.
- Material: Gehäuse: 1,2 mm Stahlblech für Gehäuse mit einer Tiefe von 155 mm / 1,4 mm für Gehäuse mit einer Tiefe von 210 oder 260 mm / 1,5 mm für Gehäuse mit einer Tiefe von 300 oder 400 mm oder wenn eine Höhe oder Breite 1000 mm oder mehr beträgt. Flanschplatte: 1,4 mm Stahlblech. Tür: 1,2 mm Stahlblech / 1,5 mm für Gehäuse mit einer Höhe oder Breite von 500 mm oder mehr / 2 mm für Gehäuse mit einer Höhe oder Breite von 800 mm oder mehr. Montageplatte: 2 mm verzinkter Stahl.
- Schließung: Von nVent HOFFMAN entwickeltes 3-mm-Doppelbart-Schloss mit 90°-Bewegungsbereich und schwingungsdämpfendem Mechanismus. Zwei Schlösser für Schränke mit einer Höhe von 600 mm bis 800 mm. Dreipunkt-Drehstangenverschluss für 1.000 mm hohe und höhere Schränke. Andere Einsätze sind als Zubehör erhältlich.
- Oberfläche: RAL 7035, Pulver-Strukturlackierung.
- Tür: Flächig montiert mit 130-Grad-Öffnung. Verborgene abnehmbare Scharniere mit unverlierbarem Stift. Scharniere können angebracht werden, um ein Öffnen nach links oder rechts zu ermöglichen . Innere M6-Schweißbolzen zur Montage der Türprofile MMDP, siehe Lieferung. Die Abdichtung erfolgt durch eine einteilige eingespritzte Polyurethandichtung.
- Lieferumfang: Gehäuse mit Tür und Montageplatte (nicht im Lieferumfang enthalten bei Artikelnummern, die auf PER5 enden). Zwei Türmontageprofile für Höhen ab 600 mm. Flanschplatte(n) mit Dichtung(en), Doppelbart-Kunststoffschlüssel (3 mm) und Montagezubehör. Metallschlüssel, für eine Höhe ab 1.000 mm. Erdungsvorrichtungen.
| Atributo del producto | Valor |
|---|---|
| Höhe (H) | 500mm |
| Breite (W) | 400mm |
| Tiefe (D) | 210mm |
| Montageplatte enthalten | Ja |
| Plattengröße | 470 x 350mm |
| Max. Montagetiefe | 192mm |
| Verriegelungsmenge | 1 |
| Material | Baustahl |
| Oberfläche | Pulverbeschichtet |
| Farbe | Hellgrau |
| Farbcode | RAL 7035 |
| Gehäusestärke | 1.5mm |
| Türstärke | 1.5mm |
| Breite Verschraubungsplattenöffnung | 310mm |
| Tiefe Verschraubungsplattenöffnung | 96mm |
| Typ Verschraubungsplatte | 2 |
| Anzahl Verschraubungsplatten | 1 |
| Gewicht | 11.9kg |
| UPC | 783510487928 |
| EAN | 8713574128910 |
| Standardverpackungsmenge | 1 |
| Verpackungsmenge | 1 |
| Merkmal | Wert |
|---|---|
| Breite (EF000008) | 400.00 mm |
| Höhe (EF000040) | 500.00 mm |
| Tiefe (EF000049) | 210.00 mm |
| Werkstoff (EF002169) | Stahl |
| Werkstoffgüte (EF001257) | sonstige |
| Ausführung der Oberfläche (EF006569) | pulverbeschichtet |
| Farbe (EF000007) | grau |
| RAL-Nummer (EF000116) | 7035.00 |
| Mit Montageplatte (EF000118) | Ja |
| Montageplatte tiefenverstellbar (EF006054) | Nein |
| Geeignet für Wandeinbau (EF007536) | Nein |
| Mastbefestigung (EF009582) | Nein |
| Anzahl der Türen (EF000122) | 1.00 |
| Anzahl der Schlösser (EF000123) | 1.00 |
| Geeignet für metrische Montage (EF005823) | Nein |
| Schrägdach (EF009278) | Nein |
| EMV-Ausführung (EF001062) | Nein |
| Mit Sichttür (EF001089) | Nein |
| Mit Lüftungstür (EF006279) | Nein |
| Mit rückseitiger Tür (EF007381) | Nein |
| Schlagfestigkeit (EF004293) | IK10 |
| Schutzart (IP) (EF005474) | IP66 |
| Schutzart (NEMA) (EF011959) | 13 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG NVENT DE.pdf | 44 Mbytes |
|
| MAS0504021R5 MAS0504021R5 ES_MAS0504021R5.pdf | 353 Kbytes |
|
| Gesamtkatalog herunterladen |
|
