ELDONEdelstahl WandschränkeMAP0308030R5 ELDON Wandgehäuse, 300x800x300

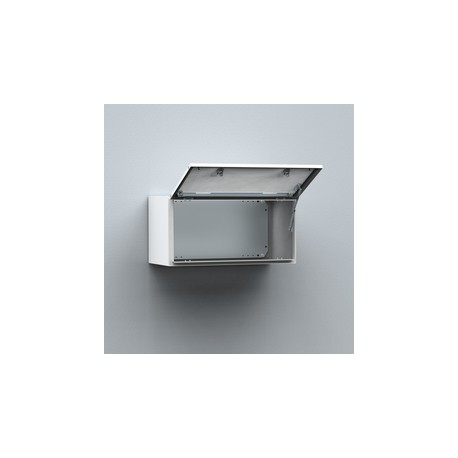

ELDON MAP0308030R5 MAP0308030R5 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MAP0308030R5 ELDON Wandgehäuse, 300x800x300

Artikel-Nr.: MAP0308030R5

Hersteller: ELDON

Beschreibung:

Wandgehäuse, 300x800x300
Wandbild, 300x800x300, compact, 1-türig, mit MP -, Stahl -, IP66
Wandgehäuse, 300x800x300, Kompakter Schrank, eintürig, mit MP, Stahlblech, IP66
Wandmontage, 300x800x300, Kompaktgehäuse, 1-türig, mit MP, Baustahl, IP66

Kategorien:

  • Schaltschranksysteme > Gehäuse/Schaltschrank (leer)
  • ELDON > Edelstahl Wandschränke

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ELDON

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 216,68 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 10 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Merkmale

  • Material: Wandgehäuse: 1.5 mm Stahlblech. Flanschplatte: 1.4 mm Stahlblech. Tür: 1.5 mm Stahlblech MAP0306030R5 / 2 mm MAP0308030R5 und höher. Montageplatte: 2 mm galvanisiertes Stahlblech.
  • Korpus: Gekantet und nahtverschweißt. Vier Löcher mit 8.5 mm Durchmesser zur Wandbefestigung mit Ausprägungen von 20.4 mm Durchmesser und 2 mm Tiefe sind in die Rückwand eingebracht, um die Luftzirkulation im hinteren Teil des Gehäuses zu ermöglichen.
  • Frontpaneel: Aufliegend, mit 130°-Öffnungswinkel. Verdeckte Wechsel-Scharniere mit gesicherten Stiften erlauben wahlweise Öffnung nach oben oder unten. Mit mechanischer Arretierung zum offenhalten der Tür. Geschweißte M6 Bolzen auf der Innenseite. Ein entfernbares Montageprofil auf der Scharnierseite. Die Dichtigkeit ist durch eine durchgehend eingeschäumte Polyurethan-Dichtung gewährleistet.
  • Schließung: Schloss mit Doppelbart zum einfachen Öffnen des Paneels, 3 mm DIN DB Schlosseinsatz mit 90° Schließwinkel. Andere Schlosseinsätze als Zubehör.
  • Montageplatte: Die Montageplatte besitzt im 10 mm Abstand Markierungen zur einfacheren Positionierung von Komponenten auf der Montageplatte. Oben und unten sind Löcher zur Kabelbefestigung vorhanden. Die Montageplatte wird auf geschweißte M8 Bolzen auf die Gehäuserückseite montiert. Ab 800 mm sind alle Seiten durch Abkantungen versteift.
  • Flanschöffnung: Im Boden und Dach, ihre Platzierung weit hinten im Wandgehäuse gewährleistet einfache Kabelzuführung. Flanschplatten (AF) und Dichtungen (AG) gehören nicht zum Lieferumfang. Wenn das MAP-Paneel mit einem MAS- oder MAD-Gehäuse kombiniert werden soll, kann die Flanschplatte des MAS / MAD-Gehäuses mit dem MAP-Panel verwendet werden.
  • Schutzart: Als Einzelgehäuse entspricht es IP 66 TYPE 4, 12 IK 10, wenn es mit den Flanschen und Dichtungen aus dem Zubehör verschlossen wird. In Verbindung mit MAS oder MAD IP 55 TYPE 12.
  • Oberfläche: RAL 7035, Pulver-Strukturlackierung.
  • Lieferumfang: Wandgehäuse für Panel, ein Panel Montageprofil und Montageplatte (nicht im Lieferumfang enthalten bei Artikelnummern, die auf PER5 enden). Doppelbart-Kunststoffschlüssel (3 mm) und Montagezubehör. Erdungsvorrichtungen.
Atributo del producto Valor
Montageplatte enthaltenJa
Panelgröße270 x 750 mm
Maximale Einbautiefe282 mm
Anzahl der Verriegelungen2
MaterialStahl
FinishPulver-Strukturlackierung
FarbeHellgrau
FarbcodeRAL 7035
Body Thickness1.5 mm
Türdicke1.5 mm
Gland Plate Opening Width310 mm
Gland Plate Opening Depth96 mm
Gland Plate Type2
Gland Plate Quantity4
Gewicht17.7 kg
UPC783510486860
EAN8713574123823
Standardverpackungsmenge1.0000
Verpackungsmenge1.0000

ETIM for MAP0308030R5 Schaltschranksysteme (EC000261)

MerkmalsnameBreite (EF000008)
Merkmalswert800.00 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert300.00 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert300.00 mm
MerkmalsnameWerkstoff (EF002169)
MerkmalswertStahl
MerkmalsnameAusführung der Oberfläche (EF006569)
Merkmalswertpulverbeschichtet
MerkmalsnameFarbe (EF000007)
Merkmalswertgrau
MerkmalsnameRAL-Nummer (EF000116)
Merkmalswert7.04
MerkmalsnameMit Montageplatte (EF000118)
MerkmalswertJa
MerkmalsnameMontageplatte tiefenverstellbar (EF006054)
MerkmalswertJa
MerkmalsnameMastbefestigung (EF009582)
MerkmalswertNein
MerkmalsnameAnzahl der Türen (EF000122)
Merkmalswert1.00
MerkmalsnameAnzahl der Schlösser (EF000123)
Merkmalswert2.00
MerkmalsnameSchrägdach (EF009278)
MerkmalswertNein
MerkmalsnameEMV-Ausführung (EF001062)
MerkmalswertNein
MerkmalsnameMit Sichttür (EF001089)
MerkmalswertNein
MerkmalsnameMit Lüftungstür (EF006279)
MerkmalswertNein
MerkmalsnameMit rückseitiger Tür (EF007381)
MerkmalswertNein
MerkmalsnameSchlagfestigkeit (EF004293)
MerkmalswertIK10
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP66
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswert4
