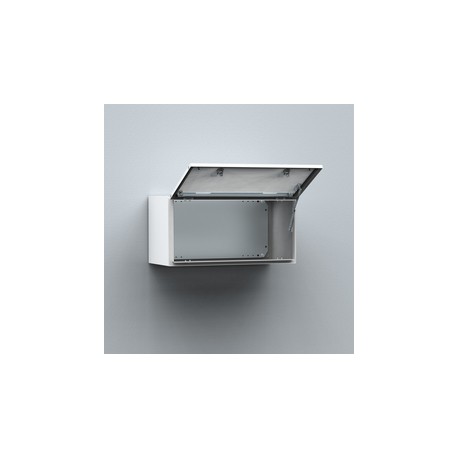

MAP0306030R5 ELDON Wandgehäuse, 300x600x300
MAP0306030R5
ELDON
Wandgehäuse, 300x600x300
Wandbild, 300x600x300, compact, 1-türig, mit MP -, Stahl -, IP66
Wandgehäuse, 300x600x300, Kompakter Schrank, eintürig, mit MP, Stahlblech, IP66
Wandmontage, 300x600x300, Kompaktgehäuse, 1-türig, mit MP, Baustahl, IP66
Schaltschranksysteme > Gehäuse/Schaltschrank (leer)
Edelstahl Wandschränke
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ELDON
Related products
▲OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲Merkmale
- Material: Wandgehäuse: 1.5 mm Stahlblech. Flanschplatte: 1.4 mm Stahlblech. Tür: 1.5 mm Stahlblech MAP0306030R5 / 2 mm MAP0308030R5 und höher. Montageplatte: 2 mm galvanisiertes Stahlblech.
- Korpus: Gekantet und nahtverschweißt. Vier Löcher mit 8.5 mm Durchmesser zur Wandbefestigung mit Ausprägungen von 20.4 mm Durchmesser und 2 mm Tiefe sind in die Rückwand eingebracht, um die Luftzirkulation im hinteren Teil des Gehäuses zu ermöglichen.
- Frontpaneel: Aufliegend, mit 130°-Öffnungswinkel. Verdeckte Wechsel-Scharniere mit gesicherten Stiften erlauben wahlweise Öffnung nach oben oder unten. Mit mechanischer Arretierung zum offenhalten der Tür. Geschweißte M6 Bolzen auf der Innenseite. Ein entfernbares Montageprofil auf der Scharnierseite. Die Dichtigkeit ist durch eine durchgehend eingeschäumte Polyurethan-Dichtung gewährleistet.
- Schließung: Schloss mit Doppelbart zum einfachen Öffnen des Paneels, 3 mm DIN DB Schlosseinsatz mit 90° Schließwinkel. Andere Schlosseinsätze als Zubehör.
- Montageplatte: Die Montageplatte besitzt im 10 mm Abstand Markierungen zur einfacheren Positionierung von Komponenten auf der Montageplatte. Oben und unten sind Löcher zur Kabelbefestigung vorhanden. Die Montageplatte wird auf geschweißte M8 Bolzen auf die Gehäuserückseite montiert. Ab 800 mm sind alle Seiten durch Abkantungen versteift.
- Flanschöffnung: Im Boden und Dach, ihre Platzierung weit hinten im Wandgehäuse gewährleistet einfache Kabelzuführung. Flanschplatten (AF) und Dichtungen (AG) gehören nicht zum Lieferumfang. Wenn das MAP-Paneel mit einem MAS- oder MAD-Gehäuse kombiniert werden soll, kann die Flanschplatte des MAS / MAD-Gehäuses mit dem MAP-Panel verwendet werden.
- Schutzart: Als Einzelgehäuse entspricht es IP 66 TYPE 4, 12 IK 10, wenn es mit den Flanschen und Dichtungen aus dem Zubehör verschlossen wird. In Verbindung mit MAS oder MAD IP 55 TYPE 12.
- Oberfläche: RAL 7035, Pulver-Strukturlackierung.
- Lieferumfang: Wandgehäuse für Panel, ein Panel Montageprofil und Montageplatte (nicht im Lieferumfang enthalten bei Artikelnummern, die auf PER5 enden). Doppelbart-Kunststoffschlüssel (3 mm) und Montagezubehör. Erdungsvorrichtungen.
| Atributo del producto | Valor |
|---|---|
| Montageplatte enthalten | Ja |
| Panelgröße | 270 x 550 mm |
| Maximale Einbautiefe | 282 mm |
| Anzahl der Verriegelungen | 2 |
| Material | Stahl |
| Finish | Pulver-Strukturlackierung |
| Farbe | Hellgrau |
| Farbcode | RAL 7035 |
| Body Thickness | 1.5 mm |
| Türdicke | 1.5 mm |
| Gland Plate Opening Width | 510 mm |
| Gland Plate Opening Depth | 96 mm |
| Gland Plate Type | 4 |
| Gland Plate Quantity | 2 |
| Gewicht | 14.36 kg |
| UPC | 783510486822 |
| EAN | 8713574123809 |
| Standardverpackungsmenge | 1.0000 |
| Verpackungsmenge | 1.0000 |
| Merkmal | Wert |
|---|---|
| Breite (EF000008) | 600.00 mm |
| Höhe (EF000040) | 300.00 mm |
| Tiefe (EF000049) | 300.00 mm |
| Werkstoff (EF002169) | Stahl |
| Ausführung der Oberfläche (EF006569) | pulverbeschichtet |
| Farbe (EF000007) | grau |
| RAL-Nummer (EF000116) | 7.04 |
| Mit Montageplatte (EF000118) | Ja |
| Montageplatte tiefenverstellbar (EF006054) | Ja |
| Mastbefestigung (EF009582) | Nein |
| Anzahl der Türen (EF000122) | 1.00 |
| Anzahl der Schlösser (EF000123) | 2.00 |
| Schrägdach (EF009278) | Nein |
| EMV-Ausführung (EF001062) | Nein |
| Mit Sichttür (EF001089) | Nein |
| Mit Lüftungstür (EF006279) | Nein |
| Mit rückseitiger Tür (EF007381) | Nein |
| Schlagfestigkeit (EF004293) | IK10 |
| Schutzart (IP) (EF005474) | IP66 |
| Schutzart (NEMA) (EF011959) | 4 |
