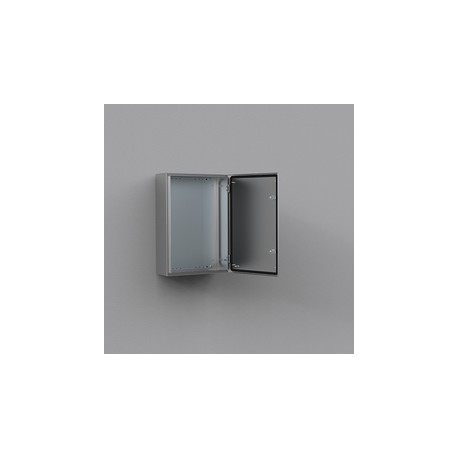

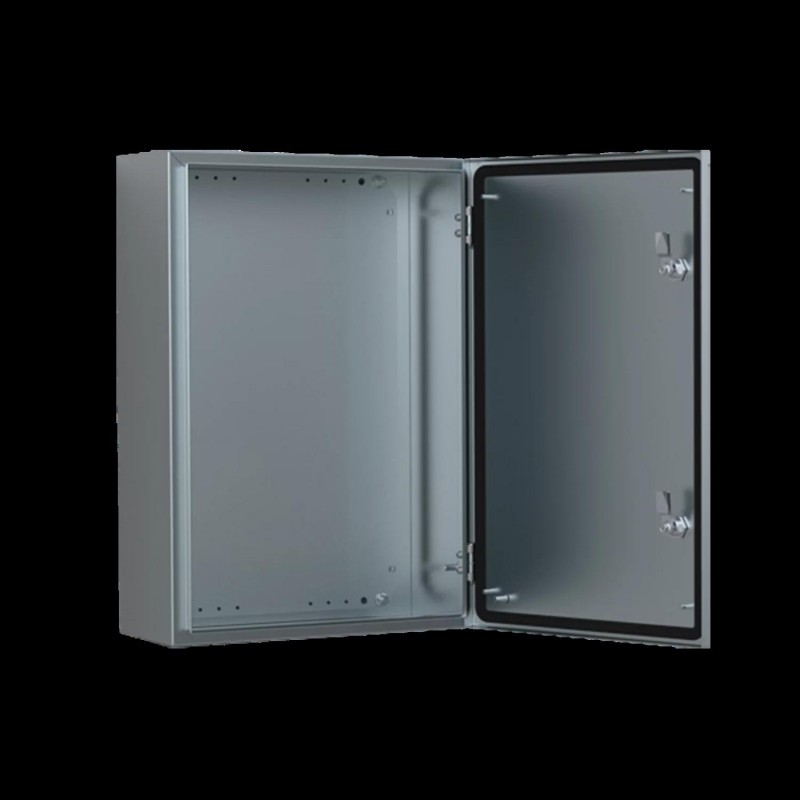

ASR0243615 ELDON Wandgehäuse, 240x360x150 ASR0243615
ASR0243615
ELDON
Wandgehäuse, 240x360x150 ASR0243615
Wandbild, 240x360x150, compact, 1-türig, mit MP, Edelstahl 304, IP66
Wandgehäuse 240x360x150, Kompakter Schrank, eintürig, MP, Edelstahl 304, IP66
Eintüriges Gehäuse, ASR, 240x360x150mm, gebürstet, Edelstahl 304
Schaltschranksysteme > Gehäuse/Schaltschrank (leer)
Edelstahlschränke
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ELDON
Related products
▲OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲Merkmale
- Material: Vorgeschliffener Edelstahl AISI 304L / AISI 316L. Wandgehäuse: 1.5 mm. Tür für AISI 304L: 1.5 mm / 2 mm. Tür für AISI 316L: 2 mm. Montageplatte: 2 mm galvanisiertes Stahlblech.
- Korpus: Gekantet und nahtgeschweißt. Für eine einfache Installation sind alle hinteren Ecken des Gehäuses mit einer Lasermarkierung versehen, an denen ersichtlich ist, wo die Löcher zu bohren und die AWS-Wandhalterungen anzubringen sind.
- Tür: Aus einem Stück gekantet. Oberflächenmontage mit 130-Grad-Öffnung. Verdeckte Scharniere aus AISI 304 Edelstahl mit unverlierbarem Stift. Kann montiert werden, um ein Öffnen nach links oder rechts zu ermöglichen. Die Abdichtung erfolgt durch eine eingespritzte Polyurethandichtung oder eine eingespritzte Silikondichtung. Innenliegende M6-Schweißbolzen zur Montage der optionalen Türprofile MMDP.
- Schließung: Von nVent HOFFMAN entwickeltes 3-mm-Doppelbart-Schloss aus Zamak mit 90°-Bewegungsbereich und schwingungsdämpfendem Mechanismus. Zwei Schlösser für Schränke mit einer Höhe von 600 mm bis 800 mm. Dreipunkt-Drehstangenverschluss oder drei Schlösser für 1.000 mm hohe und höhere Schränke. Edelstahlschloss und weitere Ausführungen sind als Zubehör erhältlich.
- Montageplatte: Die Montageplatte ist in Abständen von 10 mm vertikal markiert, um die horizontale Positionierung von Geräten zu erleichtern. Auf der Ober- und Unterseite befinden sich Löcher, um eine Kabelbefestigung zu ermöglichen. Sie wird auf M8 Bolzen aufmontiert, die an der Gehäuserückwand aufgeschweißt sind. Bei Wandgehäusen von 800 mm Höhe oder Breite und mehr ist die Montageplatte durch Abkantungen auf allen Seiten versteift. Bei Nutzung von AMG Zubehör kann die Montageplatte auf jede mögliche Tiefe eingestellt werden.
- Kabeleinführung: Standardmäßig keine Flanschöffnungen zur Optimierung der Dichtigkeit und Reinlichkeit.
- Schutzart: Entspricht IP 66 TYPE 4X, 12 IK 10.
- Oberfläche: 400er vorgeschliffener Edelstahl.
- Lieferumfang: Schrank mit Tür, Montageplatte, Doppelbart-Kunststoffschlüssel (3 mm) und Montagezubehör. Metallschlüssel, für 1.000 mm hohe und höhere Schränke.
- Zusätzliche Informationen: In Außenbereichen, in denen Niederschlag herrscht, wird die Verwendung einer Regenhaube empfohlen. Auch in Umgebungen, die für schnelle Temperaturänderungen bekannt sind, sollte Kondensation berücksichtigt werden. Bitte beachten Sie den Abschnitt zum Klimamanagement.
| Atributo del producto | Valor |
|---|---|
| Höhe (H) | 240mm |
| Breite (W) | 360mm |
| Tiefe (D) | 150mm |
| Typ Dichtung | Polyurethan |
| Material | Edelstahl 304 |
| Max. Montagetiefe | 132mm |
| Oberfläche | Gebürstet |
| Gehäusestärke | 1.5mm |
| Türstärke | 1.5mm |
| Verriegelungsmenge | 1 |
| Gewicht | 4.75kg |
| UPC | 783510450229 |
| EAN | 8713574120365 |
| Standardverpackungsmenge | 1 |
| Verpackungsmenge | 1 |
| Merkmal | Wert |
|---|---|
| Breite (EF000008) | 360.00 mm |
| Höhe (EF000040) | 240.00 mm |
| Tiefe (EF000049) | 150.00 mm |
| Werkstoff (EF002169) | rostfreier Stahl |
| Werkstoffgüte (EF001257) | sonstige |
| Ausführung der Oberfläche (EF006569) | gebürstet/geschliffen |
| Farbe (EF000007) | sonstige |
| Mit Montageplatte (EF000118) | Ja |
| Montageplatte tiefenverstellbar (EF006054) | Ja |
| Geeignet für Wandeinbau (EF007536) | Nein |
| Mastbefestigung (EF009582) | Nein |
| Anzahl der Türen (EF000122) | 1.00 |
| Anzahl der Schlösser (EF000123) | 2.00 |
| Geeignet für metrische Montage (EF005823) | Nein |
| Schrägdach (EF009278) | Nein |
| EMV-Ausführung (EF001062) | Nein |
| Mit Sichttür (EF001089) | Nein |
| Mit Lüftungstür (EF006279) | Nein |
| Mit rückseitiger Tür (EF007381) | Nein |
| Schlagfestigkeit (EF004293) | IK10 |
| Schutzart (IP) (EF005474) | IP66 |
| Schutzart (NEMA) (EF011959) | 4X |
