ELDONEdelstahlschränkeASR1408040 ELDON Wandgehäuse, 1400x800x400

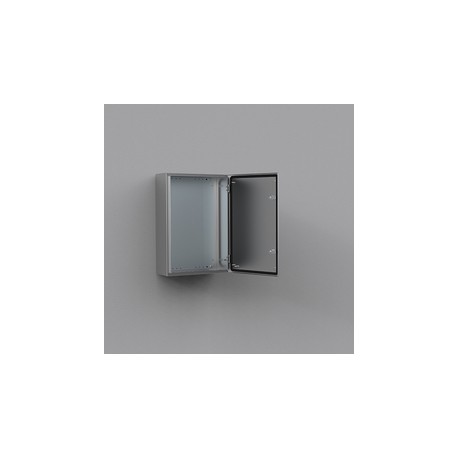

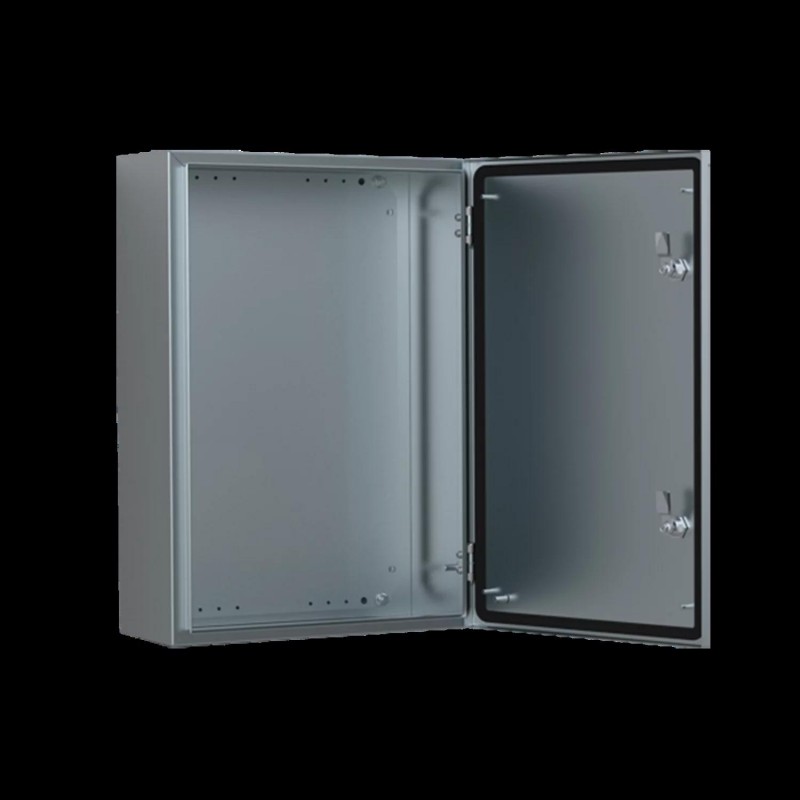

ELDON ASR1408040 ASR1408040 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

ASR1408040 ELDON Wandgehäuse, 1400x800x400

Artikel-Nr.: ASR1408040

Hersteller: ELDON

Beschreibung:

Wandgehäuse, 1400x800x400
Wandbild, 1400x800x400, compact, 1-türig, mit MP, Edelstahl 304, IP66
Wandgehäuse 1400x800x400, Kompakter Schrank, eintürig, MP, Edelstahl 304, IP66
Eintüriges Gehäuse, ASR, 1400x800x400mm, gebürstet, Edelstahl 304

Kategorien:

  • Schaltschranksysteme > Gehäuse/Schaltschrank (leer)
  • ELDON > Edelstahlschränke

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ELDON

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 1.197,57 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 10 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Merkmale

  • Material: Vorgeschliffener Edelstahl AISI 304L / AISI 316L. Wandgehäuse: 1.5 mm. Tür für AISI 304L: 1.5 mm / 2 mm. Tür für AISI 316L: 2 mm. Montageplatte: 2 mm galvanisiertes Stahlblech.
  • Korpus: Gekantet und nahtgeschweißt. Für eine einfache Installation sind alle hinteren Ecken des Gehäuses mit einer Lasermarkierung versehen, an denen ersichtlich ist, wo die Löcher zu bohren und die AWS-Wandhalterungen anzubringen sind.
  • Tür: Aus einem Stück gekantet. Oberflächenmontage mit 130-Grad-Öffnung. Verdeckte Scharniere aus AISI 304 Edelstahl mit unverlierbarem Stift. Kann montiert werden, um ein Öffnen nach links oder rechts zu ermöglichen. Die Abdichtung erfolgt durch eine eingespritzte Polyurethandichtung oder eine eingespritzte Silikondichtung. Innenliegende M6-Schweißbolzen zur Montage der optionalen Türprofile MMDP.
  • Schließung: Von nVent HOFFMAN entwickeltes 3-mm-Doppelbart-Schloss aus Zamak mit 90°-Bewegungsbereich und schwingungsdämpfendem Mechanismus. Zwei Schlösser für Schränke mit einer Höhe von 600 mm bis 800 mm. Dreipunkt-Drehstangenverschluss oder drei Schlösser für 1.000 mm hohe und höhere Schränke. Edelstahlschloss und weitere Ausführungen sind als Zubehör erhältlich.
  • Montageplatte: Die Montageplatte ist in Abständen von 10 mm vertikal markiert, um die horizontale Positionierung von Geräten zu erleichtern. Auf der Ober- und Unterseite befinden sich Löcher, um eine Kabelbefestigung zu ermöglichen. Sie wird auf M8 Bolzen aufmontiert, die an der Gehäuserückwand aufgeschweißt sind. Bei Wandgehäusen von 800 mm Höhe oder Breite und mehr ist die Montageplatte durch Abkantungen auf allen Seiten versteift. Bei Nutzung von AMG Zubehör kann die Montageplatte auf jede mögliche Tiefe eingestellt werden.
  • Kabeleinführung: Standardmäßig keine Flanschöffnungen zur Optimierung der Dichtigkeit und Reinlichkeit.
  • Schutzart: Entspricht IP 66 TYPE 4X, 12 IK 10.
  • Oberfläche: 400er vorgeschliffener Edelstahl.
  • Lieferumfang: Schrank mit Tür, Montageplatte, Doppelbart-Kunststoffschlüssel (3 mm) und Montagezubehör. Metallschlüssel, für 1.000 mm hohe und höhere Schränke.
  • Zusätzliche Informationen: In Außenbereichen, in denen Niederschlag herrscht, wird die Verwendung einer Regenhaube empfohlen. Auch in Umgebungen, die für schnelle Temperaturänderungen bekannt sind, sollte Kondensation berücksichtigt werden. Bitte beachten Sie den Abschnitt zum Klimamanagement.
Atributo del producto Valor
Höhe (H)1400mm
Breite (W)800mm
Tiefe (D)400mm
Typ DichtungPolyurethan
MaterialEdelstahl 304
Max. Montagetiefe382mm
OberflächeGebürstet
Gehäusestärke1.5mm
Türstärke2mm
Verriegelungsmenge3
Gewicht78.9kg
UPC783510450786
EAN8713574121706
Standardverpackungsmenge1
Verpackungsmenge1

ETIM for ASR1408040 Schaltschranksysteme (EC000261)

MerkmalsnameBreite (EF000008)
Merkmalswert800.00 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert1400.00 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert400.00 mm
MerkmalsnameWerkstoff (EF002169)
MerkmalswertStainless steel
MerkmalsnameWerkstoffgüte (EF001257)
MerkmalswertOther
MerkmalsnameAusführung der Oberfläche (EF006569)
MerkmalswertBrushed/grinded
MerkmalsnameFarbe (EF000007)
MerkmalswertOther
MerkmalsnameRAL-Nummer (EF000116)
Merkmalswert
MerkmalsnameFreistehend (EF020363)
Merkmalswert
MerkmalsnameBodenstehendes Wandmodell (EF015208)
Merkmalswert
MerkmalsnameGeeignet für Wandmontage (EF000664)
Merkmalswert
MerkmalsnameEckmodell (EF020814)
Merkmalswert
MerkmalsnameZwischeneinbau (EF022994)
Merkmalswert
MerkmalsnameKoppelbar (EF001229)
Merkmalswert
MerkmalsnameMit Montageplatte (EF000118)
Merkmalswerttrue
MerkmalsnameMontageplatte tiefenverstellbar (EF006054)
Merkmalswerttrue
MerkmalsnameGeeignet für Wandeinbau (EF007536)
Merkmalswertfalse
MerkmalsnameMastbefestigung (EF009582)
Merkmalswertfalse
MerkmalsnameAnzahl der Türen (EF000122)
Merkmalswert1.00
MerkmalsnameAnzahl der Schlösser (EF000123)
Merkmalswert2.00
MerkmalsnameGeeignet für metrische Montage (EF005823)
Merkmalswertfalse
MerkmalsnameSchrägdach (EF009278)
Merkmalswertfalse
MerkmalsnameEMV-Ausführung (EF001062)
Merkmalswertfalse
MerkmalsnameMit Sichttür (EF001089)
Merkmalswertfalse
MerkmalsnameMit Lüftungstür (EF006279)
Merkmalswertfalse
MerkmalsnameMit rückseitiger Tür (EF007381)
Merkmalswertfalse
MerkmalsnameSchlagfestigkeit (EF004293)
MerkmalswertIK10
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP66
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswert4X
MerkmalsnameWärmeverlustkapazität (Delta T = 20 K) nach IEC/TR 60890 (EF014986)
MerkmalswertNone W
MerkmalsnameMax. zulässige Belastung des Gehäuses/Schranks nach IEC 62208 (EF014987)
MerkmalswertNone N
MerkmalsnameMax. zulässige Belastung der Tür(en) nach IEC 62208 (EF014988)
MerkmalswertNone N
MerkmalsnameMax. zulässige Belastung der Montageplatte nach IEC 62208 (EF014989)
MerkmalswertNone N
